Негизги ток трансформатору кантип иштейт?

Аннотация: Негизги ток трансформаторлору аркылууМониторинг, коргоо жана контролдоо үчүн учурдагы так өлчөөнү камсыз кылуучу электр системаларындагы маанилүү түзүлүштөр. Бул макалада инженерлерге жана мекеме жетекчилерине негизделген чечимдерди кабыл алууга жардам берүү менен алардын иштөө принциптери, артыкчылыктары, орнотуу маселелери жана жалпы кардарлардын көйгөйлөрү изилденет.

Мазмуну

• Негизги ток трансформатору деген эмне?
• Негизги ток трансформаторлорунун иштөө принциби
• Негизги артыкчылыктары
• Орнотуу маселелери
• Типикалык колдонмолор
• Жалпы маселелер жана көйгөйлөрдү чечүү
• Көп берилүүчү суроолор

Негизги ток трансформатору деген эмне?

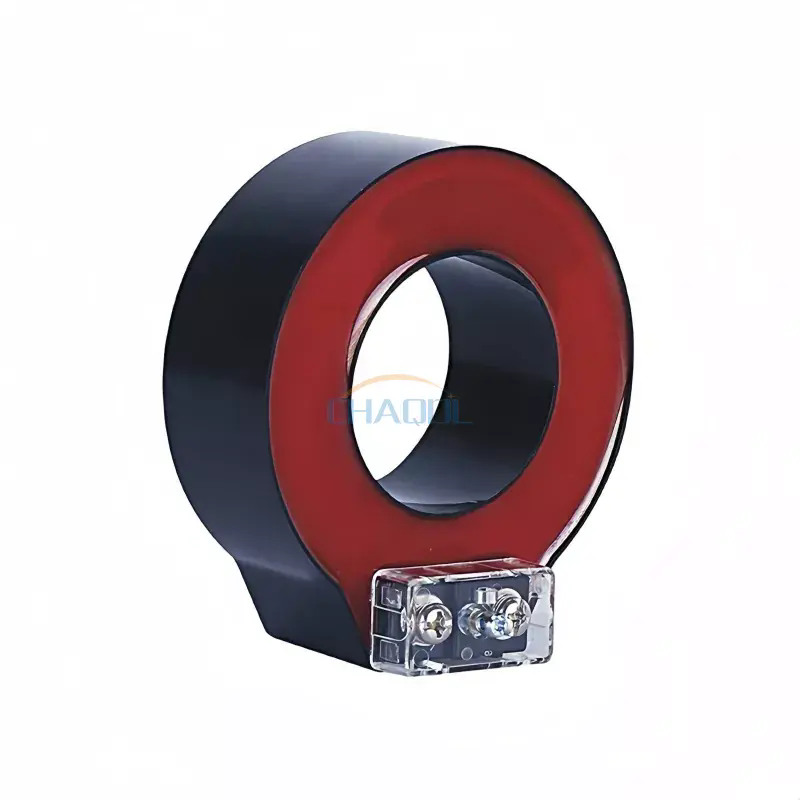

A Негизги ток трансформатору аркылуу (TCCT)баштапкы чынжырдагы токко пропорционал кыскартылган токту өндүрүү аркылуу өзгөрмө токту (AC) өлчөө үчүн арналган электрдик түзүлүш. Терезе тибиндеги же сплит-өзөктүү трансформаторлордон айырмаланып, өткөргүч TCCTтин өзөгү аркылуу түз өтүп, компакттуу дизайнга жана так өлчөөгө мүмкүндүк берет.

• Негизги өткөргүч түз өзөк аркылуу өтөт
• Экинчи орама өлчөө үчүн кичирейтилген токту берет
• Коргоо релелери, эсептегичтер жана мониторинг системалары үчүн колдонулат

Негизги ток трансформаторлорунун иштөө принциби

TCCT негизинде иштейтэлектромагниттик индукция. Негизги өткөргүч ал аркылуу өткөн токко пропорционалдуу магнит талаасын пайда кылат. Бул магнит талаасы экинчилик орамда токту жаратат, аны андан кийин жогорку чыңалууга түздөн-түз таасир этпестен, приборлор менен коопсуз өлчөөгө болот.

Негизги артыкчылыктары

• Компакт дизайн:Коммутаторлорго жана панелдик орнотууларга оңой туура келет.
• Жогорку тактык:Коргоо релелери жана өлчөө приборлору үчүн ишенимдүү өлчөөлөр.
• Туруктуу:Өнөр жай шарттарында узак мөөнөттүү иштөө үчүн бекем курулуш.
• Оңой тейлөө:Жөнөкөй конструкциядан улам минималдуу тейлөө талап кылынат.

Орнотуу маселелери

Туура орнотуу TCCTs оптималдуу иштешин камсыз кылат. Негизги факторлор төмөнкүлөрдү камтыйт:

1. Өлчөө каталарын болтурбоо үчүн негизги өткөргүч өзөк аркылуу борборлоштурулганын текшериңиз.
2. Так окуу үчүн туура экинчи зымдарды жана полярдуулукту текшериңиз.
3. Электрдик коркунучтарды алдын алуу үчүн тиешелүү изоляция аралыктарын сактаңыз.
4. Айлана-чөйрөнүн шарттарын карап көрөлү: температура, нымдуулук жана титирөө иштөөгө таасир этиши мүмкүн.

Конкреттүү орнотуу көрсөтмөлөрү жана коопсуздук боюнча сунуштар үчүн Anqiang Power ар бир TCCT модели үчүн толук нускамаларды берет.

Типикалык колдонмолор

• Өнөр жай жана соода объектилеринде энергияны эсепке алуу
• Коммутаторлор жана трансформаторлор үчүн учурдагы мониторинг
• Подстанциялардагы коргоочу релелик схемалар
• Алыстан мониторинг жүргүзүү үчүн SCADA системаларына интеграциялоо

Жалпы маселелер жана көйгөйлөрдү чечүү

Атүгүл жогорку сапаттагы TCCTs операциялык көйгөйлөргө туш болушу мүмкүн. Жалпы көйгөйлөргө төмөнкүлөр кирет:

• Туура эмес катышы:Көбүнчө экинчи кабелдик каталар же туура эмес негизги тандоо менен шартталган.
• Ашыкча ысып кетүү:Адатта, ашыкча баштапкы ток же начар желдетүү менен шартталган.
• Магниттик каныктыруу:Жогорку ток колдонмолорунда өлчөөлөрдү бурмалай алат.
• Механикалык зыян:Физикалык соккулар же титирөө өзөктүн түзүлүшүнө таасирин тийгизиши мүмкүн.

Кыйынчылыктарды жоюу негизинен зымдарды текшерүүнү, изоляциянын бузулушун текшерүүнү жана аппараттын колдонмо үчүн туура бааланганын ырастоону камтыйт.

Көп берилүүчү суроолор

• С: TCCTs AC жана DC агымдарды өлчөй алабы?
  Ж: Жок, өзөк аркылуу ток трансформаторлору электромагниттик индукцияга көз каранды болгондуктан AC ченөө үчүн гана арналган.
• С: Өтүнмөм үчүн туура TCCTти кантип тандасам болот?
  Ж: Негизги учурдагы рейтингди, тактык классын, изоляция деңгээлин жана экологиялык шарттарды карап көрүңүз.
• С: Негизги КТлар техникалык тейлөөгө муктажбы?
  A: Алар минималдуу тейлөөнү талап кылат, негизинен физикалык бузулууларды жана зымдардын бүтүндүгүн текшерүү.
• С: Anqiang Power компаниясынын TCCTs эмнеси менен айырмаланат?
  A: Anqiang Power тактык өндүрүшүн, бышыктыгын жана татаал орнотууларды колдоону баса белгилейт.

Негизги ток трансформаторлору аркылуу заманбап электр системаларында так өлчөө, коргоо жана мониторинг жүргүзүү мүмкүнчүлүктөрүн камсыз кылуу зарыл. Алардын принциптерин, орнотууларын жана жалпы көйгөйлөрүн түшүнүү менен инженерлер бардык колдонмолордо ишенимдүү иштешин камсыздай алышат.

Негизги ток трансформаторлору жана жекелештирилген техникалык колдоо аркылуу жогорку сапат үчүн, иш сапары мененAnqiang Powerжебиз менен байланышыңызСиздин талаптарды талкуулоо жана эксперттик жетекчилик алуу.
