Ишенимдүү орто чыңалуу бөлүштүрүү коопсуз которууга, фидерлерди эффективдүү башкарууга жана ишенимдүү тышкы жабдууларга көз каранды.Anqiang Powerменен камсыз кылат24кВ полюска орнотулган SF6 жүктү ажыратуучу өчүргүч, ишенимдүү жүк которууну, ийкемдүү иштөөнү жана бөлүштүрүүнү автоматташтыруу тутумдары менен практикалык интеграцияны талап кылган электр энергиясын бөлүштүрүү тармактары үчүн иштелип чыккан. Анын иштөө принцибин, техникалык мүнөздөмөлөрүн жана орнотуу талаптарын түшүнүү коммуналдык кызматтарга, өнөр жай операторлоруна жана электрдик подрядчыларга сатып алуу боюнча негизделген чечимдерди кабыл алууга жардам берет.

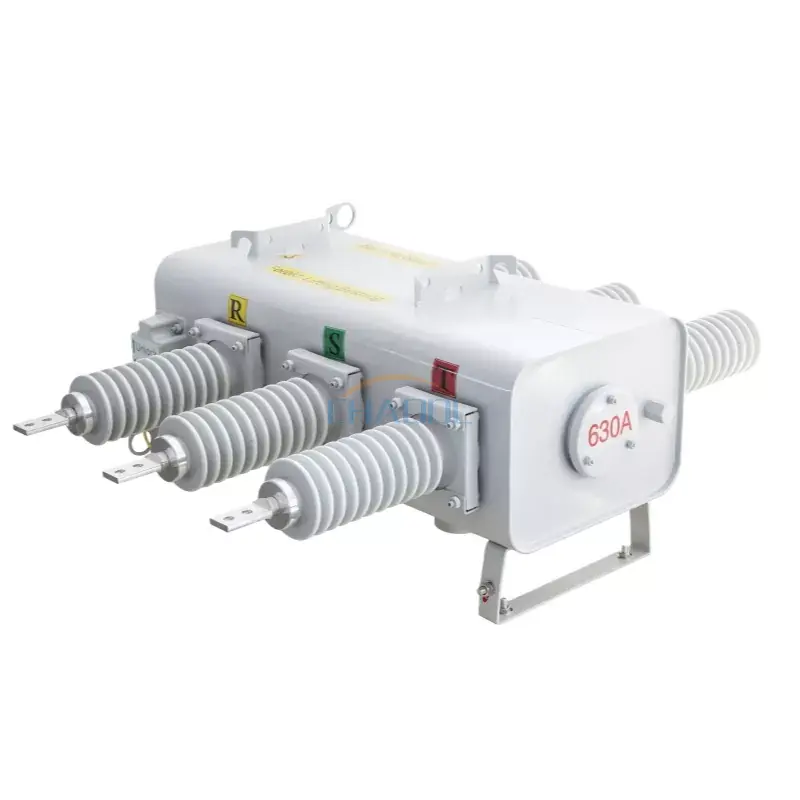

24кВ полюска орнотулган SF6 Load Break Switch - бул изоляция жана жааны өчүрүү үчүн күкүрт гексафторид (SF6) газын колдонгон сырткы орто чыңалуудагы коммутациялык түзүлүш. Пайдалуу мамыга орнотулган, ал операторлорго жүктөө агымын көзөмөлдөөгө, үстүнкү фидерлерди башкарылуучу бөлүмдөргө бөлүүгө жана пландаштырылган которуу операцияларын колдоого жардам берет. Anqiang Power FLW34-24 сериясы 630A номиналдык ток, 11кВ, 24кВ жана 33кВ чыңалуу параметрлери жана кол менен, электрдик жана алыстан иштетүү параметрлери менен тизмеленген. Бул колдонмо анын иштөө принцибин, негизги техникалык параметрлерин, тиркемелерди, тандоо критерийлерин жана бөлүштүрүү тармагынын долбоорлорун тейлөө боюнча ойлорду түшүндүрөт.
24kV полюска орнотулган SF6 Load Break Switch - бул орто вольттогу аба бөлүштүрүүчү тармактарда колдонулган тышкы коммутациялык түзүлүш. Анын негизги максаты, анын номиналдык иштөө шарттарында белгиленген жүк агымдарын жасоо жана үзгүлтүккө учуратуу болуп саналат. Фидердин боюндагы тандалган пункттарда башкарылуучу которуштурууну иштетүү менен, ал коммуналдык кызматтарга электр энергиясын бөлүштүрүүнү башкарууга жана бөлүмдөрдү операциялык максаттарда изоляциялоого жардам берет.
Бул термин үч маанилүү мүнөздөмөлөрдү сүрөттөйт:
Anqiang Power FLW34-24 продуктусу 630А номиналдык ток менен 11кВ, 24кВ жана 33кВ номиналдык чыңалуу варианттары үчүн тизмеленген. Тиешелүү конфигурация тармактын электр талаптарына жана өндүрүүчүнүн тастыкталган продукт рейтингине ылайык тандалышы керек.
Жөнөкөй ажыраткычтан айырмаланып, жүк ташуучу өчүргүч белгиленген жүк токту үзгүлтүккө учуратууга арналган. Бирок, ал автоматтык түрдө ар бир кыска туташуу токту үзгүлтүккө учуратууга жөндөмдүү автоматтык өчүргүч катары каралбашы керек. Керектүү бузулуулардан коргоо координацияланган коргоо системасы жана ылайыктуу жабдуулар менен камсыз кылынышы керек.
Иштөө принциби SF6 газынын электр изоляциясы жана жаасын өчүрүү касиеттери менен механикалык контакт кыймылын айкалыштырат. Ток алып жатканда контакттар ажыраганда, алардын ортосунда электр жаа пайда болушу мүмкүн. Коммутациялык камера аппараттын белгиленген иштөө шарттарында бул жааны башкаруу жана өчүрүү үчүн арналган.
Коммутатор жабык болгондо, анын өткөрүүчү контакттары болжолдонгон ток жолун камсыз кылат. Электр энергиясы ылдыйкы трансформаторлорго, өнөр жай объектилерине, коммерциялык имараттарга же башка туташкан жүктөргө жогорку бөлүштүрүүчү схема аркылуу өтөт.
Ыйгарым укуктуу которуу операциясы талап кылынганда, иштөө механизми контакттарды жылдырат. SF6 негизиндеги үзгүлтүккө учуроо системасы, учурдагы жана коммутациялык шарттар жабдуулардын номиналдык мүмкүнчүлүктөрүнүн чегинде калган шартта, контакттарды бөлүү учурунда пайда болгон жааны өчүрүүгө жардам берет.
Операторлор бөлүштүргүч фидерди бөлүктөргө бөлүү үчүн стратегиялык жактан жайгашкан өчүргүчтөрдү колдоно алышат. Бул механизм пландаштырылган тейлөөнү, жүктөрдү өткөрүп берүүнү жана белгиленген тармак бөлүмдөрүн изоляциялоону колдойт. Иш жүзүндө бузулуу изоляциясы коргоо схемасына, каталарды аныктоого, которуштуруу ырааттуулугуна жана агымдын өйдө жана төмөн жагындагы түзүлүштөр менен координациялоого көз каранды.
Тандалган конфигурацияга жараша которгуч кол менен, электрдик же алыстан иштөөнү колдой алат. Шайкеш контроллерлор жана байланыш интерфейстери камтылганда, ал бөлүштүрүүнү автоматташтыруу системасынын бир бөлүгүн да түзө алат.
Кошумча жабдууларды тандоо үчүн, сатып алуучулар Anqiang Power компаниясынын орточо вольттогу жүк өчүргүч продуктунун ассортиментин изилдей алышат жана долбоордун спецификациясын аягына чыгаруудан мурун ар кандай коммутация механизмдерин салыштыра алышат.
Техникалык параметрлер коммутатор белгилүү бир тармакка ылайыктуу экендигин аныктайт. Төмөнкү таблица Anqiang Power FLW34-24/630-20 продуктусу үчүн жарыяланган негизги мүнөздөмөлөрдү жалпылайт. Сатып алуудан мурун баалуулуктар учурдагы маалымат баракчасына жана бекитилген конфигурацияга каршы текшерилиши керек.
| Параметр | Жарыяланган спецификация | Тандоону кароо |
|---|---|---|
| Продукт модели | FLW34-24 / FLW34-24/630-20 | Котировкада жана маалымат баракчасында моделдин так аталышын ырастаңыз. |
| Номиналдуу чыңалуу параметрлери | 11кВ, 24кВ, 33кВ | Тандалган версияны тармактын чыңалуусуна жана изоляция талаптарына шайкеш келтириңиз. |
| Номиналдуу ток | 630A | Үзгүлтүксүз жүк учурдагы жана күтүлгөн иштөө шарттарын текшерүү. |
| Номиналдуу жыштык | 50/60 Гц продукт бетинде көрсөтүлгөн | Буйрутмаланган конфигурация үчүн тиешелүү жыштыкты ырастаңыз. |
| Чокусу токко туруштук берет | 50кА | Сыноонун негизин, узактыгын жана системанын катасынын деңгээли менен координациясын текшериңиз. |
| Номиналдуу кыска убакытка туруштук берүүчү ток | Тизмеге ылайык 20/4кА/с | Белгилөө жана анын колдонулуучу мөөнөтүн тактоону талап кылуу. |
| Номиналдуу кабелдик заряддоо жана үзүлүүчү ток | 25A | Белгилүү бир кабелдик которуштуруу милдетине ылайыктуулугун ырастаңыз. |
| Номиналдуу линияны заряддоо жана үзүү агымы | 16A | Белгиленген аба линиясын которуу колдонмосун текшериңиз. |
| Механикалык операция | 6000 операция тизмеленген | Сыноо шарттарын жана тейлөө графигин текшериңиз. |
| Салыштырмалуу газ агып чыгуу ылдамдыгы | Тизмеге ылайык, жылына 1% дан ашык эмес | Колдонуудагы стандартты жана өлчөө ыкмасын ырастаңыз. |
| Корпусун жана контроллерди коргоо | IP44 тизмеленген | Экспозицияны, кабинетти жайгаштырууну жана айлана-чөйрөнү коргоонун кошумча муктаждыктарын баалаңыз. |
Маанилүү спецификация эскертүүсү:Жарыяланган параметрлер тизмеси кыскартылган же мүмкүн болгон бүдөмүк жазууларды камтыйт, анын ичинде жыштык белгилер жана кыска убакыттык учурдагы белгилер. Бул баалуулуктарды Anqiang Power компаниясынын ырастоосусуз текшерилген сыноо натыйжалары катары чечмелөөгө болбойт. Атап айтканда, эң жогорку туруштук берүү рейтинги кыска туташууларды үзүү жөндөмдүүлүгү менен бирдей эмес.
Долбоордук документтер үчүн, ошондой эле тиешелүү тип-сыноо отчетторун, изоляция деңгээлин, иштөө механизминин чоо-жайын, башкаруу чыңалуусун, терминалдын түзүлүшүн жана орнотуу чиймелерин сураңыз. Бул документтер инженерлерге бир баш рейтингге таянбастан, толук коммутациялык жыйынды баалоого жардам берет.
Туура иштелип чыкканда жана сакталганда, SF6 жүктү өчүрүү өчүргүч үстүнкү бөлүштүрүү системалары үчүн бир нече практикалык артыкчылыктарды сунуш кылат.
Уюлга орнотулган конструкция коммутациялык жабдууларды түз бөлүштүрүүчү түзүлүшкө жайгаштырат. Бул кошумча жер деңгээлиндеги мейкиндикке болгон муктаждыкты азайтат жана атайын ички электр бөлмөсү ишке ашпаган жерде фидерлердин схемаларын колдоого алат.
SF6 күчтүү диэлектрдик касиетке ээ жана жогорку вольттогу электр жабдууларында кеңири колдонулат. Туура иштелип чыккан коммутациялык камеранын ичинде ал изоляцияны жана жааны өчүрүү ишин колдойт. Чыныгы которуштуруу мүмкүнчүлүгү контакттын дизайнына, газ абалына, иштөө механизмине жана номиналдык милдеттен көз каранды.
Кол менен, моторлуу жана алыстан башкаруу параметрлери ар кандай операциялык талаптарды аткара алат. Башкаруу системасы жана коммуникация инфраструктурасы талаптагыдай ишке ашырылган шартта, аралыктан которуштуруу тармакты реконфигурациялоодо талаага баруу зарылдыгын азайтышы мүмкүн.
Шайкеш контроллерлор жана көзөмөлдөө тутумдары менен интеграцияланганда, мамыга орнотулган которгуч фидерди автоматташтырылган башкарууга салым кошо алат. Инженерлер байланыш протоколдорун, көмөкчү кубаттуулук талаптарын, башкаруу логикасын жана блокировкаларды заказ кылуудан мурун ырасташы керек.
Мөөр басылган коммутациялык камера ички компоненттердин тышкы булганууга таасирин чектей алат. Ошого карабастан, төмөнкү күндөлүк тейлөө талаптары тейлөө акысыз иштөө дегенди билдирбейт. Механикалык байланыштар, башкаруу схемалары, изоляция компоненттери жана газ менен байланышкан параметрлер дагы эле өндүрүүчүнүн көрсөтмөлөрүнө ылайык текшерүүнү талап кылат.
Дагы бир жагдай экологиялык жоопкерчилик. SF6 күчтүү парник газы болуп саналат, андыктан жабдуулардын ээлери агып кетүүнүн алдын алуу, газды калыбына келтирүү жана колдонуу мөөнөтү аяктаганда талаптарга жооп бериши керек. Жергиликтүү эрежелерге жана долбоордун туруктуулук максаттарына жараша, альтернативалуу жылуулоо технологиялары да баа берүүнү талап кылышы мүмкүн.
24кВ полюска орнотулган SF6 Load Break Switch, анын электрдик көрсөткүчтөрү жана экологиялык мүнөздөмөлөрү орнотууга дал келген учурда, сырттагы бөлүштүрүүчү колдонмолор үчүн ылайыктуу.
Колдонмого ылайыктуулугу номиналдуу чыңалуудан көз каранды. Кыска туташуунун деңгээли, которуштуруу милдеттери, айлана-чөйрөнүн температурасы, бийиктик, булгануунун оордугу, шамалдын жүктөлүшү, монтаждын күчү жана талап кылынган башкаруу функцияларынын бардыгын баалоо керек.
Сатып алуу топтору чыңалуунун жана токтун негизинде гана шайманды тандоонун ордуна толук иштөө чөйрөсүн баалашы керек. Структураланган карап чыгуу спецификациядагы боштуктарды азайтып, орнотуу учурунда кымбат баалуу өзгөрүүлөрдү болтурбай коё алат.
Коммутациялык жабдууларды салыштырган сатып алуучулар, ошондой эле жүк өчүргүч менен автоматтык өчүргүчтүн ортосундагы айырманы түшүнүшү керек. Жүктөлгөн өчүргүч белгиленген нормалдуу которуштуруу милдеттерин аткарат, ал эми ылайыктуу номиналдык автоматтык өчүргүч өзүнүн жарыяланган үзүү мүмкүнчүлүгүнүн чегинде ката токторун үзүү үчүн иштелип чыккан. Системаны коргоо дизайны кайсы түзмөктөр талап кылынарын жана алар чогуу иштешин аныктайт.
Туура орнотуу тышкы орто чыңалуудагы жабдууларды коопсуз иштетүү үчүн маанилүү. Орнотуу жана ишке киргизүү квалификациялуу электр кызматкерлери тарабынан бекитилген жол-жоболор боюнча, чынжыр обочолонгон жана бардык тиешелүү коопсуздук көзөмөлү менен аткарылышы керек.
Тейлөө аралыгы өндүрүүчүнүн көрсөтмөлөрүнө, колдонулуучу электр эрежелерине жана иш жүзүндө иштөө чөйрөсүнө ылайык келиши керек. Жабдуу аба ырайы катаал, катуу булгануу, тез-тез которулуу же анормалдуу иштөө шарттарында текшерүү жыштыгын көбөйтүү керек болушу мүмкүн.
SF6 менен иштөөнү үйрөтүлгөн персонал тиешелүү жабдууларды жана процедураларды колдонуу менен аткарышы керек. Эч качан газды күнүмдүк тейлөө ыкмасы катары атайылап чыгарбаңыз. Суу агып чыгууну аныктоо, калыбына келтирүү, сактоо жана жок кылуу үчүн тиешелүү экологиялык талаптарды аткарыңыз.
Анын негизги милдети тышкы орто чыңалуудагы бөлүштүрүү тармагында белгиленген жүк агымдарын жасоо жана үзгүлтүккө учуратуу болуп саналат. Ал ошондой эле фидерди бөлүү жана башкарылуучу которуштуруу операцияларын колдойт. Мүчүлүштүктөрдү коргоо ылайыктуу координацияланган коргоо системасы менен камсыз кылынышы керек.
Жарыяланган продукт маалыматында 630A номиналдык ток көрсөтүлгөн. Сатып алуучулар сатып алуудан мурун так буйрутмаланган конфигурацияны жана анын тиешелүү техникалык рейтингин ырасташы керек.
Ооба, алыстан иштетүү продукт конфигурациялоо опциясы катары колдоого алынат. Долбоор үчүн талап кылынган контроллер, көмөкчү электр энергиясы, байланыш интерфейстери жана автоматика шайкештиги ырасталышы керек.
Жок. Жүктөлгөн тыныгуу өчүргүч белгиленген жүк агымдарын үзгүлтүккө учуратуу үчүн иштелип чыккан, ал эми автоматтык өчүргүч өзүнүн номиналдык үзүү жөндөмдүүлүгүнүн чегинде ката токторун үзгүлтүккө учуратууга арналган. Жабдууларды туура жайгаштыруу тармакты коргоону изилдөөгө жана колдонулуучу стандарттарга жараша болот.
Anqiang Power 11kV, 24kV жана 33kV номиналдык чыңалуу параметрлерин тизмелейт. Колдо болгон конфигурация, изоляция талаптары жана өлчөмдүү деталдар өндүрүүчү менен текшерилиши керек.
Ооба. Жабылган газ камерасы тышкы булгануунун таасирин азайтса да, мезгил-мезгили менен текшерүүлөр зарыл бойдон калууда. Тейлөө иш механизмин, изоляция компоненттерин, башкаруу тутумун жана өндүрүүчү тарабынан белгиленген газ абалын камтышы керек.
Системанын чыңалуусун, номиналдык токту, жыштыкты, орнотуу чөйрөсүн, талап кылынган иштөө режимин, контролдук чыңалууну, санды, колдонулуучу стандарттарды жана долбоордун жайгашкан жерин камсыз кылыңыз. Бир линиялуу диаграммалар, монтаждоо талаптары жана ар кандай өзгөчө экологиялык шарттар жеткирүүчүгө тиешелүү конфигурацияны тастыктоого жардам берет.
24кВ полюска орнотулган SF6 жүктү үзүү которгучу башкарылуучу жүктү которууну иштетүү, фидердин бөлүктөрүн бөлүүнү колдоо жана жергиликтүү же алыскы иштөө үчүн опцияларды камсыз кылуу аркылуу заманбап орто чыңалуудагы бөлүштүрүүдө маанилүү ролду ойной алат. Анын натыйжалуулугу электрди туура тандоодон, бузулууларды макулдашылган коргоодон, туура орнотуудан жана жооптуу узак мөөнөттүү тейлөөдөн көз каранды.
Anqiang Power FLW34-24 сериясын уюлга орнотулган коммутациялык жабдууларды талап кылган бөлүштүрүү долбоорлору үчүн, жарыяланган 630A номиналдык токтун спецификациялары жана бир нече чыңалуу варианттары менен сунуштайт. Буйрутма берүүдөн мурун, техникалык маалымат баракчасын, иштөө конфигурациясын, айлана-чөйрөгө ылайыктуулугун жана тиешелүү сыноо документтерин ырастаңыз. Эгер сиз коммуналдык кызматтарды, өнөр жай бөлүштүрүү долбоорун же бөлүштүрүү автоматикасын орнотууну пландап жатсаңыз, продукттун чоо-жайын карап чыгыңыз жанабиз менен байланышыңызAnqiang Power командасы менен чыңалуу талаптарын, техникалык мүнөздөмөлөрдү жана ыңгайлаштыруу муктаждыктарын талкуулоо үчүн.
