126KV сырткы SF6 өчүргүч

126KV сырткы SF6 өчүргүч (модел LW36-126) электр тармактары көмөкчордондору, коммуналдык берүү системалары жана ири өнөр жай электр тармактары үчүн иштелип чыккан жогорку чыңалуудагы өткөргүч класстагы коммутациялык түзүлүш. Ал жүк тогун, ашыкча жүктөө тогун жана кыска туташуу агымын башкаруу, коргоо жана которуу үчүн кеңири колдонулат, ошондой эле өз ара байланышкан электр тутумдарында галстук өчүргүч катары иштей алат.

Бул 126KV Сырткы SF6 Circuit Breaker бир мамычалуу, ар бир уюлга бир тыныгуу менен айкалышып, жааны өчүрүүчү жана изоляциялоочу каражат катары күкүрт гексафториди (SF6) газын кабыл алат. Үзгүлтүккө учураганда, өзүн-өзү энергия менен өчүрүү принциби жааны эффективдүү муздатуу жана өчүрүү үчүн дога камерасынын ичинде жогорку ылдамдыктагы газ агымын жаратып, катачылыктын жогорку шарттарында туруктуу үзүлүүнү камсыз кылат.

КТ менен башкарылган мотор пружинасы иштөө механизми жана үч этаптуу механикалык байланыш системасы менен жабдылган LW36-126 так которуштуруу натыйжалуулугун, жогорку механикалык ишенимдүүлүктү жана талап кылынган тышкы чөйрөдө мыкты узак мөөнөттүү туруктуу туруктуулукту сунуштайт.

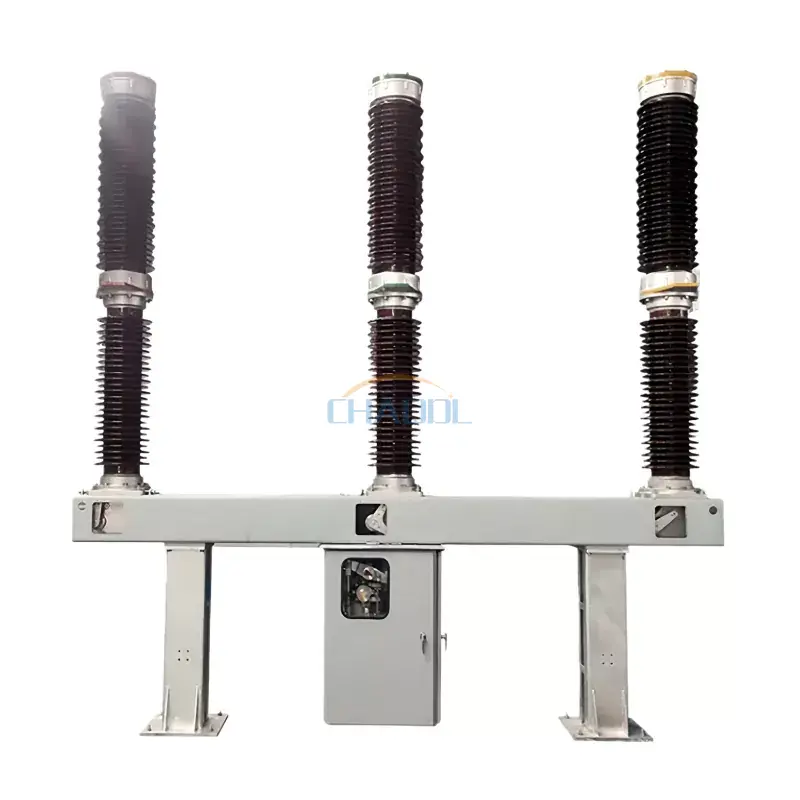

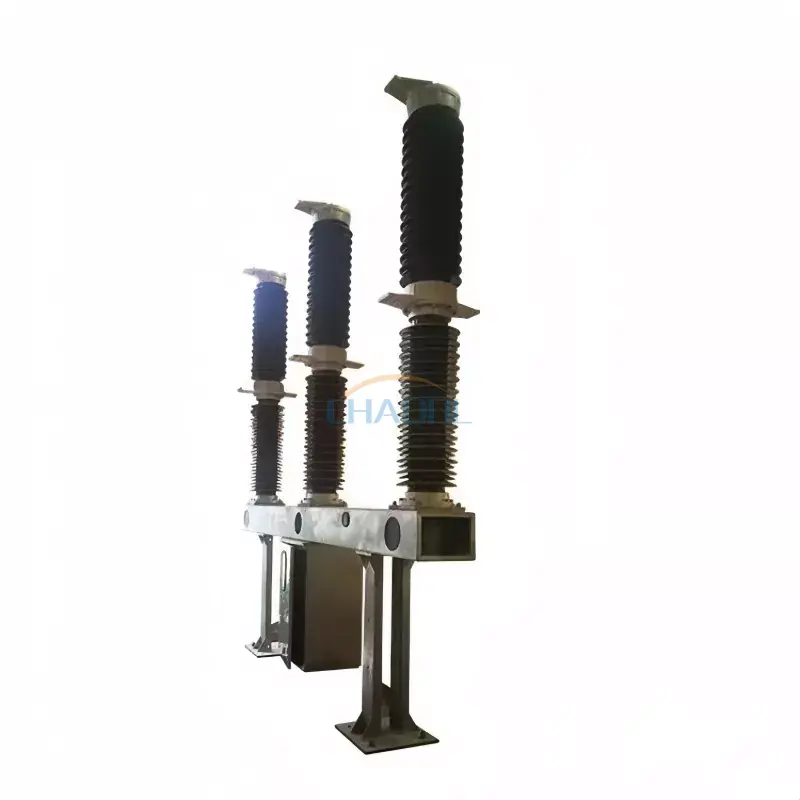

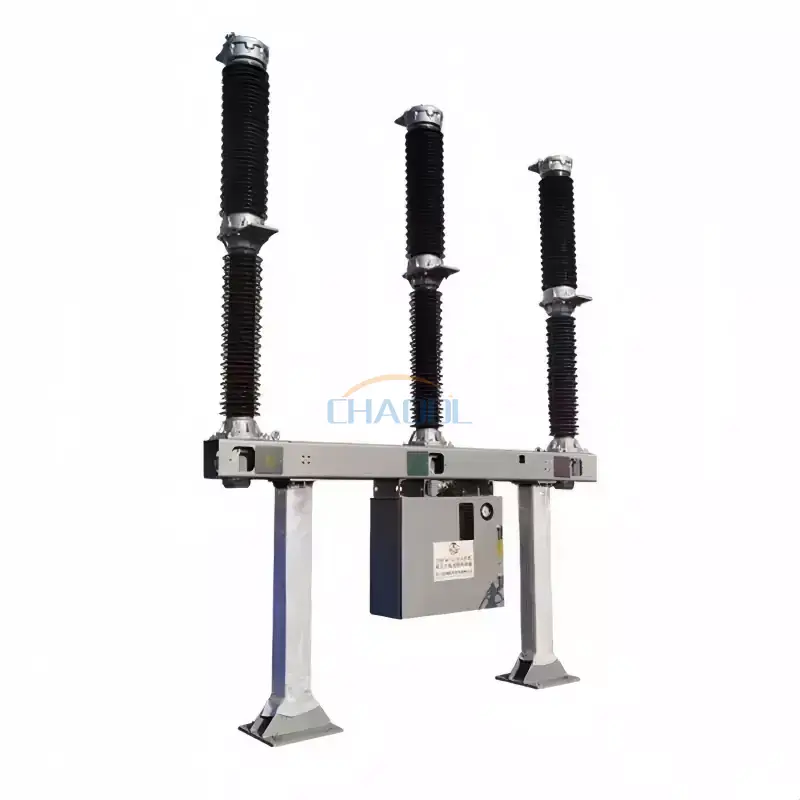

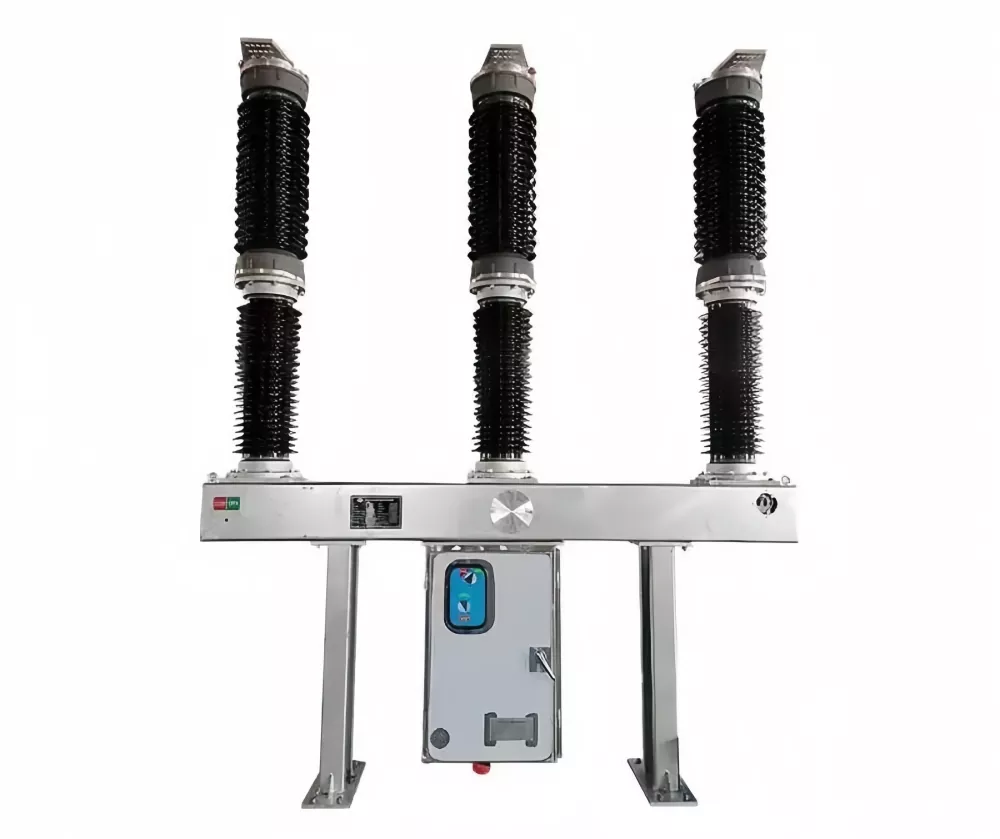

Продукт көрүнүшү

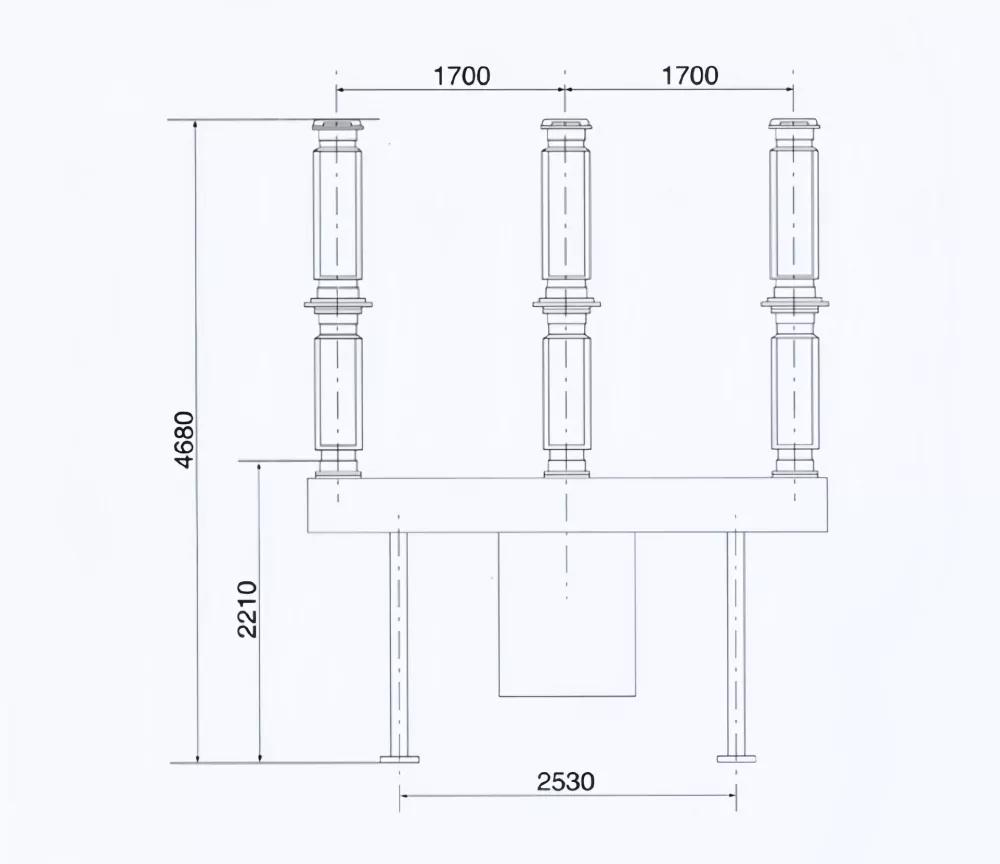

Продукциянын өлчөмдөрүнүн диаграммасы

Иштөө чөйрөсү

• Орнотуу бийиктиги: деңиз деңгээлинен ≤ 3000 метр
• Айлана-чөйрөнүн температурасы: -30°Cден +40°Cге чейин
• Шамалдын максималдуу ылдамдыгы: ≤ 34 м/с
• Булгануу деңгээли: III класс (25 мм/кВ)

Техникалык параметрлер

Продукт өзгөчөлүктөрү

• Өркүндөтүлгөн SF6 газ изоляциясы эң сонун жааны өчүрүүнү жана диэлектрдик көрсөткүчтөрдү камсыз кылат.
• Бир мамычалуу, бир үзүлгөн уюлдук дизайн механикалык татаалдыкты азайтат жана ишенимдүүлүгүн жогорулатат.
• Трансмиссия деңгээлиндеги каталарды үзгүлтүккө учуратуу үчүн 40кАга чейин жогорку үзүү кубаттуулугу.
• CT-кууп жазгы иштөө механизми туруктуу жана так которуу ишин камсыз кылат.
• Булганууга, шамалга жана температуранын өзгөрүшүнө катуу туруштук берген катаал сырткы чөйрөлөргө ылайыктуу.
• Тор операторлору үчүн аз тейлөө талаптары менен узак механикалык кызмат.
• Заманбап подстанцияларды автоматташтыруу жана алыстан башкаруу системалары менен шайкеш келет.

Продукциянын структурасы жана иштөө принциби

126KV сырткы SF6 өчүргүч SF6 газы менен толтурулган жааны өчүрүүчү камерадан, ток трансформаторунун интеграциясынан, иштөө механизминен, изоляциялоочу колдоо түзүмүнөн жана болот корпусунан турат. SF6 газы изоляциялоочу жана жааны өчүрүүчү чөйрө болуп, жогорку диэлектрдик күчтү жана үзгүлтүктөн кийин тез калыбына келтирүүнү камсыз кылат.

Күнөөлүү шарттарда иштөө механизми кыймылдуу контактты бөлүүгө айдап, дога камерасынын ичинде жогорку ылдамдыктагы SF6 газ агымын жаратат. Бул аба агымы жаа тез муздайт жана деионизациялап, жогорку вольттогу бузулуу агымдарынын коопсуз үзгүлтүккө учурашын камсыз кылат. Үч баскычтуу механикалык байланыш системасы синхрондуу уюлдун иштешин жана жогорку үзүлүүчү ырааттуулукту камсыз кылат.

Тиркемелер

• Жогорку вольттуу подстанциялар
• Электр тармактарын бириктирүү системалары
• Коммуналдык берүү жана бөлүштүрүү тармактары
• Гидроэнергетика жана жылуулук электр станциялары
• Өнөр жайдын жогорку вольттогу электр системалары
• Ири масштабдуу инфраструктура жана энергетикалык долбоорлор
• Темир жол жана транспорт энергетикалык системалары

Көп берилүүчү суроолор

а деген эмне126KV сырткы SF6 өчүргүчүчүн колдонулат?

Ал электр өткөргүч тармактарындагы жогорку чыңалуудагы электр агымдарын үзгүлтүккө учуратуу жана башкаруу, бузулуулар же коммутациялык операциялар учурунда көмөкчордондордун жана энергетикалык системалардын коопсуз иштешин камсыз кылуу үчүн колдонулат.

Эмне үчүн SF6 газы өчүргүчтөр үчүн колдонулат?

SF6 газы эң сонун изоляциялык жана жааны өчүрүүчү касиеттерге ээ, бул компакт жабдуулардын өлчөмүн сактоо менен жогорку вольттогу бузулуу агымдарын натыйжалуу үзгүлтүккө учуратууга мүмкүндүк берет.

LW36-126 сыртта орнотууга ылайыктуубу?

Ооба. The126KV сырткы SF6 өчүргүчатайын сырткы подстанциялар үчүн иштелип чыккан жана катаал экологиялык шарттарда ишенимдүү иштей алат.

Салттуу өчүргүчтөрдөн кандай артыкчылыктары бар?

Майга негизделген өчүргүчтөр менен салыштырганда, SF6 автоматтык өчүргүчтөр жогорку ишенимдүүлүктү, төмөнкү тейлөөнү, жааны тезирээк өчүрүүнү жана жогорку вольттуу шарттарда жакшыраак иштөөнү сунуштайт.
