10KV ички ток трансформатору орто чыңалуудагы системаларда өлчөөнү жана коргоону кантип жакшыртат?

Anqiang Powerөнүктүрөт10КВ ички токтун трансформаторуорто чыңалуудагы өлчөө жана релелик коргоо үчүн, LZZBJ9-10 модели толугу менен жабык эпоксиддүү чайыр изоляциясын, 5А/1А экинчилик тогу варианттарын жана ички электр кубатын бөлүштүрүүчү колдонмолор үчүн бир нече негизги ток конфигурацияларын камтыйт.

Ток трансформатору орто чыңалуудагы электр системаларынын негизги компоненти болуп саналат, анткени ал жогорку баштапкы токту эсептегичтер, мониторинг жабдуулары жана коргоо релелери тарабынан коопсуз иштетиле турган стандартташтырылган экинчилик сигналга айландырат. LZZBJ9-10 10KV ички ток трансформатору 50Гц же 60Гц жыштыктагы 10КВ жана төмөнкү AC чынжырлар үчүн иштелип чыккан. Анын толугу менен жабык эпоксиддик чайыр конструкциясы изоляцияны, механикалык коргоону жана компакт орнотууну бир түзүлүшкө айкалыштырат. 5Адан 2500Ага чейинки негизги ток параметрлери, 1А же 5А экинчилик ток жана 12/42/75КВ изоляция деңгээли менен аны ар кандай өлчөө жана коргоо талаптары үчүн конфигурациялоого болот.

Мазмуну

1. 10KV ички ток трансформатору деген эмне?
2. Орто вольттогу системада кантип иштейт?
3. Сатып алуучулар кандай техникалык параметрлерди текшериши керек?
4. Кандай Дизайн өзгөчөлүктөрү Ишенимдүү иштөөнү колдойт?
5. Көбүнчө кайда колдонулат?
6. Кантип туура КТ тандоо керек?
7. Көп берилүүчү суроолор
8. Ыңгайлаштырылган чечим үчүн Anqiang Power менен сүйлөшүңүз

10KV ички ток трансформатору деген эмне?

10КВ ички ток трансформатору - бул орто чыңалуудагы ички электр системаларында токту өлчөө жана көзөмөлдөө үчүн арналган прибор трансформатору. Өлчөө приборлорун жана коргоо релелерин түздөн-түз жогорку баштапкы токтарга туташтыруунун ордуна, трансформатор токту ылдыйкы агымдагы жабдуулар менен иштете ала турган стандартташтырылган экинчи мааниге чейин азайтат.

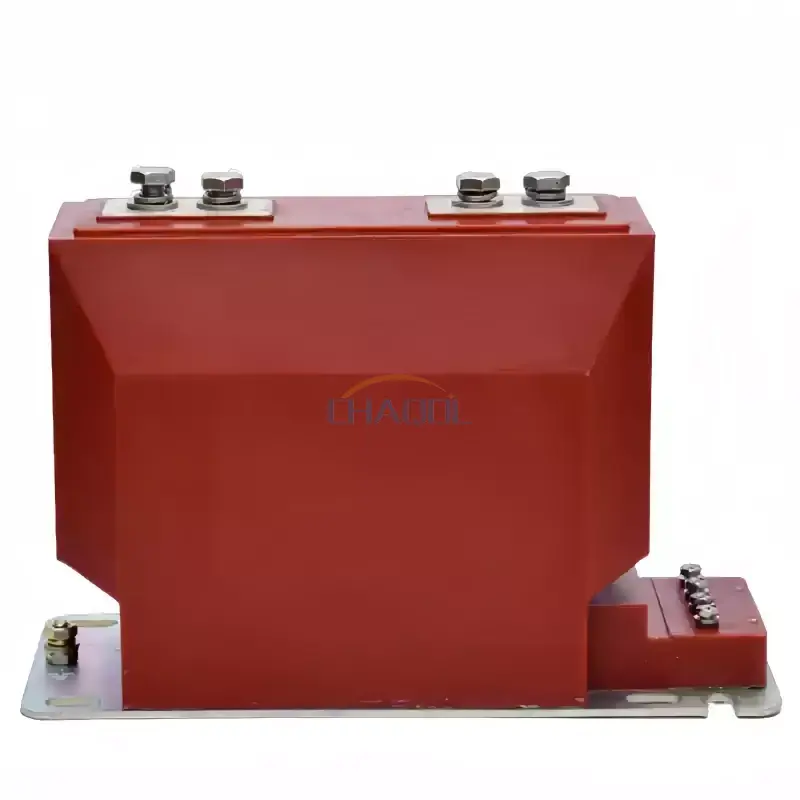

LZZBJ9-10 модели номиналдуу жыштыгы 50Гц же 60Гц болгон 10KV жана андан төмөн схемалар үчүн иштелип чыккан. Өндүрүүчүнүн спецификацияларына ылайык, ал толугу менен жабык эпоксиддүү чайыр структурасын колдонот жана учурдагы өлчөө, энергияны өлчөө жана релелик коргоо үчүн ылайыктуу.

Бул түзүлүш колдонууга жарамдуу ток сигналын камсыз кылуу менен бирге негизги чынжыр менен өлчөө же коргоо жабдыктарынын ортосунда электрдик изоляцияны түзөт. Натыйжада, КТ жогорку кубаттуулуктагы электр жабдуулары менен төмөнкү деңгээлдеги мониторинг системаларынын ортосундагы маанилүү интерфейс болуп калат.

Орто вольттогу системада кантип иштейт?

Иштөө принциби электромагниттик индукцияга негизделген. Ток негизги өткөргүч аркылуу өткөндө, ал КТ өзөгүндө магнит талаасын пайда кылат. Андан кийин экинчи орогуч эсептегичтерге, коргоо релелерине же көзөмөлдөөчү түзүлүштөргө кошула турган пропорционалдуу токту жаратат.

Мисалы, электр энергиясын бөлүштүрүү системасы жүздөгөн же миңдеген амперди биринчи жагында көтөрө алат, ал эми туташкан мониторинг жабдуулары бир кыйла азыраак стандартташтырылган ток үчүн иштелип чыккан. Туура тандалган КТ талап кылынган трансформация катышын камсыз кылат, андыктан экинчи схема негизги иштөө шартын көрсөтө алат.

Өлчөө жана коргоо функциялары

• Учурдагы өлчөө:Электр эсептегичтерге жана көзөмөлдөөчү жабдууларга пропорционалдуу сигнал берет.
• Энергияны башкаруу:Электр энергиясын керектөө жана иштөө шарттарын көзөмөлдөө үчүн колдонулган өлчөө системаларын колдойт.
• Релелик коргоо:Анормалдуу же бузулуу шарттары пайда болгондо коргоо релелерине ток сигналдарын берет.
• Бөлүштүрүүнү автоматташтыруу:Автоматташтырылган мониторинг жана башкаруу системалары үчүн учурдагы маалымат менен камсыз кылат.

Ошондуктан КТ нормалдуу өлчөө талабына жана электр тутумунун коргоо мүнөздөмөлөрүнө ылайык тандалышы керек.

Сатып алуучулар кандай техникалык параметрлерди текшериши керек?

Ток трансформаторун тандоо физикалык өлчөмдөрдөн эмес, колдонуунун электрдик параметрлеринен башталышы керек. Негизги ток, экинчилик ток, тактык классы, номиналдык өндүрүш, изоляция деңгээли жана кыска туташууларга туруштук берүү мүнөздөмөлөрү КТ белгилүү бир бөлүштүргүч же бөлүштүрүүчү орнотмо үчүн ылайыктуу экендигине таасир этет.

Бул баалуулуктар ар дайым иш жүзүндөгү электрдик долбоорго, туташкан жабдууларга жана тиешелүү долбоордун талаптарына ылайык текшерилиши керек.

Кандай Дизайн өзгөчөлүктөрү Ишенимдүү иштөөнү колдойт?

Толугу менен жабык эпоксиддүү чайыр изоляциясы

LZZBJ9-10 толугу менен ички компоненттерин камтыган эпоксиддүү чайыр куюу структурасын кабыл алат. Бул курулуш электрдик изоляцияны камсыз кылат, ал эми ички монтажды көбүнчө ички коммутатор чөйрөлөрүндө кездешүүчү экологиялык таасирлерден коргойт.

Компакттуу комплекстуу курулуш

Темир өзөк, экинчи орогуч жана изоляция системасы компакттуу корпуска бириктирилген. Бул коммутаторлор панелдеринде жана бөлүштүрүүчү шкафтарда орнотуу мейкиндиги чектелген учурда пайдалуу. Компакт дизайн, ошондой эле жабдууларды интеграциялоону жана экинчи зымдарды уюштурууну жөнөкөйлөтөт.

Корголгон экинчи терминалдар

Күчөтүлгөн терминал кутусу экинчилик зымдар үчүн кошумча коргоону камсыз кылат. Жерге туташтыруу негизи жана монтаждоо түзүмү менен бирге бул тартиптүү орнотууну жана текшерүү жана тейлөө учурунда коопсуз жетүү үчүн жардам берет.

Бир нече учурдагы конфигурациялар

Ар кандай негизги учурдагы конфигурациялар бир эле продукт үй-бүлөсүнө жайылтуу колдонмолорунун кеңири спектрин чечүүгө мүмкүндүк берет. Жеткиликтүү конфигурациялар тиешелүү моделдин конфигурациясын эске алуу менен 2500А чейин аз токтун рейтингинен жогорку токтун колдонмолоруна чейин жайылтылат.

Көбүнчө кайда колдонулат?

Компакт түзүлүшү жана орто чыңалуудагы дизайн КТ бул түрүн бир нече ички электрдик колдонмолорго ылайыктуу кылат.

• Ички коммутаторлор:Өлчөө жана коргоо схемалары үчүн учурдагы сигналдарды берет.
• Электр энергиясын бөлүштүрүүчү шкафтар:Фидерлердин жана электрдик жүктөрдүн мониторингин колдойт.
• Компакттуу подстанциялар:Эсептөө жана коргоо жабдуулары менен баштапкы схемаларды байланыштырат.
• Өнөр жай электр системалары:Өндүрүш объекттериндеги электрдик иштөө шарттарын көзөмөлдөөгө жардам берет.
• Энергияны башкаруу системалары:Электрдик мониторинг жана талдоо үчүн учурдагы маалымат менен камсыз кылат.
• Бөлүштүрүүнү автоматташтыруу:Автоматташтырылган электрдик башкаруу жана мониторинг үчүн учурдагы сезүүнү колдойт.

Практикалык түзүлүштөрдө трансформатор коргоо релелери, энергия эсептегичтери, көзөмөлдөөчү приборлор жана башка кошумча электр жабдуулары менен бирге иштей алат. Бул КТны учурдагы коммутатор системасына интеграциялоодо так спецификацияны өзгөчө маанилүү кылат.

Кантип туура КТ тандоо керек?

Инженерлер, электр подрядчылары, коммутаторлорду өндүрүүчүлөр жана сатып алуу топтору үчүн продуктуну тандоо номиналдык чыңалууга эмес, толук электрдик колдонууга негизделиши керек.

1. Системанын чыңалуусун ырастаңыз.КТ 10КВ тиркеме сыяктуу чыныгы орто чыңалуудагы тармакка ылайыктуу экенин текшериңиз.
2. Алгачкы токту аныктаңыз.Күтүлгөн иштөө жана система шарттарына туура келген негизги учурдагы рейтингди тандаңыз.
3. Экинчилик токту тандаңыз.Төмөнкү агымдагы эсептегичтер жана коргоо релелери 1А же 5А экинчилик токту талап кылаарын текшериңиз.
4. Тактык талабын аныктаңыз.Өлчөө жана коргоо схемалары тактыктын ар кандай класстарын талап кылышы мүмкүн.
5. Экинчи даражадагы жүктү текшерүү.Номиналдуу чыгаруу туташкан экинчи чынжыр менен шайкеш болушу керек.
6. Изоляция талаптарын текшериңиз.Изоляция деңгээли электр тутумуна жана долбоордун дизайнына дал келээрин ырастаңыз.
7. механикалык орнотуу шарттарын текшерүү.Монтаждоо тешиктери, терминалдын абалы, жеткиликтүү шкаф мейкиндиги жана жерге туташтыруу механизмдери каралышы керек.

Ыңгайлаштырылган долбоорлор үчүн камсыздоочуга системанын чыңалуусу, негизги ток, экинчилик ток, тактык классы, номиналдык жүк, орнотуу чөйрөсү жана арналган колдонмо моделди тандоону жана техникалык байланышты олуттуу түрдө жакшыртат.

Көп берилүүчү суроолор

10KV ички ток трансформаторунун негизги милдети эмне?

Анын негизги милдети орто чыңалуудагы электр системаларында өлчөө, энергияны көзөмөлдөө жана релелик коргоо үчүн жогорку баштапкы токту стандартташтырылган төмөнкү экинчилик токко айландыруу болуп саналат.

Учурдагы кандай кошумча варианттар бар?

LZZBJ9-10 спецификациясы 1А жана 5Анын номиналдык экинчилик ток варианттарын колдойт. Тиешелүү вариант туташкан өлчөө же коргоо жабдууларына туура келиши керек.

Кандай негизги ток диапазонун конфигурациялоого болот?

Көрсөтүлгөн конфигурациялар 5Адан 2500Ага чейинки негизги ток рейтингдерин камтыйт. Так конфигурация долбоордун электр талаптарына ылайык тандалышы керек.

Бул КТ өлчөө жана коргоо үчүн да колдонулушу мүмкүнбү?

Ооба. Продукт өлчөө жана коргоо колдонмолору үчүн ар кандай тактык классындагы айкалыштарды колдойт. Керектүү конфигурация коргоо схемасынан жана өлчөө талаптарынан аныкталышы керек.

Эмне үчүн эпоксиддик чайыр КТ структурасында колдонулат?

Эпоксиддик чайыр электрдик изоляцияны жана механикалык капсулоону камсыз кылат. Толугу менен жабык түзүлүштө, ал ошондой эле ички компоненттерди коргоого жардам берет жана ички коммутатор чөйрөлөрүндө туруктуу иштешин колдойт.

Мындай түрдөгү ток трансформаторун кайда орнотууга болот?

Типтүү колдонууга ички бөлүштүргүч түзүлүштөр, электр бөлүштүрүүчү шкафтар, компакт-подстанциялар, өнөр жайлык электр системалары, энергияны башкаруу системалары жана бөлүштүрүүчү автоматика жабдуулары кирет.

Ыңгайлаштырылган чечим үчүн Anqiang Power менен сүйлөшүңүз

Орто чыңалуудагы ток трансформаторун тандоодо негизги токтун, экинчилик токтун, тактык классынын, номиналдык өндүрүштүн, изоляциянын деңгээлинин жана орнотуу структурасынын туура айкалышы абдан маанилүү. LZZBJ9-10 ички 10KV жана андан төмөн кубаттуулуктагы электр системалары үчүн бир нече конфигурация параметрлерин камсыз кылат, бул аны ар кандай бөлүштүрүү чөйрөлөрүндө өлчөө жана коргоо колдонмолору үчүн ылайыктуу кылат. Эгерде сиз жаңы бөлүштүрүүчү түзүлүш долбоорун пландап жатсаңыз, учурдагы бөлүштүрүүчү шкафты жаңыртсаңыз же белгилүү бир электрдик параметрлердин айланасында конфигурацияланган КТ керек болсо, 10КВ ички ток трансформатору жанабиз менен байланышыңызAnqiang Power компаниясынын ылайыктуу чечими үчүн сиздин техникалык талаптарыңыз менен.
