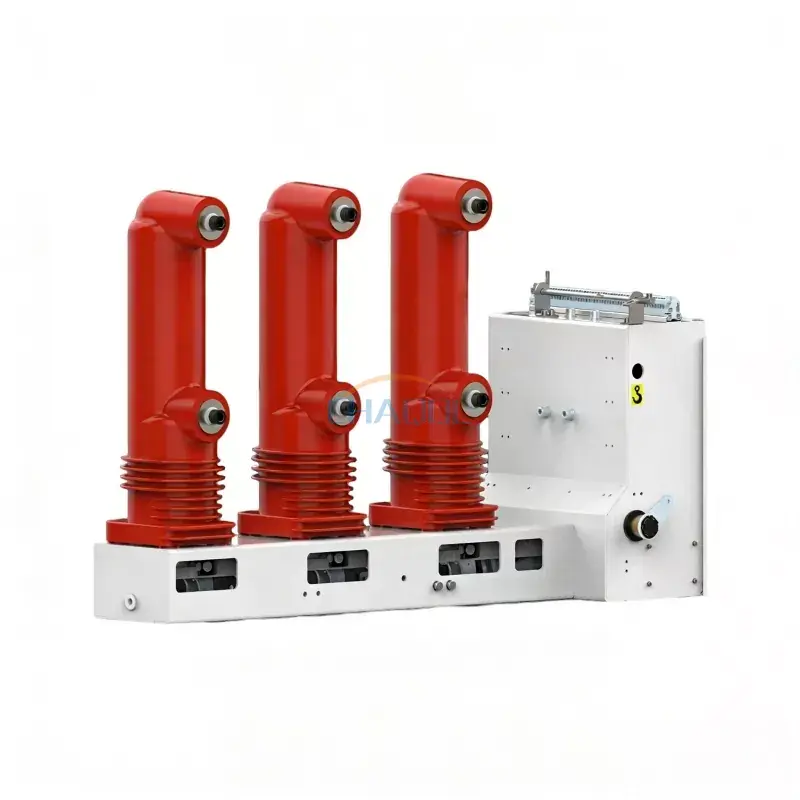

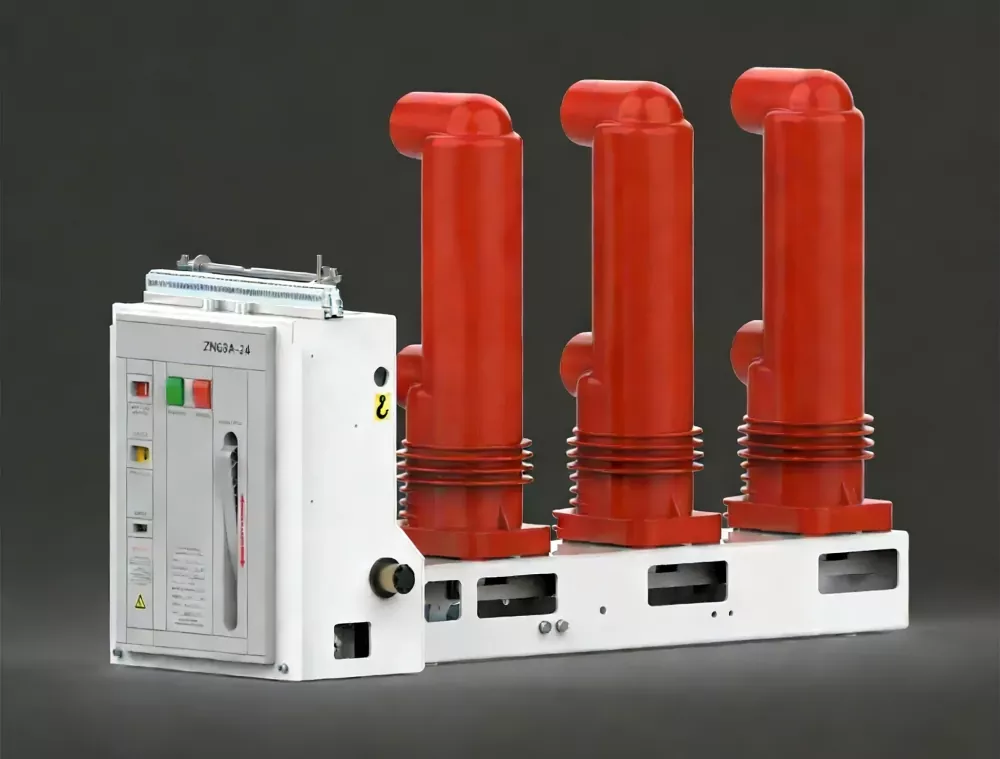

24кВ капталдан орнотулган вакуумдук өчүргүч

24KV капталга орнотулган вакуумдук өчүргүчтүн продукт үлгүсү ZN63A (VS1)-24 болуп саналат. Ал 24кВ номиналдуу чыңалуудагы үч фазалуу AC 50Hz электр тутумдарында колдонулат. Анын негизги өзгөчөлүгү иштөө механизминин жана автоматтык өчүргүчтүн корпусунун комплекстүү дизайны болуп саналат. Аны туруктуу орнотсо болот же троллейбус механизми менен тартма агрегат катары колдонсо болот. Ал жүктөрдүн ар кандай түрлөрүнө жана тез-тез иштөө учурларына колдонулушу мүмкүн жана өнөр жай жана тоо-кен ишканаларында, электр станцияларында жана көмөкчордондордо электр жабдууларын коргоо жана көзөмөлдөө үчүн колдонулушу мүмкүн жана металлургия, химия жана көмүр өнөр жайы үчүн өзгөчө ылайыктуу.

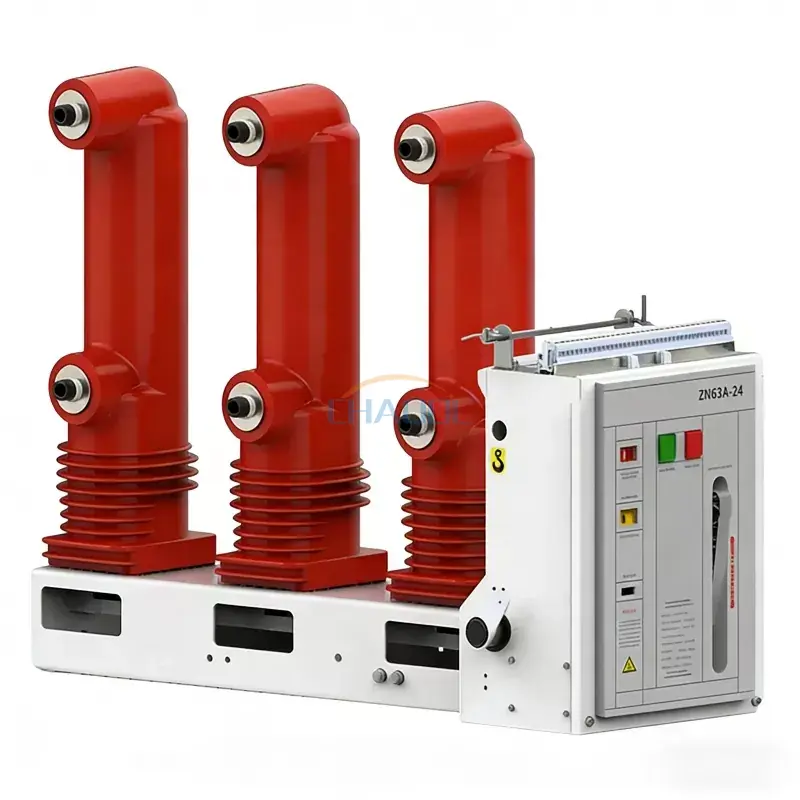

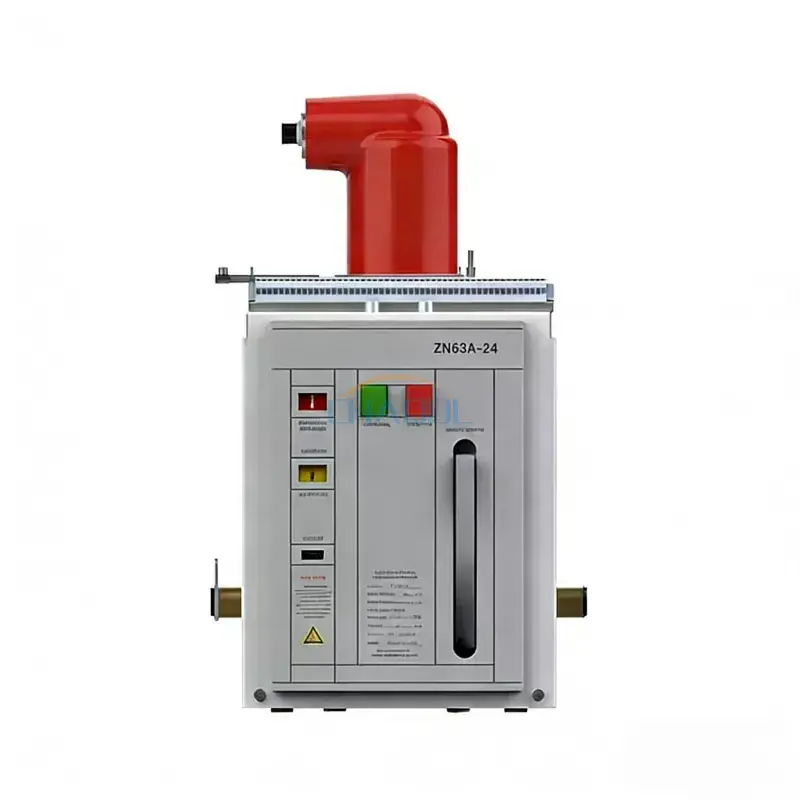

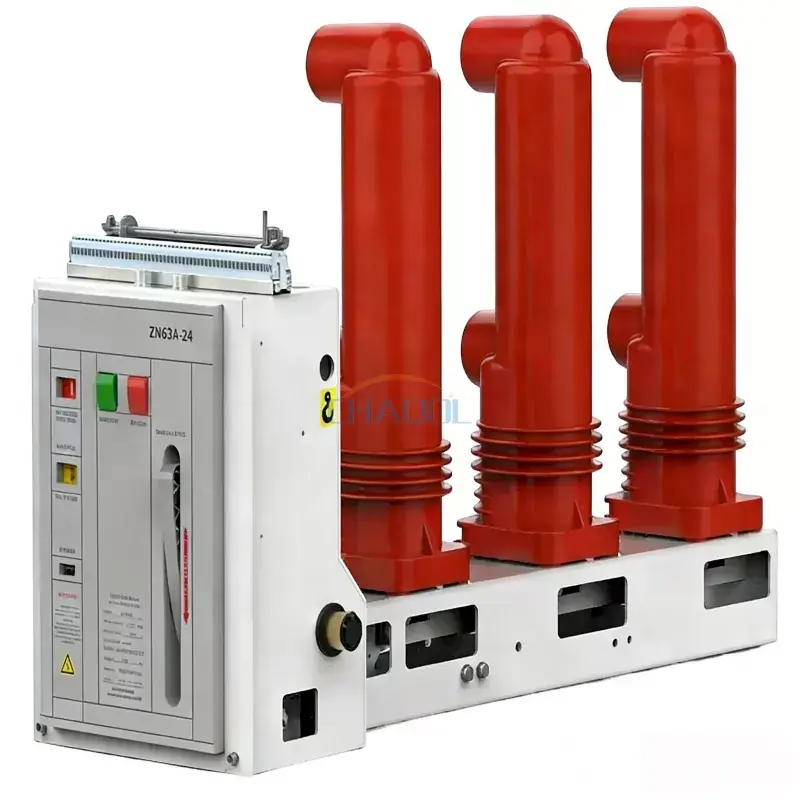

Сырткы көрүнүш диаграммасы

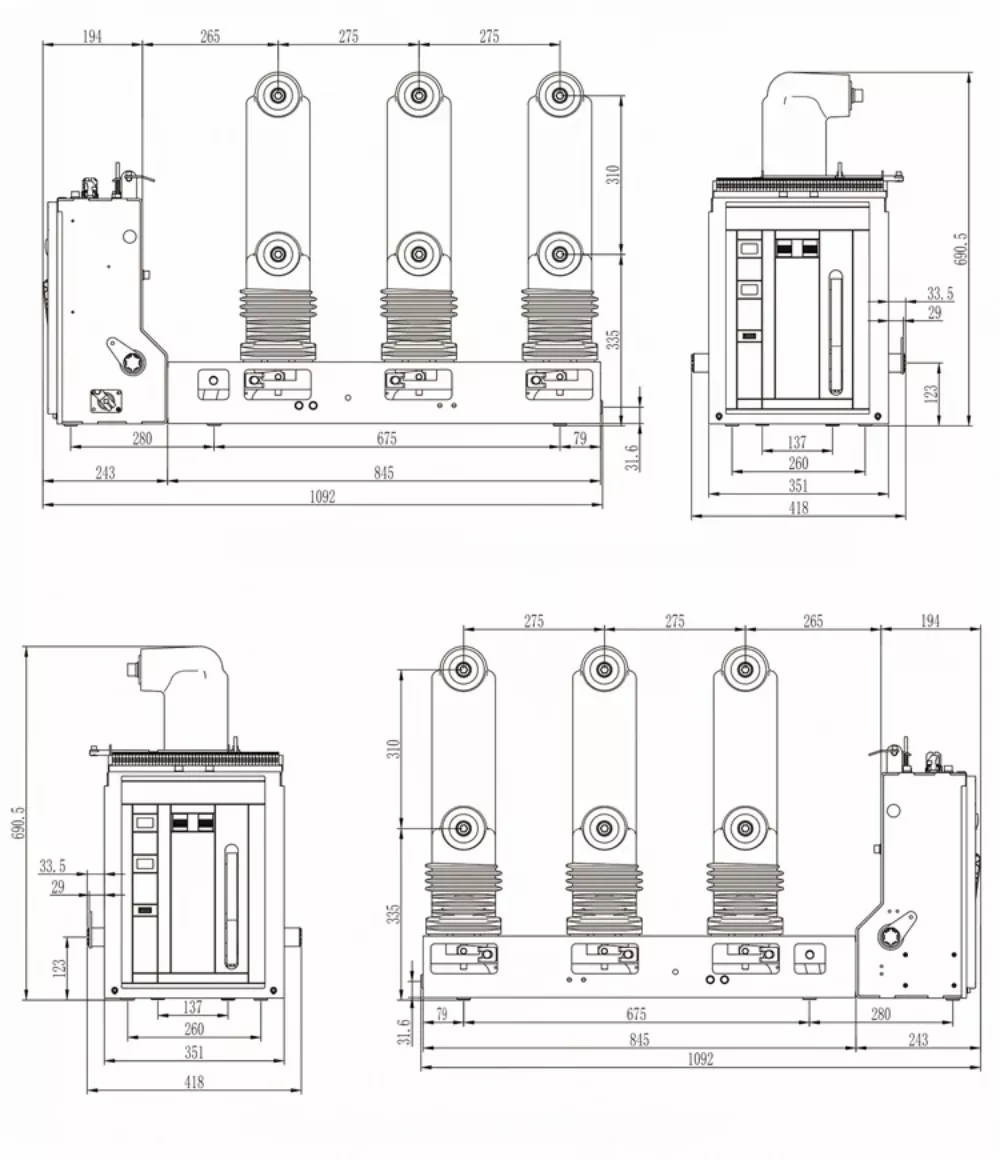

Өлчөмдөр диаграммасы

Техникалык параметрлер

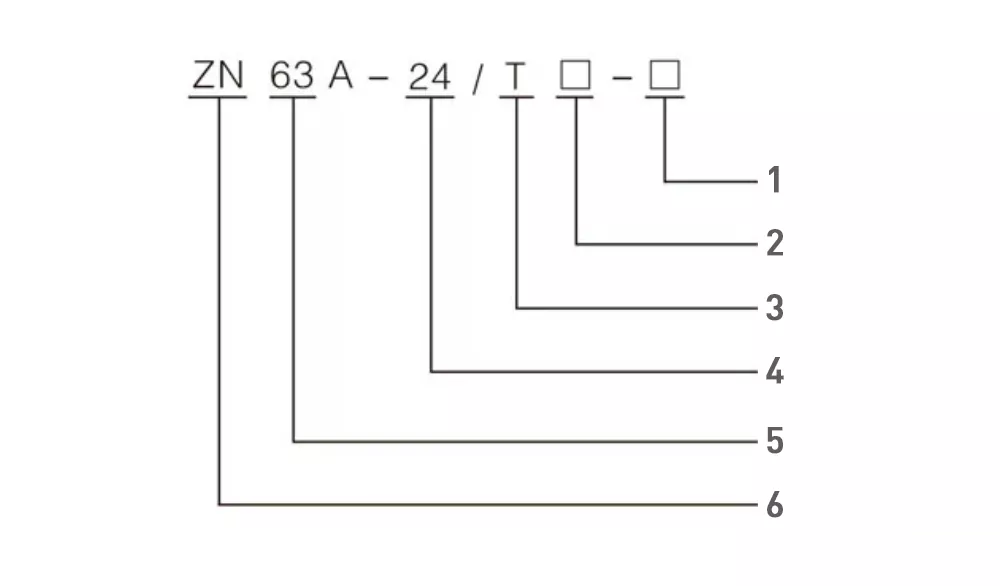

1 — Номиналдуу кыска туташуу токту (КА)

2 — номиналдуу ток (A)

3 — Эжекция механизми

4 — номиналдык чыңалуу (КВ)

5—Дизайн номери

6—Ички вакуумдук өчүргүч

Структуралык өзгөчөлүктөрү

1. 24кВ капталга орнотулган вакуумдук өчүргүч жез-хром контакт материалы жана чөйчөк сымал узунунан келген магнит талаасынын контакт түзүмүн камтыган, борбор менен жабылган керамикалык же айнек вакуумдук үзгүчтү колдонот, натыйжада электрдик эскирүү ылдамдыгы төмөн, электрдин узак иштөө мөөнөтү, жогорку контакттын туруктуу күчү, тез калыбына келүүчү диэлектрдик чыңалуу, эксплуатациялоо ылдамдыгы. учурдагы майдалоо деңгээли төмөн жана үзүү жөндөмдүүлүгү күчтүү.

2. Бул кол менен жана электр энергиясын сактоо иш-милдеттери менен горизонталдуу уюштурулган жазгы-энергия сактоочу иш механизмин кабыл алат.

3. Бул үч фазалуу мамы структурасын колдонот. Үч фазалуу мамылар жана ток трансформаторлору сырттан алынып келинген эпоксиддүү чайырдын катуу изоляциясын же силикон резинасынын катуу изоляциясы менен капталган үй ичиндеги эпоксиддүү чайырды колдонушат, алар жогорку жана төмөнкү температурага, УК нурланууга жана картаюуга, ошондой эле жакшы нымдуулукка жана конденсацияга туруктуулукка туруштук берет.

Иштөө чөйрөсү

1. Абанын температурасы: -15℃ 40℃

2. Бийиктик: 1000м ашпаган (Эгерде бийиктик талап кылынса, изоляциянын номиналдык деңгээли ошого жараша көбөйтүлүшү керек).

3. Сейсмикалык интенсивдүүлүк: 8 градустан ашпайт.

4. Салыштырмалуу нымдуулук: суткалык орточо 95% ашпаган, айлык орточо 90% ашпаган.

5. 24kV капталга орнотулган вакуумдук өчүргүч өрт, жарылуу коркунучу, катуу булгануу, химиялык коррозия жана катуу титирөөлөр болбогон жерлерге ылайыктуу.
