Нөл ырааттуу ток трансформатору орто чыңалуудагы электр системаларында жерге төшөлүүнү аныктоо жана коргоону координациялоо үчүн иштелип чыккан. Ал, адатта, 10кВ бөлүштүрүүчү тармактарда тең салмактуу эмес же бузулуу шарттарында пайда болгон калдык токту көзөмөлдөө үчүн колдонулат, коргоо релелерине бузулган чынжырларды тез бөлүп алууга жана системанын коопсуздугун жана ишенимдүүлүгүн жогорулатууга жардам берет.
Бул модель (LXK-Φ80-200) эпоксиддүү чайырдан вакуумдук куюу технологиясын колдонуп, негизги кабелдерди ажыратпастан орнотууга мүмкүндүк берет. Өзөк жогорку сорттогу муздак прокатталган кремний болоттон жасалган, ал эми орогуч туруктуу магниттик көрсөткүчтөрдү жана узак мөөнөттүү иштөөдө аз жоготууну камсыз кылуу үчүн кычкылтексиз жез өткөргүчтөрдү колдонот.

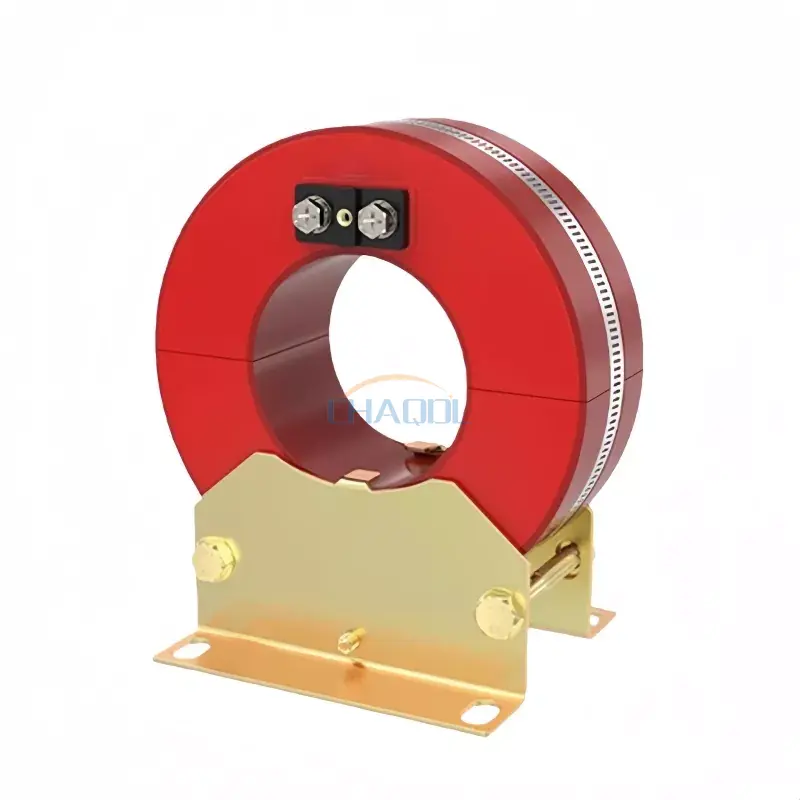

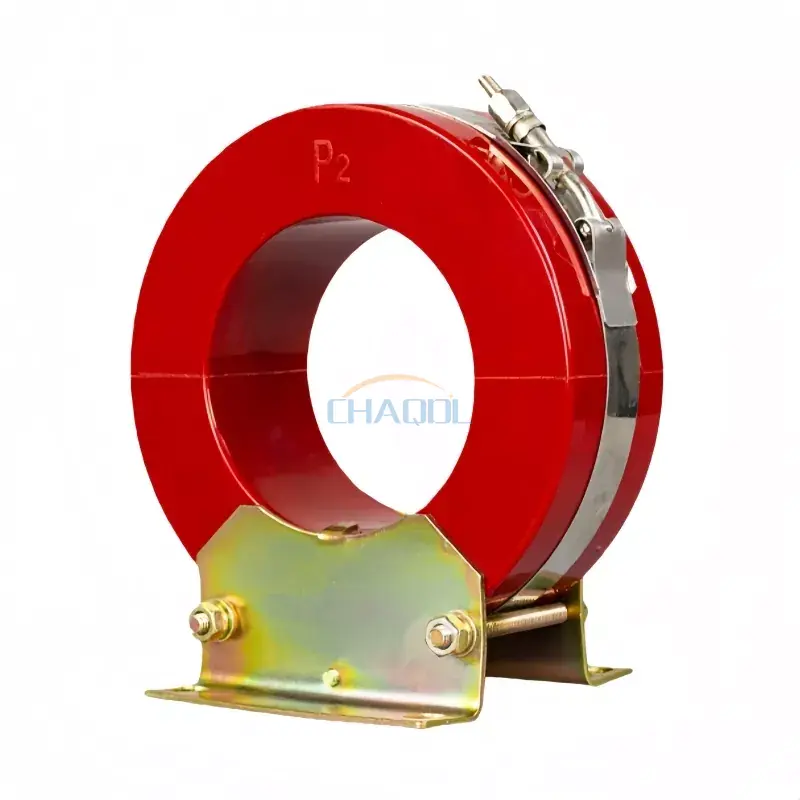

Бул нөл ырааттуулугу ток трансформаторунун негизги артыкчылыгы анын негизги кабелдерди ажыратпастан орнотууга мүмкүндүк берген өзөктүү түзүлүшү болуп саналат. Эки бөлүктөн турган негизги дизайн, кысуучу бекитүү менен айкалышып, кайра жабдуу жана техникалык тейлөө долбоорлорунда жеринде орнотуунун натыйжалуулугун бир топ жакшыртат.

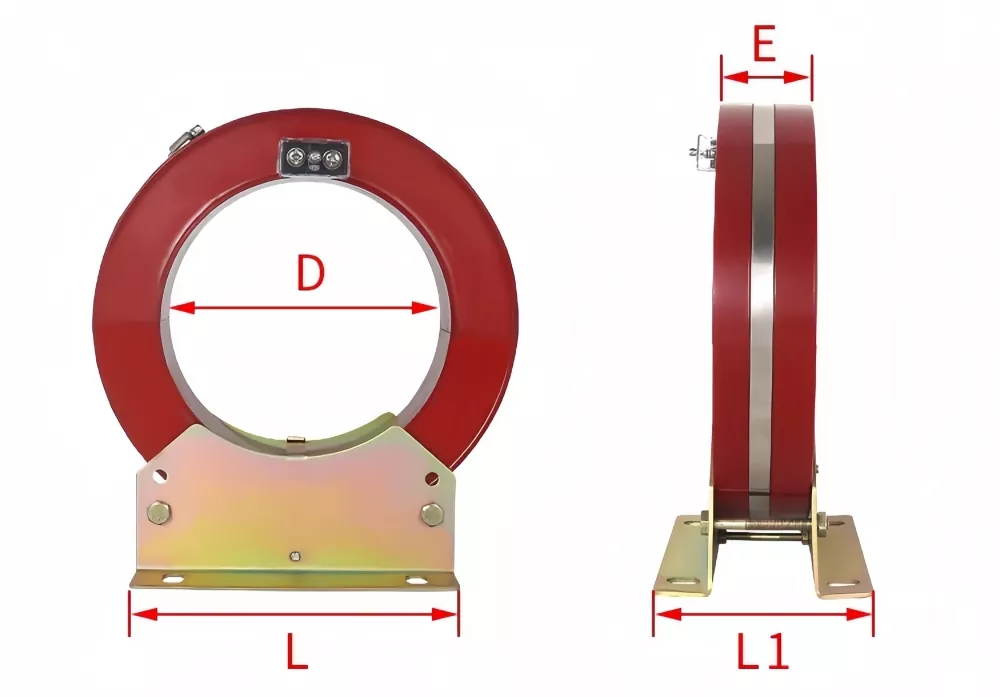

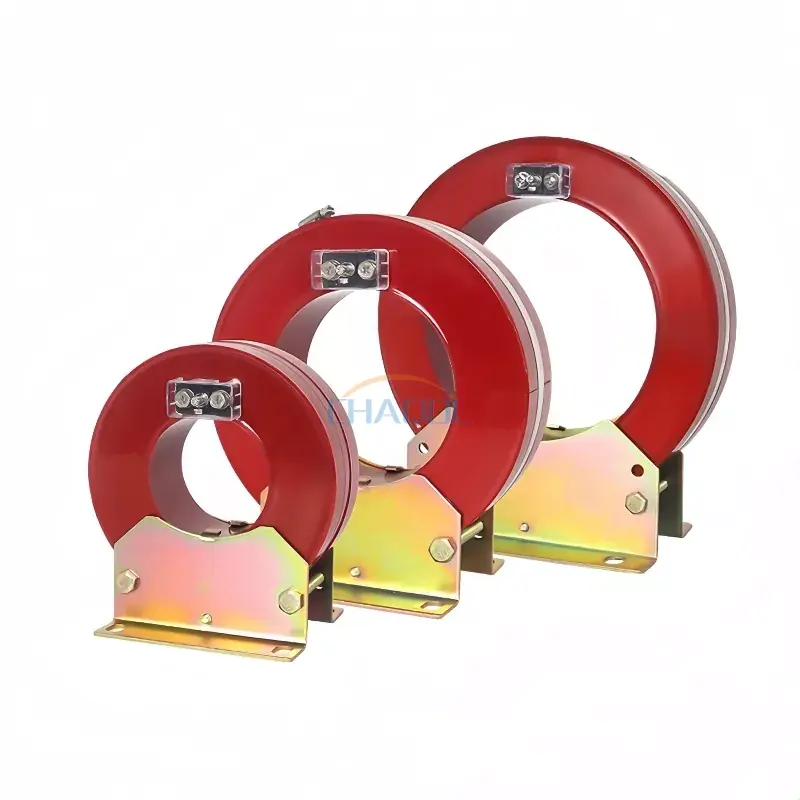

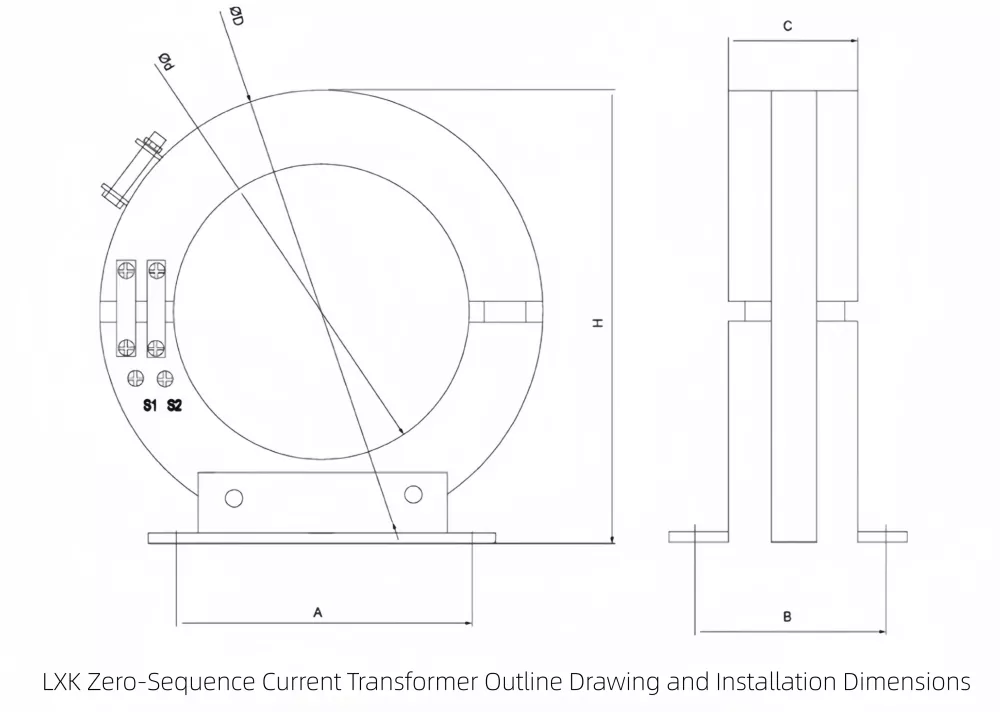

| Продукт спецификациялары | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Реле модели | Релелик катушка туташтыруу ыкмасы | Реле масштабынын мааниси | Нөл ырааттуу учурдагы мааниси (A) |
| DD-11/60 DD-1/60 |
катар байланыш | 15*1 | 2.4-4.5 |
| 30*1 | |||
| параллелдүү | 15*2 | 3-5 | |
| 30*2 | |||
| катар байланыш | 15*1 | 3-5 | |
| 30*1 | |||
| параллелдүү | 15*2 | 3-6 | |
| 30*2 |
Rated жылуулоо деңгээл: 0,5 / 3KV
Бөлүнгөн өзөктүү эпоксиддүү чайыр түзүмү баштапкы кабелдерди алып салбастан тез орнотууга мүмкүндүк берет, техникалык тейлөө жана кайра жабдуу долбоорлорунда токтоп калуу убактысын азайтат. Дизайн ошондой эле катаал электр чөйрөлөрүндө механикалык туруктуулукту жана узак мөөнөттүү изоляциянын ишенимдүүлүгүн жакшыртат.
Аппарат төмөнкү жана жогорку калдык токтун шарттарында туруктуу өлчөө натыйжалуулугун камсыздайт, бул аны өнөр жай бөлүштүрүү тармактарында, көмөкчордондордо жана компакт бөлүштүргүч түзүлүштөрүндө коргоо системалары үчүн ылайыктуу кылат.
1. Орнотуу: Үйдө колдонуу
2. Температура диапазону: -5℃ 40℃, күнүмдүк орточо ≤ 30℃
3. Курчап турган чөйрө: Коррозиялык эмес, булганышы аз аймактар
Q1: Нөл ырааттуу ток трансформаторунун негизги милдети кандай?
A: Ал үч фазалуу системалардагы жерге туташуулардан келип чыккан дисбаланс агымын аныктайт жана бузулган чынжырларды изоляциялоо үчүн релелик коргоо системалары үчүн сигналдарды берет.
Q2: Аны системаны өчүрбөстөн орнотууга болобу?
Ж: Ооба, бөлүнгөн өзөктүү дизайн учурдагы кабелдердин айланасына ажыратуусуз орнотууга мүмкүндүк берет.
Q3: Рейтингдик ток туруктуубу же ыңгайлаштырылганбы?
A: Негизги учурдагы рейтинги системанын талаптарынын негизинде ылайыкташтырылышы мүмкүн.
Q4: коргоо системаларынын кандай түрү менен шайкеш келет?
Ж: Бул жерге төшөлүүчү реле, коргоо панелдери жана коммутаторлордун мониторинг системалары менен шайкеш келет.
Q5: Негизги жана орогучта кандай материалдар колдонулат?
A: Бул муздак прокатталган кремний болот өзөктөрүн жана кычкылтек-эркин жез орамдарын аз жоготуу жана жогорку натыйжалуулук үчүн колдонот.
Q6: Адатта ал кайда орнотулат?
A: Ал көбүнчө шакекчелүү негизги агрегаттарга, бөлүштүрүүчү шкафтарга, трансформаторлорго жана автоматтык өчүргүчтөрдү коргоо панелдерине орнотулат.
