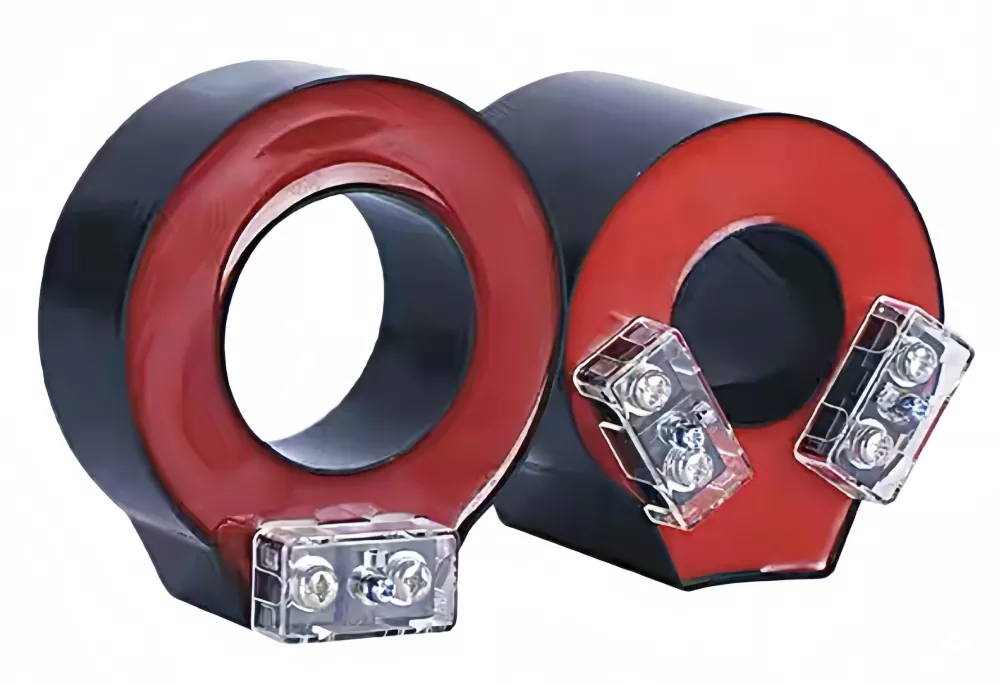

Anqiang Power заманбап электр бөлүштүрүү системаларынын талаа колдонуу талаптарына негизделген LMZC-10 аркылуу негизги ток трансформаторунун негизги түрүн иштеп чыгат. ГИС, RMU жана компакт подстанциялар сыяктуу орто чыңалуудагы коммутаторлор үчүн иштелип чыккан продукт татаал иштөө шарттарында туруктуу өлчөөнү камсыз кылат. Ал отко чыдамдуу ABS корпусу жана зымдарды тартуу жана тейлөө учурунда коопсуздукту жана көрүнүүнү жакшыртуу үчүн мөөр басылган тунук терминалдык капкагы менен толук изоляцияланган структураны кабыл алат.
Практикалык өлчөө жана коргоо чынжырларында, ал реалдуу убакыт режиминде токтун үлгүлөрүн алуу жана энергия тутумдарында релелик коргоо үчүн кеңири колдонулат. Анын бөлүнүүчү өзөктүү же шакек түрүндөгү түзүлүшү негизги өткөргүчтү демонтаждабастан, баштапкы кабелдерге же шинага түз орнотууга мүмкүндүк берет, реконструкциялоо же техникалык тейлөө долбоорлору учурунда натыйжалуулукту жогорулатат.
Ал toroidal кремний болот өзөк жана эпоксиддүү чайыр куюу жылуулоо менен курулган. Негизги өткөргүч бир айлануу орогучтун ролун аткарат, ал магниттик кошулуунун эффективдүүлүгүн бир топ жакшыртат жана эксплуатация учурунда энергиянын жоготууларын азайтат.
Токтун туруктуу чыгышын жана өлчөө тактыгын камсыз кылуу үчүн экинчи орогуч жогорку өткөргүчтүү жез зымдан жасалган. Толугу менен жабылган эпоксиддик чайыр структурасы нымдуулукка туруктуулукту, чаңдан коргоону жана узак мөөнөттүү механикалык туруктуулукту жогорулатат.
Электр инженериясынын колдонмолорунда, Through Core Current Transformator анын компакт түзүлүшү жана үзгүлтүксүз иштөө чөйрөлөрүндө ишенимдүү иштеши үчүн тандалат.
|
Продукт аты |
Негизги ток трансформатору аркылуу |
Продукт модели |
LMZC-10 |
|
Номиналдуу жыштык |
50/60 Гц |
Продукт материалы |
ABS оттон сактагыч |
|
Булганууга каршы рейтинг |
2-деңгээл |
Экинчилик ток |
5A/1A |
|
Айлана-чөйрөнүн температурасы |
-350℃-550℃ |
Бийиктик |
≤1000 метр |
|
Модел |
Колдонуу |
Ток трансформаторун өлчөө |
Коргоочу ток трансформатору |
Эки оролгон ток трансформатору |
|||||||
|
Номиналдуу баштапкы ток |
Тактык классы жана номиналдык жүк (VA) |
Тактык классы жана номиналдык жүк (VA) |
Тактык классы жана номиналдык жүк (VA) |
||||||||
|
0,2с |
0.2 |
0.5 |
10P 5 |
10П10 |
10П15 |
0.5 |
1 |
10П10 |
10П5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
Бул серия төмөнкү вольттуу бөлүштүрүүчү шкафтарда, өлчөө панелдеринде жана өнөр жай автоматташтыруу системаларында кеңири колдонулат. Through Core Current Transformator, өзгөчө, орнотуу учурунда учурдагы шиналарды же кабелдерди ажыратууга мүмкүн болбогон реконструкциялоо долбоорлору үчүн ылайыктуу. Бул туруктуу нымдуулук жана температураны көзөмөлдөө менен ички чөйрөдө үзгүлтүксүз иштөөнү колдойт.
Токтун так мониторингин жана коргоону координациялоону талап кылган электр энергия системаларында кеңири колдонулат. Бул өнөр жай жана коммуналдык масштабдагы орнотуулар үчүн ылайыктуу болуп саналат.
Туура орнотуу өлчөө тактыгын жана коопсуз иштешин камсыз кылуу үчүн маанилүү болуп саналат. Магниттик агымдын тең салмактуу бөлүштүрүлүшүн сактоо үчүн негизги өткөргүч ядронун борбору аркылуу өтүшү керек.
Кадимки ток трансформаторлору менен салыштырганда, Through Core Current Transformator электр өлчөө системаларында жакшыртылган операциялык натыйжалуулукту жана узак мөөнөттүү туруктуулукту камсыз кылат.
Q1: Бул буюмдун негизги милдети кандай?
A: Бул электр системаларында учурдагы өлчөө жана коргоо үчүн колдонулат, өзгөчө бөлүштүрүү жана өлчөө колдонмолорунда.
Q2: Аны системаны өчүрбөстөн орнотууга болобу?
Ж: Ооба, анын бөлүнгөн өзөктүү дизайны негизги өткөргүчтү ажыратпастан орнотууга мүмкүндүк берет.
Q3: Ал кандай системалар менен шайкеш келет?
A: Бул RMU жана башкаруу панелдерин камтыган төмөнкү жана орто чыңалуудагы коммутаторлор үчүн ылайыктуу.
Q4: жылуулоо деңгээл кандай?
A: Изоляция деңгээли өнөр жай бөлүштүрүүчү чөйрөлөр үчүн иштелип чыккан жана номиналдык чыңалуу шарттарында коопсуз иштешин камсыз кылат.
Q5: Аны сыртта колдонсо болобу?
A: Бул негизинен ички колдонуу үчүн иштелип чыккан; сырткы орнотуу кошумча коргоочу тосмо талап кылат.
Q6: Бул тейлөөнү канчалык көп талап кылат?
A: Кадимки иштөө шарттарында, мезгил-мезгили менен текшерүү талап кылынган тез-тез тейлөө менен, жетиштүү болуп саналат.
Корутунду эскертүү: Бул аркылуу негизги ток трансформатору ишенимдүү өлчөө жана коргоо көрсөткүчтөрүн камсыз кылуу, заманбап электр бөлүштүрүү системаларында узак мөөнөттүү туруктуу иштөө үчүн иштелип чыккан.
