Макаланын корутундусу: A Негизги ток трансформатору аркылууAC токту өлчөөнүн практикалык жолун жана өлчөө аспаптарын жогорку ток өткөргүчтөрүнө түздөн-түз туташтырбастан чынжыр коргоону камсыз кылат.Anqiang PowerLMZC-10 сериясын электр энергиясын бөлүштүрүүчү колдонмолор үчүн иштеп чыгат, анын ичинде орто чыңалуудагы коммутаторлор, өлчөө панелдери, RMU, ГИС, компакт-подстанциялар жана өнөр жай энергетикалык системалары. Тороидалдык кремний болоттон жасалган өзөк, жез экинчи орогу, эпоксиддүү чайыр изоляциясы жана компакт конструкциясы менен бул трансформатор туруктуу ток үлгүсүн алуу жана ишенимдүү узак мөөнөттүү иштөө үчүн иштелип чыккан.
Мазмуну
- Негизги ток трансформатору деген эмне?
- Негизги ток трансформатору кантип иштейт?
- Структуралык дизайн деген эмне?
- Кайсы техникалык параметрлер көбүрөөк мааниге ээ?
- Негизги ток трансформатору кайда колдонулат?
- Негизги аткаруу артыкчылыктары кандай?
- Кантип туура моделди тандоо керек?
- Орнотууда кандай тажрыйбалар сакталышы керек?
- Көп берилүүчү суроолор
- Корутунду
Негизги ток трансформатору деген эмне?
Өзөктүү ток трансформатору – бул жогорку баштапкы токту өлчөө приборлору, эсептегичтер жана коргоо релелери тарабынан коопсуз колдонула турган төмөнкү, стандартташтырылган экинчилик токко айландыруу үчүн арналган электр прибор трансформатору. Өлчөө схемасын түздөн-түз жогорку ток өткөргүчкө кошуунун ордуна, баштапкы кабель же шиналар трансформатордун өзөгү аркылуу өтөт.

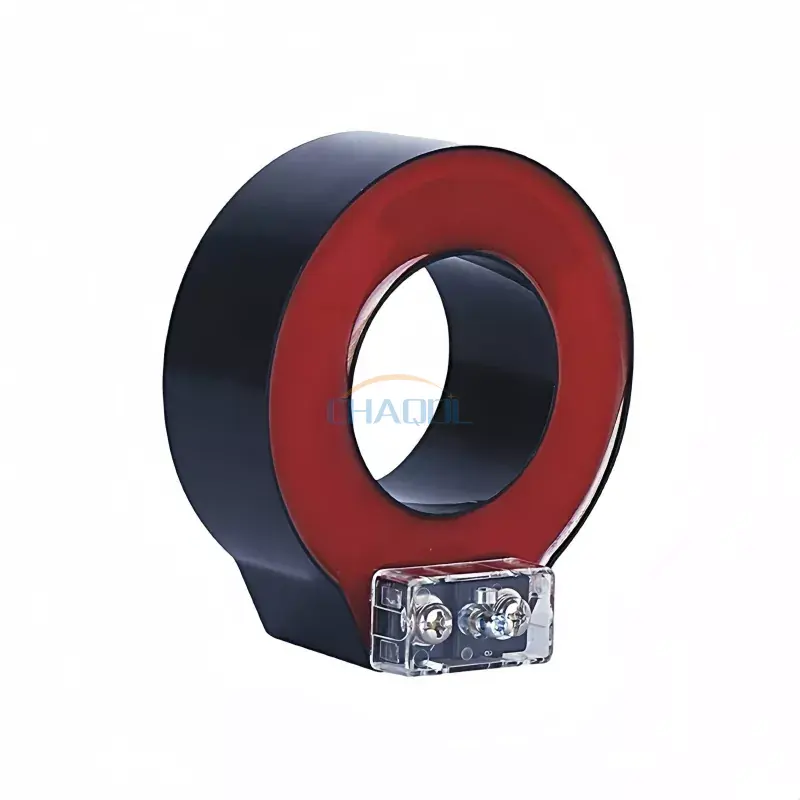

Anqiang Power компаниясынан LMZC-10 сериясы 35 кВдан төмөн иштөө чыңалуулары бар AC электр тутумдары үчүн иштелип чыккан. Ал долбоордун талаптарына ылайык 10кВ, 24кВ жана 35кВ сыяктуу чыңалуу деңгээлдерин камтыган колдонмолор үчүн конфигурацияланышы мүмкүн. Анын түзүмү ишенимдүү ток тандап алуу, өлчөө жана релелик коргоо зарыл болгон колдонмолор үчүн ылайыктуу.
Кадимки трансформатордон айырмаланып, атайын баштапкы орамасы болушу мүмкүн, өзөктүү дизайн негизги бурулуш катары өзөк аркылуу өткөн өткөргүчтү колдонот. Бул курулуш ылайыктуу системаларга интеграцияны жөнөкөйлөтүү менен бирге электр бөлүштүрүүчү жабдуулар үчүн компакттуу чечимди камсыздай алат.
Негизги ток трансформатору кантип иштейт?
Иштөө принциби электромагниттик индукцияга негизделген. Өзгөрмө ток негизги өткөргүч аркылуу өткөндө, өткөргүчтүн айланасында магнит талаасын пайда кылат. Магнит агымы трансформатордун өзөгү аркылуу өтүп, экинчилик орогучта пропорционалдык токту жаратат.
Натыйжада экинчи ток, адатта, өлчөө же коргоо жабдууларына туташуу үчүн стандартташтырылган. LMZC-10 үчүн, экинчилик ток параметрлери тандалган конфигурацияга жараша 5А жана 1А кирет.
Негизги операция процесси төмөнкүчө чагылдырууга болот:
- Негизги кабель же шиналар системанын тогун өткөрөт.
- Негизги өткөргүч магниттик өзөк аркылуу өтөт.
- Өзгөрмө ток өзөктүн ичинде магнит агымын жаратат.
- Экинчи орама магнит агымына жооп берет.
- Өлчөө же коргоо чынжырына кыскартылган экинчилик ток берилет.
- Туташкан жабдуулар сигналды мониторинг, өлчөө же коргоо функциялары үчүн колдонот.
Бул түзүлүш өлчөө схемасын негизги электр өткөргүчтөн бөлүп, көптөгөн бөлүштүрүү колдонмолорунда учурдагы мониторингди практикалык кылат.
Структуралык дизайн деген эмне?
Трансформатордун конструкциясы өлчөө туруктуулугуна, изоляциялык көрсөткүчтөргө, айлана-чөйрөгө каршылыкка жана кызмат мөөнөтүнө түздөн-түз таасирин тийгизет. LMZC-10 эпоксиддүү чайыр куюу изоляциясы менен айкалышкан toroidal кремний болот өзөгүн колдонот.
Негизги жана магниттик схема
Тороидалдык кремний болоттон жасалган өзөк электромагниттик индукция үчүн зарыл болгон магниттик жолду камсыз кылат. Туура иштелип чыккан магниттик схема токтун өзгөрүү өзгөчөлүктөрүн туруктуу сактоого жардам берет жана ишенимдүү өлчөө көрсөткүчтөрүн колдойт.
Негизги дирижер
Негизги өткөргүч өзөктөн өтүүчү бир айлануулуу баштапкы ором катары иштейт. Бул түзүлүш трансформаторго кадимки көп айлануулуу баштапкы ораманы талап кылбастан, учурдагы кабель же шиналар аркылуу агып жаткан токту өлчөөгө мүмкүндүк берет.
Экинчилик Ороо
Экинчи орогуч туташкан эсептегичтер жана коргоо приборлору үчүн туруктуу чыгуучу токту өндүрүү үчүн жогорку өткөрүмдүүлүктөгү жез зымды колдонот. Экинчи схема туура туташтырылган жана жабдуулардын дизайнына жана колдонулуучу электр коопсуздук процедураларына ылайык иштетилиши керек.
Жылуулоо жана турак-жай
Продукт эпоксиддүү чайыр менен изоляцияны жана отко чыдамдуу ABS корпусун колдонот. Мөөр басылган тунук терминалдын капкагы, ошондой эле коопсуз зымдарды жана техникалык тейлөө иштерин колдоо менен, туташуу аймагынын айланасында көрүнүүнү жакшыртуу үчүн иштелип чыккан.
Кайсы техникалык параметрлер көбүрөөк мааниге ээ?
Ток трансформаторун тандоо жөн гана номиналдык токту тууралоону талап кылбайт. Инженерлер электр системасын, өлчөө максатын, орнотуу өлчөмдөрүн, тактык талаптарын жана коргоо талаптарын чогуу баалашы керек.
| Параметр | LMZC-10 маалымдамасы | Эмне үчүн бул маанилүү |
|---|---|---|
| Продукт модели | LMZC-10 | Тиешелүү продукт конфигурациясын аныктайт |
| Номиналдуу жыштык | 50/60 Гц | AC электр тутумунун жалпы жыштыктарына дал келет |
| Экинчилик ток | 1A / 5A | Туташкан жабдуулар менен шайкештикти аныктайт |
| Материал | Отко чыдамдуу ABS | механикалык коргоо жана электр коопсуздугун колдойт |
| Core | Тороидалдык кремний болот | Токтун өзгөрүшү үчүн магниттик жолду камсыз кылат |
| Изоляция | Эпоксиддүү чайыр куюу | Жылуулоону жана айлана-чөйрөгө туруктуулукту жакшыртат |
| Тиешелүү система чыңалуусу | 35кВ төмөн | Электрдик колдонуунун болжолдуу диапазонун аныктайт |
Тактык классы жана номиналдык жүк да кылдат каралышы керек. Ар кандай тиркемелер үчүн өлчөөчү ток трансформатору, коргоочу ток трансформатору же кош орогуч конфигурация талап кылынышы мүмкүн. Талап кылынган баштапкы ток диапазону максималдуу мүмкүн болгон токтун ичинен гана тандалбастан, иш жүзүндө иштөө шарттарына дал келиши керек.
Негизги ток трансформатору кайда колдонулат?
Компакт түзүлүшү жана түз өткөргүчтөр аркылуу түзүлүшү трансформатордун бул түрүн электрдик өлчөө жана коргоо колдонмолоруна ылайыктуу кылат.
- Электр энергиясын бөлүштүрүүчү шкафтар:Бөлүштүрүүчү жабдуулардын ичиндеги учурдагы өлчөө жана мониторингди колдойт.
- Эсептөө панелдери:Электрдик өлчөө системалары үчүн учурдагы сигналдарды берет.
- Орто вольттогу бөлүштүргүч:Ылайыктуу ГИС, RMU жана коммутаторлордун конфигурацияларына интеграцияланышы мүмкүн.
- Подстанциялар:Учурдагы үлгүлөрдү алуу жана релелик коргоо функцияларын колдойт.
- Өнөр жай автоматташтыруу:Өнөр жайлык энергияны башкаруу тутумдарынын ичинде электрдик мониторингди иштетет.
- Кайра жаралуучу энергия системалары:Электр дизайны жана трансформатордун спецификациялары шайкеш келген учурдагы мониторингди колдой алат.
- Реконструкциялоо долбоорлору:Ылайыктуу бөлүнүүчү өзөктүү конфигурация системанын дизайны уруксат берген учурдагы өткөргүчтөрдүн айланасына орнотууну жөнөкөйлөтөт.
Реконструкциялоо иштери үчүн тандоодон мурун орнотуу шарттары бааланышы керек. Негизги терезе, өткөргүчтүн өлчөмү, номиналдык ток, изоляция талаптары жана жеткиликтүү орнотуу мейкиндиги бардык реалдуу системага дал келиши керек.
Негизги аткаруу артыкчылыктары кандай?
Компакттуу интеграция
Шакек түрүндөгү түзүлүш негизги өткөргүчтүн өзөктөн өтүшүнө мүмкүндүк берип, электр шкафтары жана коммутаторлор үчүн компакт өлчөө түзүмүн түзөт.
Туруктуу ток өлчөө
Toroidal кремний болот өзөгү жана жез экинчи орогуч өлчөө жана коргоо колдонмолору үчүн туруктуу ток кайра мүнөздөмөлөрүн камсыз кылуу үчүн иштелип чыккан.
Insulation Protection
Эпоксиддүү чайыр куюу электрдик изоляцияны камсыз кылат жана нымдуулукка, чаңга жана механикалык экологиялык стресстерге каршы турууга салым кошот.
Ийкемдүү Колдонмо
Сериялар ар кандай негизги ток диапазондору жана тактык талаптары үчүн конфигурацияланышы мүмкүн. Демек, продукт тандоо колдонмо өлчөө, коргоо, же айкалыштырылган иш-милдеттерди багытталган же негизделген болушу мүмкүн.
Кыскартылган орнотуу татаалдыгы
Трансформатордун колдонулуучу конфигурациясы жана системанын шарттары уруксат берген учурда, өзөктүү же бөлүүчү өзөктүү түзүлүш учурдагы электр инфраструктурасына учурдагы өлчөөнү интеграциялоо үчүн талап кылынган ишти азайтышы мүмкүн.
Кантип туура моделди тандоо керек?
Ишенимдүү тандоо процесси трансформатордун физикалык көрүнүшүнөн эмес, электр тутумунан башталат. Заказ берүүдөн мурун, инженерлер жана сатып алуу топтору төмөнкү маалыматты ырасташы керек:
- Негизги ток:Өткөргүчтүн номиналдык жана күтүлгөн иштөө тогун аныктаңыз.
- Системанын чыңалуусу:Трансформатор белгиленген чыңалуу деңгээлине ылайыктуу экенин ырастаңыз.
- Жыштыгы:Колдонмонун 50 Гц же 60 Гц иштешин колдонорун текшериңиз.
- Экинчи чыгаруу:Туташкан эсептегичке, релеге же мониторинг жабдууларына ылайык 1А же 5А тандаңыз.
- Тактык классы:Трансформатор өлчөө, өлчөө же коргоо үчүн колдонулганына жараша тактык талабын аныктаңыз.
- Жүк:Экинчи схеманын талап кылынган VA рейтингин текшериңиз.
- Негизги терезе:Негизги кабель же шинанын өзөктөн физикалык түрдө өтүшүн камсыз кылыңыз.
- Орнотуу чөйрөсү:Ички/тышкы шарттарды, температураны, нымдуулукту, булганууну жана жеткиликтүү корпустун коргоосун ырастаңыз.
Ири электрдик долбоорлор үчүн бул параметрлер толук коргоо жана өлчөө долбоору менен бирге каралышы керек. Туура тандалган ток трансформатору трансформатор менен ылдыйкы агымдагы мониторинг жабдууларынын ортосундагы келишпестиктин алдын алууга жардам берет.
Орнотууда кандай тажрыйбалар сакталышы керек?
Туура орнотуу электр коопсуздугу жана өлчөө көрсөткүчтөрү үчүн да маанилүү болуп саналат. Негизги өткөргүч өнүм дизайнында көрсөтүлгөндөй өзөктүн борбору аркылуу өтүп, магнит агымынын болжолдонгон бөлүштүрүлүшүн сактоого жардам бериши керек.
- Орнотуудан мурун трансформатордун рейтингин ырастаңыз.
- Негизги өткөргүч өзөк терезеси аркылуу туура келгенин текшериңиз.
- Өткөргүчтү өзөктүн ичинде туура жайгаштырыңыз.
- Экинчи терминалдар туура туташтырылганын текшериңиз.
- Экинчилик жерге туташтыруу үчүн тиешелүү талаптарды аткарыңыз.
- Ток-трансформатордун экинчи чынжырын кооптуу ачык чынжырлуу шартта иштетпеңиз.
- Зарыл болгон учурда ылайыктуу изоляцияланган монтаждоо жабдууларын колдонуңуз.
- Пландуу тейлөө учурунда терминалдарды жана изоляцияны текшериңиз.
Электр монтаждоо ар дайым квалификациялуу персонал тарабынан колдонулуучу жергиликтүү эрежелерге, системанын чиймелерине жана өндүрүүчүнүн көрсөтмөлөрүнө ылайык аткарылышы керек.
Көп берилүүчү суроолор
Негизги ток трансформаторунун негизги максаты эмне?
Анын негизги максаты жогорку AC тогу өлчөө, өлчөө, мониторинг жана релелик коргоо үчүн колдонула турган төмөнкү экинчилик токко айландыруу болуп саналат.
LMZC-10 үчүн кандай кошумча учурдагы параметрлер бар?
LMZC-10 продукт маалыматында 1А жана 5А экинчилик ток параметрлери келтирилген. Тиешелүү вариант туташкан өлчөө же коргоо жабдууларынын талаптарына жараша болот.
Трансформатор кандай чыңалуу диапазону үчүн арналган?
LMZC-10 долбоордун талаптарына ылайык 10кВ, 24кВ жана 35кВ сыяктуу тиркемелер үчүн ыңгайлаштыруу менен иштөө чыңалуулары 35кВ төмөн болгон өзгөрмө токтун электр тутумдары үчүн арналган.
Негизги дизайнды кайра жабдуу үчүн колдонсо болобу?
Ооба. Ылайыктуу өзөктүү же бөлүнүүчү өзөктүү конфигурация кайра жабдуу жана техникалык тейлөө долбоорлору үчүн пайдалуу болушу мүмкүн, анткени негизги өткөргүч кадимки бөлүнгөн баштапкы орамды талап кылбастан трансформатордон өтө алат. Иш жүзүндө орнотуунун мүмкүндүгү белгилүү бир система конфигурациясынан көз каранды.
LMZC-10 курулушунда кандай материалдар колдонулат?
Трансформатор тороидалдык кремний болоттон жасалган өзөктү, жогорку өткөргүчтүү жездин экинчи орогучун, эпоксиддик чайырдан куюлуучу изоляцияны жана отко чыдамдуу ABS корпусун колдонот.
Продукт сыртка орнотууга ылайыктуубу?
Шилтемеленген продукт маалыматы негизинен ички тиркемелерди сүрөттөйт. Демек, сыртта колдонуу корпуска, экологиялык шарттарга, изоляцияга талаптарга жана долбоорго тиешелүү конфигурацияга ылайык бааланышы керек.
Корутунду
Негизги ток трансформатору негизги кабелди же шинаны магниттик өзөк аркылуу негизги өткөргүч катары колдонуу менен электр энергиясын бөлүштүрүү системаларында ток өлчөө жана коргоо үчүн практикалык ыкманы сунуштайт. Коммутациялык түзүлүштөрдү, бөлүштүрүүчү шкафтарды, өлчөө панелдерин, көмөкчордондорду жана өнөр жайлык электр системаларын камтыган колдонмолор үчүн баштапкы токтун, чыңалуунун, жыштыктын, экинчилик чыгуунун, тактыктын, жүктүн жана орнотуунун өлчөмдөрүнүн кылдат дал келүүсү абдан маанилүү.
Anqiang Power компаниясынын LMZC-10 тороидалдык кремний болот өзөгүн, жездин экинчи ороосун, эпоксиддүү чайырдын изоляциясын жана ишенимдүү ток үлгүсүн жана коргоону талап кылган колдонмолор үчүн компакт корпусту айкалыштырат. Эгер сиз жаңы орнотуу, кайра жабдуу долбоору же жекелештирилген электр энергиясын бөлүштүрүү системасы үчүн ток трансформаторун тандап жатсаңыз, негизги ток трансформаторунун спецификацияларын жанабиз менен байланышыңызСиздин номиналдык ток, чыңалуу деңгээли, тактык классы, экинчилик ток жана орнотуу талаптары ылайыктуу чечимди талкуулоо үчүн.
