кесиптик электр жабдууларын өндүрүүчүсү катары,Anqiang Powerишенимдүү камсыз кылатНөл ырааттуу ток трансформаторукалдык токту аныктоо жана электр энергиясын бөлүштүрүүчү системаларда жерге тийүү коргоону колдоо үчүн иштелип чыккан. Бөлүнгөн өзөктүү түзүлүшү, туруктуу магниттик аткаруусу жана ыңгайлуу орнотуу аны каталарды тез аныктоо жана ишенимдүү иштөө зарыл болгон коргоо жана мониторинг жүргүзүү үчүн ылайыктуу кылат.
Нөл ырааттуу ток трансформатору – токтун дисбалансынан жана жерге тийүүлөрдүн натыйжасында пайда болгон калдык же нөлдүк ырааттуу токту аныктоо үчүн колдонулуучу адистештирилген ток трансформатору. Биринчи кезекте жеке фазалык токторду өлчөгөн кадимки ток трансформаторлорунан айырмаланып, бул аппарат трансформатордун өзөгү аркылуу өткөн бириккен токту көзөмөлдөйт. Кадимки иштөө шарттарында көзөмөлгө алынган токтун вектордук суммасы нөлгө жакын. Жерге туташтыруу же агып кетүү жолу пайда болгондо, баланс өзгөрүп, калдык ток аныкталат. Андан кийин бул сигнал тийиштүү коргоочу иш-аракетти баштоо үчүн коргоо релесине өткөрүлүп берилиши мүмкүн.
Өнөр жай бөлүштүрүү тармактары, көмөкчордондор, бөлүштүрүүчү түзүлүштөр жана реконструкциялоо долбоорлору үчүн туура трансформаторду тандоо негизги дизайнга, тешиктин өлчөмүнө, изоляцияга, орнотуу ыкмасына, тактыгына, релелик шайкештигине жана айлана-чөйрөнүн шарттарына көңүл бурууну талап кылат. Туура тандалган нөлдүк ырааттуу ток трансформатору каталардын мониторингин жакшыртат, ошол эле учурда коргоо тутумдарына натыйжалуураак жооп кайтарууга жардам берет.
Нөл ырааттуу ток трансформатору деген эмне?
Нөл ырааттуу ток трансформатору кантип иштейт?
Заманбап нөл ырааттуу ток трансформаторунун негизги өзгөчөлүктөрү кандай?
Нөл ырааттуу ток трансформатору кайда колдонулат?
Кантип туура трансформаторду тандоо керек?
Орнотуу учурунда эмнени эске алуу керек?
Продукттун мүнөздөмөлөрү жана тандоо маалымдамасы
Нөл ырааттуу ток трансформатору, көбүнчө негизги баланстык ток трансформатору же калдык ток трансформатору деп аталат, электр чынжырындагы ток дисбалансын аныктоо үчүн иштелип чыккан. Анын негизги колдонулушу жерге тийүү, изоляция көйгөйлөрү же агып кетүү жолдору менен байланышкан калдык токту аныктоо болуп саналат.
Иштөө концепциясы кадимки фазалык ток трансформаторунан айырмаланат. Бир гана өткөргүчтү өлчөөнүн ордуна, корголгон чынжырга тиешелүү өткөргүчтөр магниттик өзөктөн өтөт. Өткөргүчтөр аркылуу өткөн токтар тең салмактуу болгондо, алардын магниттик таасирлери негизинен бири-бирин жокко чыгарат. Бузулуу токтун күтүлбөгөн жол аркылуу агып кетишине себеп болгондо, өзөктө калдык магнит талаасы пайда болуп, экинчи орогуч тиешелүү сигналды чыгарат.
Бул иштөө принциби трансформаторго коргоо релелери жана башка мониторинг жабдуулары менен бирге иштөөгө мүмкүндүк берет. For electrical engineers and system integrators, the device therefore serves as an important sensing component within an overall earth fault protection scheme.
Иштөө принциби Кирхгофтун Учурдагы Мыйзамы менен тыгыз байланышта. Балансталган үч фазалуу чынжырда фазалык токтун вектордук суммасы теориялык жактан нөлгө барабар:
Ia + Ib + Ic = 0
Демек, өзөктүн ичинде пайда болгон магнит агымы минимумга түшүрүлөт жана экинчилик өндүрүш өтө аз бойдон калууда.
Жерге тийүү пайда болгондо, токтун бир бөлүгү күтүлбөгөн жол аркылуу белгиленген чынжырдан чыгып кетет. Ошентип, учурдагы баланс бузулат:
Ia + Ib + Ic ≠ 0
Натыйжада калдык ток өзөктө магнит агымын жаратат. Андан кийин экинчи орогуч коргоо релеси тарабынан аныктала турган электрдик сигналды жаратат.
Типтүү коргоо ырааттуулугу төмөнкүчө чагылдырууга болот:
Бул процесс жеке фазалык ток трансформаторлорунун өлчөөлөрүнө таянбастан, коргоо системасына анормалдуу калдык токту аныктоого мүмкүндүк берет.

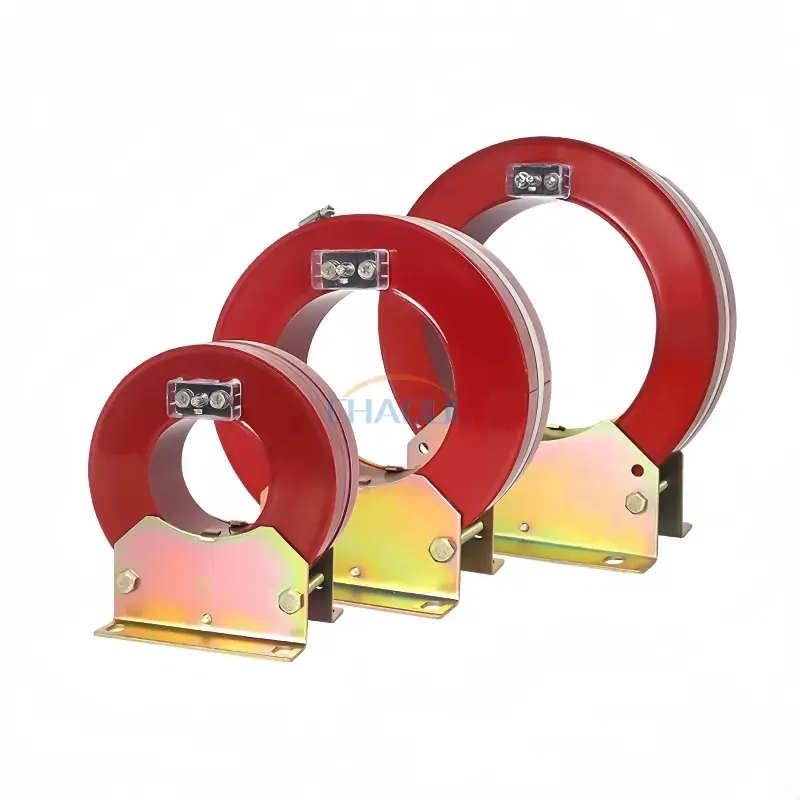

Өнөр жай электрдик колдонмолор үчүн механикалык курулуш жана электромагниттик көрсөткүчтөр бирдей мааниге ээ. Anqiang Power компаниясынын LXK сериясы эпоксиддүү чайырдан жасалган вакуумдук куюу менен бөлүнгөн өзөктүү дизайнды колдонот, бул трансформаторду кабелди алып салууну талап кылбастан учурдагы негизги кабелдердин айланасына орнотууга мүмкүндүк берет. Бул, өзгөчө, токтоп калуу убактысын азайтуу артыкчылыктуу болуп саналган кайра жабдуу жана тейлөө долбоорлору үчүн өзгөчө баалуу болушу мүмкүн.
Трансформатордун бул түрүн баалоодо бир нече мүнөздөмөлөрдү эске алуу керек:
Бул мүнөздөмөлөр негизги схеманы кеңири модификациялоосуз эле учурдагы электр инфраструктурасын жаңыртууда эки ядролуу конструкцияларды өзгөчө практикалык кылат.
Нөлдүк ырааттуу ток трансформаторун электр энергиясын бөлүштүрүү жана коргоо системаларынын кеңири спектрине интеграциялоого болот. Анын негизги ролу коргоо же мониторинг жабдууларын калдык-ток маалымат менен камсыз кылуу болуп саналат.
Типтүү колдонмолорго төмөнкүлөр кирет:
Мисалы, бөлүштүрүүчү шкафта трансформатор ылдыйкы схеманы азыктандырган өткөргүчтөрдү көзөмөлдөй алат. Эгерде изоляциянын начарлашы токтун жерге агып кетишине алып келсе, анда пайда болгон калдык токту аныктоого жана коргоо релесине берүүгө болот. Андан кийин реле өлчөнгөн шарт чынжырчанын үзгүлтүккө учурашын талап кыларын аныктай алат.
Бул ыкма баалуу, анткени анормалдуу учурдагы шарттарды эрте аныктоо жабдуулардын бузулуу коркунучун, узакка созулган иштебей калуу жана электрдик коопсуздук инциденттерин азайтууга жардам берет.
Нөл ырааттуу ток трансформаторун тандоо апертуранын өлчөмүнө гана негизделбеши керек. Инженерлер электр системасын, орнотуу чөйрөсүн, коргоо релесин жана механикалык түзүлүштү чогуу баалашы керек.
| Тандоо фактору | Эмнени эске алуу керек | Эмне үчүн бул маанилүү |
|---|---|---|
| Негизги диафрагма | Кабелдин же өткөргүчтүн түзүлүшүнө ички диаметрди дал келтириңиз | Иш жүзүндө орнотууну жана жетиштүү жолду камсыз кылат |
| Системанын Voltage | электр системасы менен шайкештигин ырастаңыз | Тиешелүү жылуулоону жана коопсуз иштешин колдойт |
| калдык ток | Күтүлгөн аныктоо диапазонун аныктаңыз | ылайыктуу коргоо сезимталдыкты камсыз кылууга жардам берет |
| Релелик шайкештик | Экинчи чыгаруу жана реле талаптарын текшерүү | Коргоо системасы сигналды туура чечмелей алышына кепилдик берет |
| Орнотуу ыкмасы | Катуу өзөктүү же бөлүнүүчү өзөктүү курулушту карап көрөлү | Бөлүнгөн өзөктүү моделдер кайра жабдуу үчүн пайдалуу |
| Экологиялык шарттар | Температура, булгануу деңгээли, нымдуулук жана орнотуу орду | Ишенимдүү узак мөөнөттүү иштешин колдойт |
Реконструкциялоо колдонмолору үчүн бөлүнгөн өзөктүү трансформатор олуттуу практикалык артыкчылыкты сунуштай алат, анткени техниктер аны баштапкы чынжырды толугу менен демонтаждоонун ордуна, жалпысынан учурдагы кабелдик түзүлүштүн айланасына орното алышат.
Туура орнотуу ишенимдүү калдык-ток өлчөө үчүн маанилүү болуп саналат. Трансформатордун апертурасы аркылуу өтүүчү өткөргүч трансформатор корголгон чынжырдын токтун толук байланышын өлчөө үчүн коргоо конструкциясына ылайык келиши керек.
орнотуудан мурун, инженерлер текшерүү керек:
Көрсөтүлгөн LXK сериялары үчүн айтылган нормалдуу иштөө шарттарына имараттын ичинде орнотуу, -5°Cден 40°Cге чейинки айлана-чөйрөнүн температурасы диапазону жана коррозияга учурабаган, булгануусу аз чөйрөлөр кирет. Инженерлер ар дайым орнотуудан мурун тандалган буюмдун техникалык документтерине каршы иш жүзүндөгү долбоордун шарттарын ырасташы керек.
Anqiang Power's LXK сериясы ар кандай негизги кабелдик түзүлүштөрдү жайгаштыруу үчүн бир нече диафрагма параметрлерин камсыз кылат. The available dimensions range from approximately 80 mm to 300 mm, giving engineers flexibility when integrating the transformer into existing distribution equipment.
| Модел | Апертура D | Өлчөм Э | Өлчөм Л | Өлчөм L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Продукт боюнча толук маалымат алуу үчүн инженерлер карап чыга алышатНөл ырааттуу ток трансформатору продукт бетижана жеткиликтүү диафрагма өлчөмдөрүн орнотуунун физикалык талаптары менен салыштырыңыз.
Анын негизги максаты жерде бузулуулар жана учурдагы агып менен байланышкан калдык же нөл ырааттуу токту аныктоо болуп саналат. Чыгуу мониторинг жана каталарды изоляциялоо үчүн коргоо релесине туташтырылышы мүмкүн.
Ооба. Бөлүнгөн өзөктүү конструкция кайра жабдуу жана техникалык тейлөө үчүн өзгөчө пайдалуу, анткени трансформаторду баштапкы кабельди ажыратууну талап кылбастан, учурдагы кабелдин айланасына чогултса болот.
Кадимки ток трансформатору көбүнчө жеке өткөргүчтөгү токту өлчөйт, ал эми нөл ырааттуулугу трансформатор анын өзөгү аркылуу өткөн өткөргүчтөрдүн вектордук байланышынан келип чыккан калдык токту аныктайт.
Типтүү колдонууга бөлүштүрүүчү шкафтар, көмөкчордондор, шакекчелердин негизги агрегаттары, трансформаторлорду коргоо тутумдары, коммутаторлордун агрегаттары жана автоматтык өчүргүчтөрдү коргоо панелдери кирет.
Маанилүү факторлорго негизги апертура, электр тутумунун талаптары, күтүлгөн калдык ток, экинчилик чыгуу, релелик шайкештик, изоляция талаптары, орнотуу ыкмасы жана айлана-чөйрөнүн шарттары кирет.
Нөлдүк ырааттуу ток трансформатору - бул заманбап жерге тийүүлөрдү аныктоо жана электрдик коргоо системалары үчүн маанилүү сезүүчү компонент. Кадимки ток балансы бузулганда пайда болгон калдык токту көзөмөлдөө менен, анормалдуу иштөө шарттарын аныктоо үчүн коргоо релелерин баалуу маалымат менен камсыз кылат. Бөлүнгөн өзөктүү конструкция орнотуунун ийкемдүүлүгүн жакшыртат, айрыкча кайра жабдуу жана тейлөө долбоорлорунда.
Ишенимдүү калдык-ток аныктоону талап кылган долбоорлор үчүн Anqiang Power бир нече диафрагма өлчөмдөрү, эпоксиддик чайырдан жасалган вакуумдук куюу, муздак прокатталган кремний болот өзөктөрү жана кычкылтексиз жез орамдары менен LXK сериясындагы чечимдерди сунуштайт. Эгерде сиз бөлүштүрүү тармагына, коммутаторлорду чогултууга же коргоо тутумуна ылайыктуу трансформаторду тандап жатсаңыз,биз менен байланышыңызсиздин техникалык талаптарды талкуулоо жана колдонмоңуз үчүн ылайыктуу Нөл ырааттуулугу ток трансформаторунун чечимин табуу.
