66KV танк түрү SF6 өчүргүч

66KV танк түрү SF6 өчүргүч (Модель: LW36-66) 50Hz AC номиналдуу жыштыгы менен 66KV электр берүү жана бөлүштүрүү системалары үчүн иштелип чыккан жогорку чыңалуудагы ачык өчүргүч болуп саналат. SF6 газын изоляциялоочу жана жааны өчүрүүчү каражат катары колдонуу менен, ал ишенимдүү коммутацияны, каталарды үзгүлтүккө учуратууну жана көмөкчордондорду, коммуналдык электр тармактарын, өнөр жай объекттерин жана кайра жаралуучу энергия долбоорлорун коргоону камсыз кылат. Автоматтык өчүргүч, ошондой эле автобус галстук өчүргүч катары жана конденсатор банкын которуу колдонмолору үчүн колдонулушу мүмкүн.

Ыкчам жандуу резервуар структурасы менен иштелип чыккан LW36-66 орнотуу мейкиндигин азайтат, ошол эле учурда мыкты электрдик натыйжалуулукту жана узак мөөнөттүү иштөө ишенимдүүлүгүн камсыз кылат. Анын өнүккөн жазгы иштөө механизми, төмөн SF6 агып чыгуу ылдамдыгы жана тейлөөгө ыңгайлуу дизайны аны коопсуз, эффективдүү жана туруктуу иштөөнү талап кылган заманбап жогорку вольттогу өткөргүч тармактары үчүн идеалдуу чечим кылат.

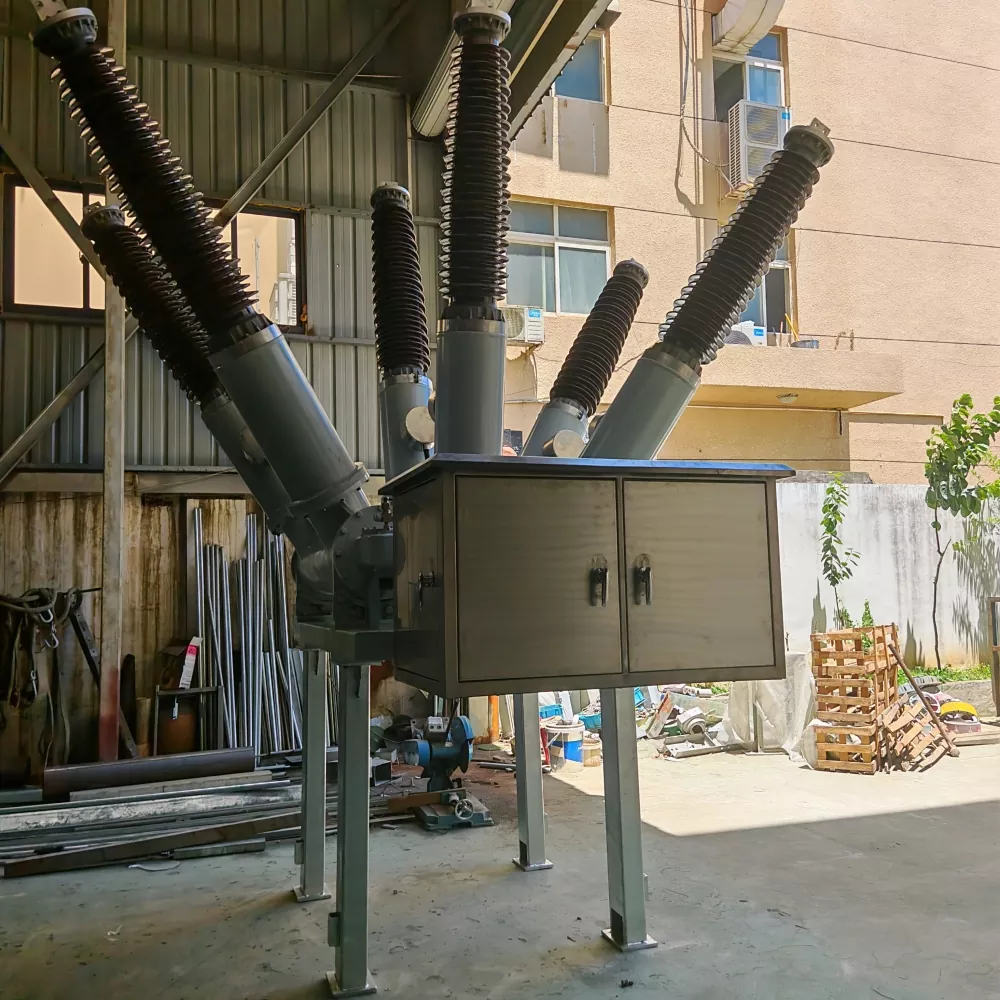

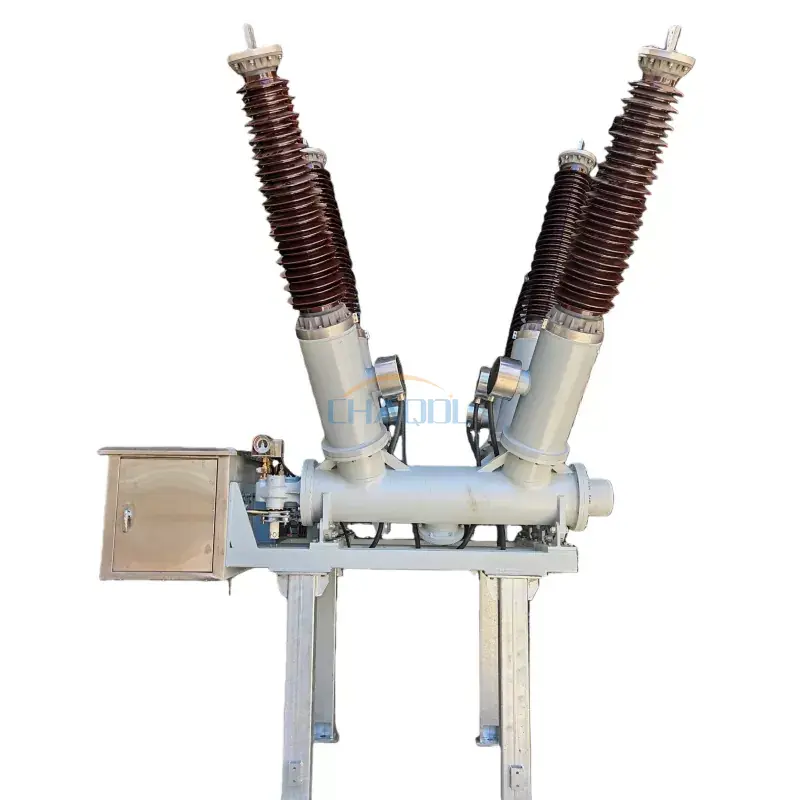

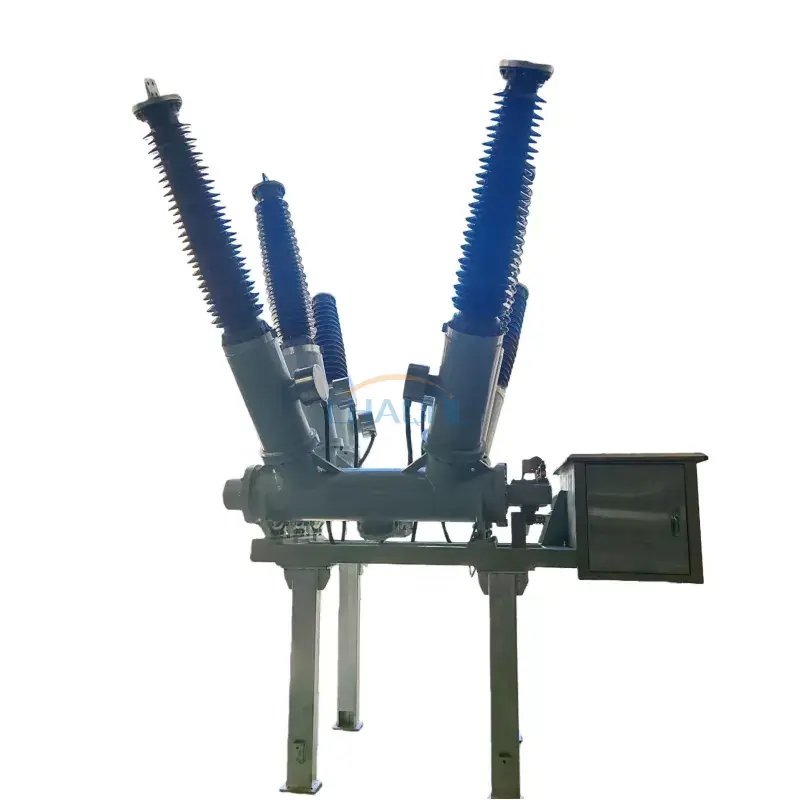

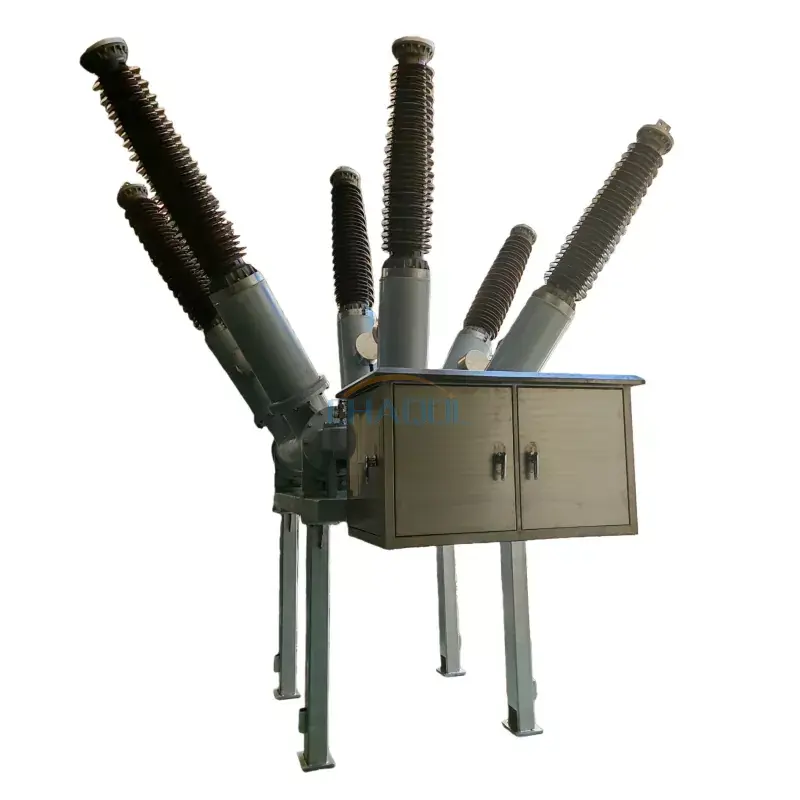

Чыныгы продукт сүрөтү

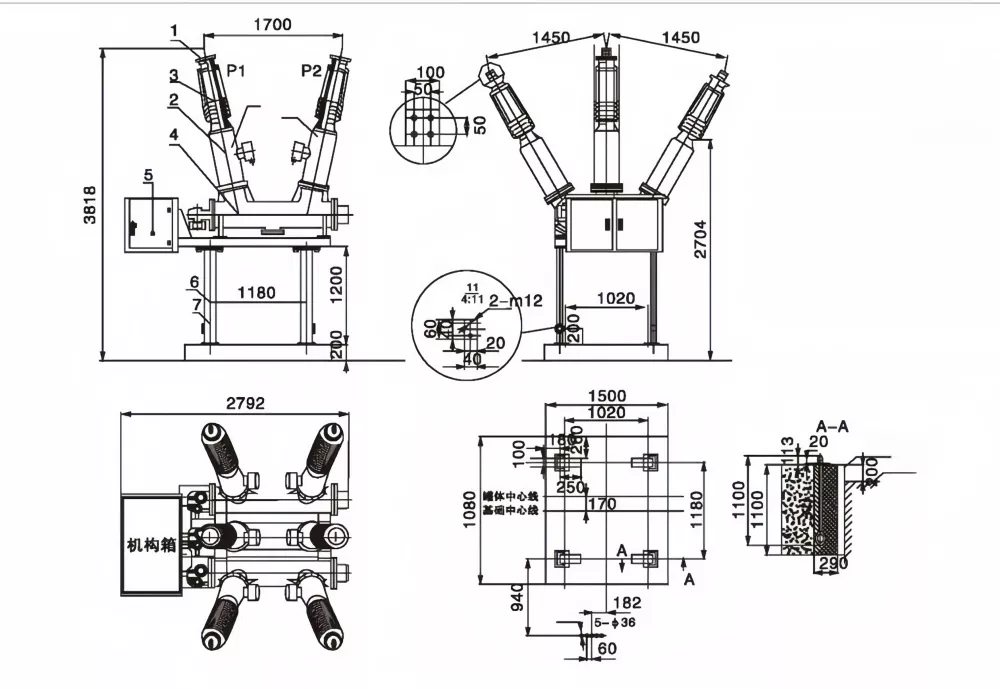

Продукциянын өлчөмдөрүнүн диаграммасы

Негизги структурасы

• Мыкты электр өткөргүчтүгү үчүн күмүш жалатылган алюминий бир фазалуу терминалдык блок.
• Жогорку бекем фарфор чыгуучу втулка жогорку жылуулоо көрсөткүчтөрү менен.
• Коргоо жана өлчөө үчүн орнотулган ток трансформатору (КТ).
• Полго орнотулган SF6 жаа өчүрүүчү камера, үзгүлтүккө учуратуу мүмкүнчүлүгү жогору.
• Жазгы иштөө механизмин жана экинчилик башкаруу компоненттерин бириктирген механизм кабинети.
• Туруктуу орнотуу үчүн оор цинктелген канал болот колдоо.
• Жакшыртылган иш коопсуздугу үчүн бир нече жерге туташтыруу терминалдары.

Продукт өзгөчөлүктөрү

• чейин номиналдык ток3150A, оор жүк өткөрүү колдонмолору үчүн ылайыктуу.
• Өркүндөтүлгөн SF6 газ изоляциясы технологиясы эң сонун диэлектрдик күчтү жана жаанын ишенимдүү өчүүсүн камсыз кылат.
• 31,5 кА үзгүлтүккө учуратуу мүмкүнчүлүгү жана 10 000ге чейин механикалык операциялар менен узак электр туруктуулугу.
• Жылдык SF6 газдын агып чыгуу ылдамдыгы 0,5% дан төмөн, техникалык тейлөө талаптарын азайтат жана узак мөөнөттүү мөөр басуунун ишенимдүүлүгүн камсыз кылат.
• The66KV танк түрү SF6 өчүргүчБулгануу деңгээли IV жана айлана-чөйрөнүн температурасы -40°Cден +40°Cге чейинки оор тышкы чөйрөлөр үчүн иштелип чыккан.
• Компакттуу танк түрүндөгү конструкция механикалык туруктуулукту жогорулатуу менен бирге орнотуу мейкиндигин азайтат.
• Алыстан мониторинг жүргүзүү, көмөкчордондорду автоматташтыруу жана заманбап акылдуу тармак тиркемелери үчүн ылайыктуу.

Техникалык мүнөздөмөлөр

Иштөө механизминин спецификациялары

Тиркемелер

The66KV танк түрү SF6 өчүргүчишенимдүү которуу жана коргоо зарыл болгон жогорку чыңалуудагы электр энергиясын берүү жана бөлүштүрүү системаларында кеңири колдонулат.

• 66 кВ көмөкчордондор
• Коммуналдык берүү жана бөлүштүрүү тармактары
• Электр энергиясын өндүрүүчү станциялар
• Кайра жаралуучу энергия тармагын интеграциялоо
• Өнөр жай электр энергиясын бөлүштүрүүчү системалар
• Конденсатор банкын алмаштыруу
• Автобус галстук жана фидер коргоо
• Акылдуу тармак жана подстанцияларды автоматташтыруу долбоорлору

Иштөө принциби

66KV танк түрү SF6 автоматтык өчүргүч изоляциялоочу жана жааны өчүрүүчү чөйрө катары күкүрт гексафториди (SF6) газын колдонот. Которуу операциясы учурунда контакттар бөлүнгөндө электр жаа пайда болот. Жогорку басымдагы SF6 газы жаа тез муздайт жана деионизациялайт, бул ката агымын коопсуз жана натыйжалуу үзгүлтүккө учуратууга мүмкүндүк берет. Мотор менен заряддалган пружинанын иштөө механизми тез ачуу жана жабуу операцияларын камсыз кылып, жогорку вольттогу электр системаларын ишенимдүү коргоону камсыз кылат.

Көп берилүүчү суроолор

66KV танк түрү SF6 автоматтык өчүргүч эмне үчүн колдонулат?

Ал көмөкчордондордун жана электр тармактарынын коопсуз жана ишенимдүү иштешин камсыздоого жардам берип, 66KV берүү жана бөлүштүрүү системаларында которуштуруу, коргоо жана каталарды үзгүлтүккө учуроо үчүн колдонулат.

SF6 танк түрүндөгү автоматтык өчүргүчтүн кандай артыкчылыктары бар?

SF6 танк тибиндеги автоматтык өчүргүчтөр мыкты изоляция көрсөткүчтөрүн, жогорку үзгүлтүккө учуратуу жөндөмдүүлүгүн, компакт түзүлүшүн, техникалык тейлөөнүн төмөн талаптарын жана узак механикалык кызмат мөөнөтүн сунуштайт.

Бул өчүргүчтү конденсатор банкын алмаштыруу үчүн колдонсо болобу?

Ооба. LW36-66 конденсатор банкын которуу, автобус галстук колдонмолору жана жогорку чыңалуудагы электр өткөргүч линияларын коргоо үчүн ылайыктуу.

Автоматтык өчүргүч катаал тышкы чөйрөгө ылайыктуубу?

Ооба. Ал булгануунун IV деңгээлиндеги шарттарда жана -40°Cден +40°Cге чейинки айлана-чөйрөнүн температурасында ишенимдүү иштөө үчүн иштелип чыккан, бул тышкы орнотууларды талап кылуу үчүн ылайыктуу.
