40.5KV тышкы ажыратуучу өчүргүч

Model:GW5-40.5

Anqiang Power компаниясынын өз алдынча иштелип чыккан 40.5KV сырткы өчүрүү которгучу кош мамычалуу, горизонталдуу тыныгуу, борборду ачуу түрү жана бир же эки тарабында жерге туташтыргычтар менен жабдылышы мүмкүн. Бул 40.5KV, 72.5KV жана 126KV номиналдык чыңалуу деңгээли менен AC 50Hz колдонмолору үчүн ылайыктуу тышкы жогорку вольттогу түзүлүш. Биз аны чиймелерге же кардарлардын талаптарына ылайыкташтыра алабыз.

Сурамжылоо жөнөтүү

Продукт Description

GW5 сериясы40.5KV тышкы ажыратуучу өчүргүчAC 50Hz шарттарында иштеген орто жана жогорку чыңалуудагы берүү жана бөлүштүрүү тармактары үчүн иштелип чыккан. Ал подстанцияларда жана электр станцияларында жүк агымы жок чыңалуудагы чынжырларды коопсуз изоляциялоо үчүн кеңири колдонулат. структурасы катаал тышкы чөйрөдө туруктуу электр клиренсин жана күчтүү механикалык ишенимдүүлүгүн камсыз кылуу, эки мамыча горизонталдуу V-түрү ачуу механизмин кабыл алат.

Салттуу изоляциялык өчүргүчтөр менен салыштырганда, бул40.5KV тышкы ажыратуучу өчүргүчжакшыртылган шамалга туруктуулукту, булганууга каршы жакшырды жана туруктуу байланыш тутумун камсыздайт, бул жээктеги, чөлдүү жана жогорку нымдуу аймактарда узак мөөнөттүү иштөөгө ылайыктуу.

Негизги дизайн өзгөчөлүктөрү

Жакшыртылган туруктуулук үчүн кош мамыча V түрүндөгү горизонталдуу ачылыш структурасы
Жогорку бекем фарфор же курама изоляторлор менен модулдук уюл дизайн
Кол менен жана моторлуу иштөө режимдерин колдойт
Кошумча жерге туташтыруунун конфигурациялары: жерге туташтырылбаган, бир-негизделген, эки-негизделген
Коопсуздук үчүн негизги бычак менен жерге туташтыргычтын ортосундагы механикалык блокировка системасы
Сыртта узак мөөнөттүү тейлөө үчүн коррозияга туруктуулугу жогорулады

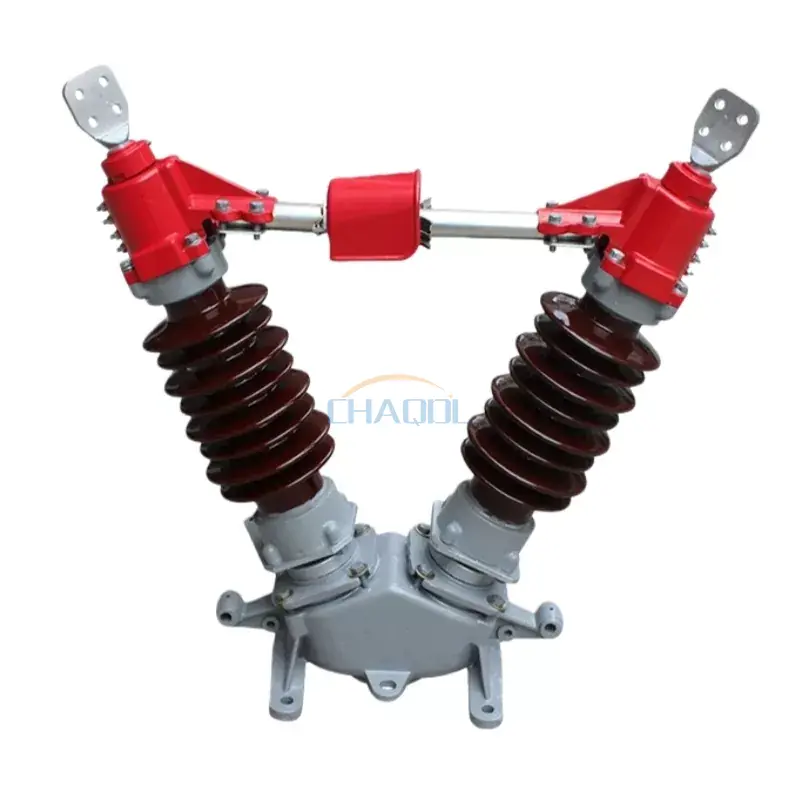

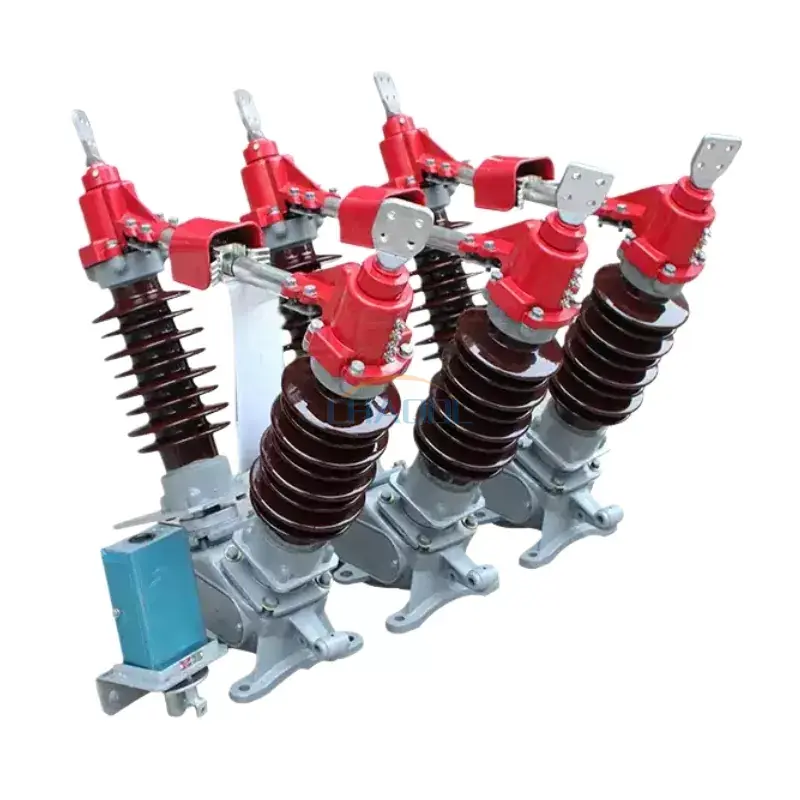

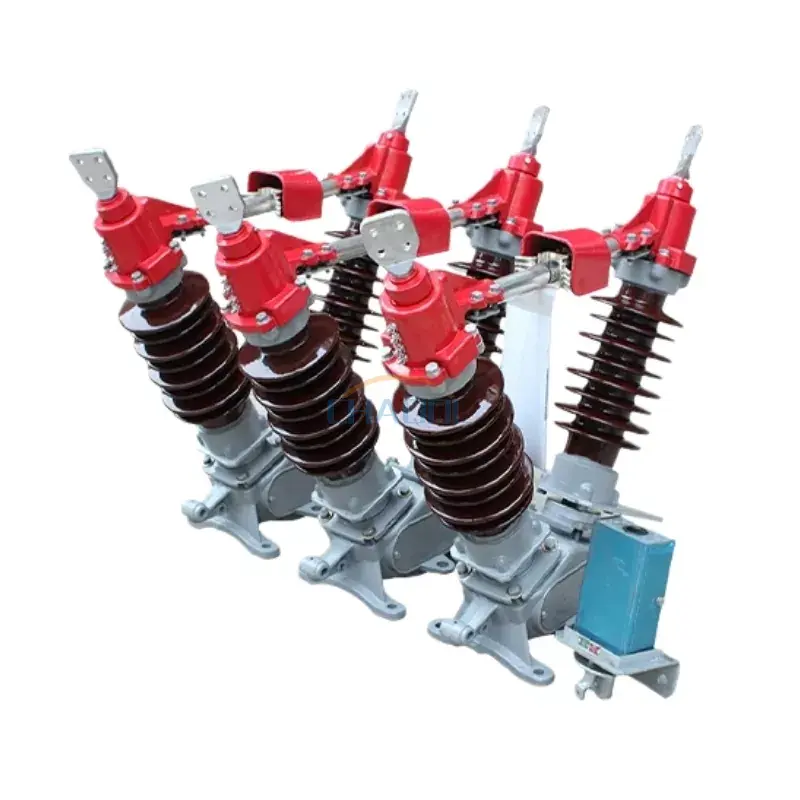

Чыныгы продукт сүрөттөр

40.5KV Outdoor Disconnecting Switch

Техникалык параметрлер

Долбоордун аталышы			Параметрдин мааниси
Номиналдуу чыңалуу			40,5 кВ	72,5 кВ			126кВ
Номиналдуу изоляция деңгээли	1 мүнөттүк кубаттуулук жыштыгы чыңалууга туруштук берет		95/115 КВ	140/160 КВ			230/245КВ
	Чагылгандын импульсу чыңалууга туруштук берет		185/215 КВ	325/375 КВ			550/630 КВ
Номиналдуу жыштык			50 Гц
Номиналдуу ток			630/1250A	1600A			2000A
Номиналдуу кыска туташуунун узактыгы			4/2сек
Номиналдуу терминалдык механикалык жүк	Горизонталдык узунунан жүк		750N	1000Н
	Горизонталдык каптал жүк		500N	750N
	Вертикалдуу күч		750N	1000Н
Жыйналма аралык			1013/1256мм	1813/2248мм
Механикалык жашоо			2000 жолу
Кол менен башкарылуучу механизм			CS17，CS17G
Мотор менен башкарылган иштөө механизми		Модел	CJ5/CJ6
		Мотордун чыңалуусу	AC220/380， DC220
		Башкаруу чынжырынын чыңалуусу	AC220， DC220
		Ачуу убактысы (электр өчүргүчтүн)	6±1с
Продукциянын салмагы		Негизделген эмес	360 кг		500 кг	800 кг
		Жалгыз жерге туташтыруу	390 кг		560 кг	900 кг
		Эки жолу жерге туташтыруу	430 кг		620 кг	1000кг

Продукциянын өлчөмдөрүнүн диаграммасы

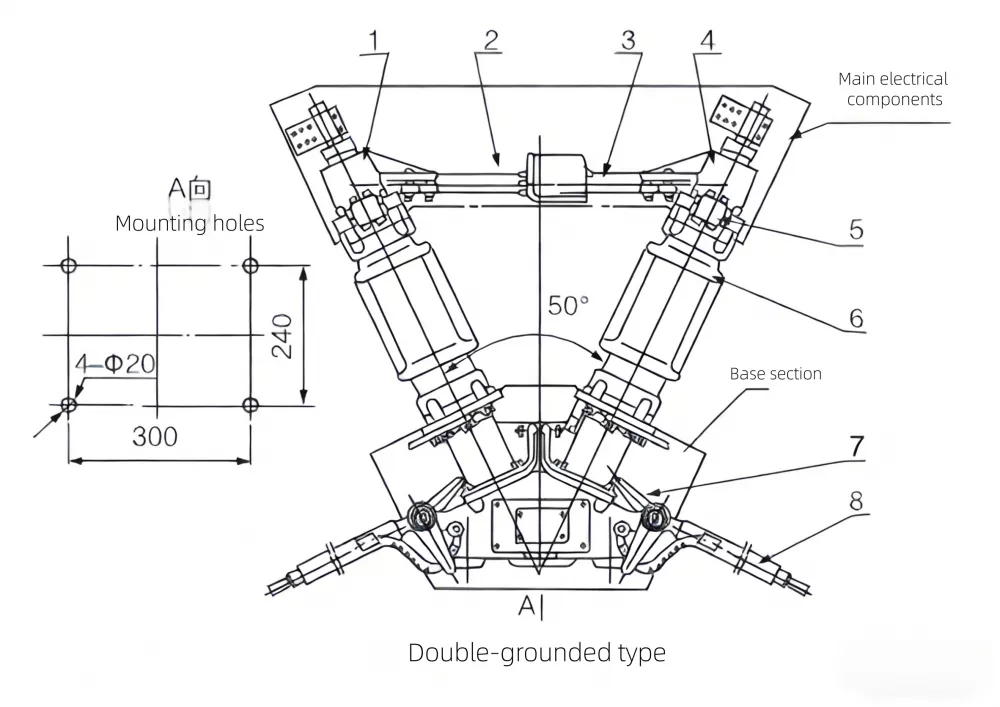

GW5-40.5KV Сырттан ажыратуучу которгучтун өлчөмдөрү диаграммасы

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Терминалдык блок
2. Негизги байланыш
3. Негизги контакт манжа
4. Терминалдык блок
5. Жерге туташтыруучу манжа
6. Посттун изолятору
7. Чектөө тактасы
8. Жерге туташтыргыч

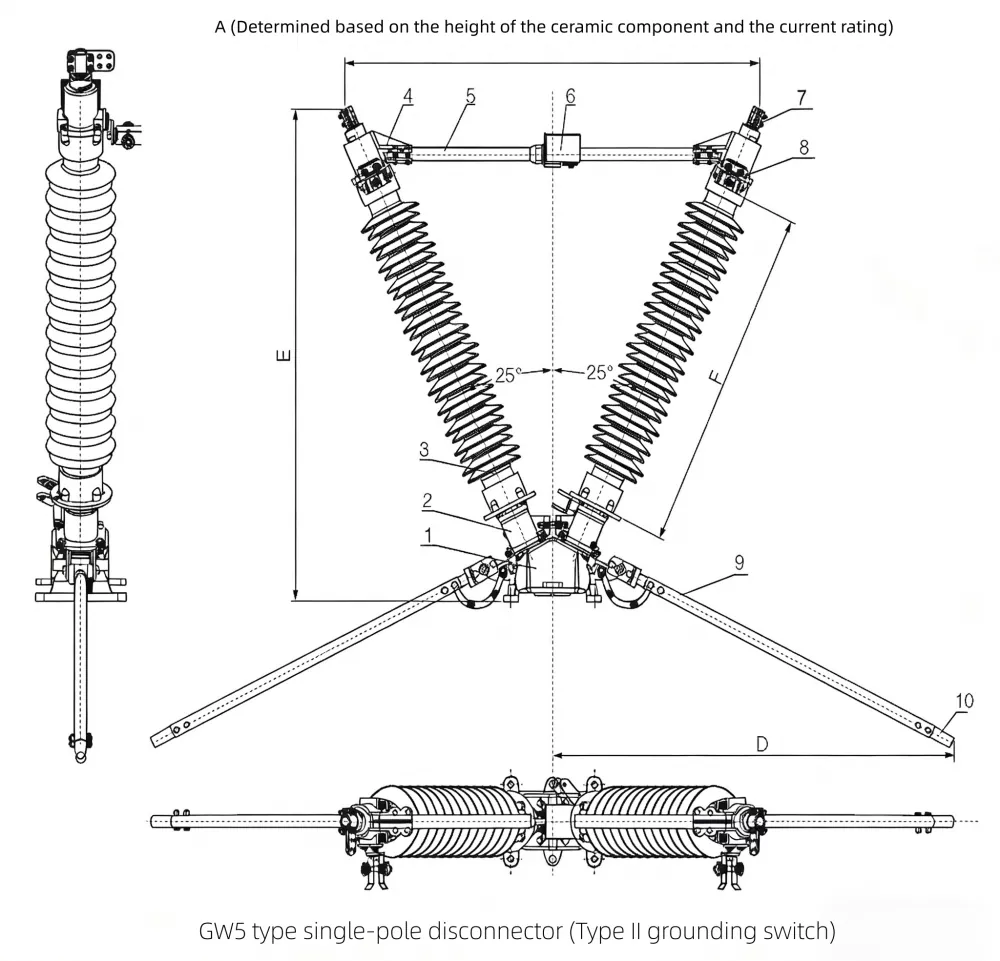

GW5-126 Сырттан ажыратуу которгучунун өлчөмдөр диаграммасы

Outdoor High Voltage Disconnect Switch Diagram

1. База
2. Колдоо
3. Изоляциялоочу пост
4. Терминалдык блок
5. Тегерек вал өткөргүч таякча
6. Чарчы вал өткөргүч таякча
7. Терминалдык кыскыч
8. Жерге туташтыргычтын стационардык контакты
9. Жерге туташтыруучу алюминий түтүк
10. Жерге туташтыргычтын контакты

Окшош продуктылар менен салыштыруу

Баалоо пункту	Биздин GW5 40.5KV тышкы ажыратуучу өчүргүч	Кадимки атаандаш модели
Структуралык туруктуулук	Кош мамычалуу V-типтүү бекемделген дизайн шамалга туруштук берүүсү жогору	Бир мамыча структурасы, төмөнкү механикалык туруктуулук
Байланыш аткаруу	Күмүш жалатылган контакт манжалары, оптималдаштырылган басым бөлүштүрүү	Стандарттык жез контакттары, тезирээк эскирүү
Сырттагы туруктуулук	Коррозияга каршы каптоо + күчөтүлгөн изолятор системасы	Негизги каптоо, чектелген жээк аткаруу
Операциянын ийкемдүүлүгү	Кол менен + моторлоштурулган операцияны блокировкадан коргоону колдойт	Көбүнчө кол менен иштөө
Тейлөө наркы	Узак механикалык иштөөсүнө байланыштуу төмөн (2000 цикл)	Жогорку тейлөө жыштыгы

Колдонмо сценарийлери

The40.5KV тышкы ажыратуучу өчүргүчкеңири колдонулат:

Жогорку вольттуу подстанциялар жана бөлүштүрүүчү түзүлүштөр
Электр өткөргүч линияларын изоляциялоо системалары
Өнөр жай электр бөлүштүрүүчү тармактар
Кайра жаралуучу энергия тармагына туташуу пункттары (шамал жана күн фермалары)
Шаардык жана айылдык электр тармактарын жаңылоо долбоорлору

Мыкты механикалык дизайны жана туруктуу электр көрсөткүчтөрү менен бул ажыраткыч тышкы чөйрөдө узак мөөнөттүү коопсуздукту жана иштөө эффективдүүлүгүн талап кылган операторлор үчүн ишенимдүү тандоо болуп саналат.
