12KV тышкы ажыратуучу өчүргүч

12KV тышкы ажыратуучу өчүргүчжүк жок шарттарда орто чыңалуудагы электр системаларын ишенимдүү изоляциялоо үчүн арналган. Бул бөлүштүрүүчү линияларды жана көмөкчордондорду коопсуз тейлөөнү жана текшерүүнү камсыз кылуучу, туруктуу механикалык аткаруу жана так ачылыш аралыгы менен тик бир үзгүлтүксүз түзүлүштү кабыл алат.

Сырткы ажыраткычтардын бул сериясы 10кВ–15кВ электр тармактарында кеңири колдонулат. Структура катуу базанын рамкасын, жогорку күчтүү колдоо изоляторлорун жана бычак тибиндеги өткөргүч бычак системасын бириктирет. Күчөтүлгөн өзүн-өзү кулпулоо механизми менен ал катуу шамалда, булганууда жана температуранын өзгөрүүсүндө да туруктуу иштешин камсыз кылат.

Структуралык артыкчылыктары

• так механикалык иш менен бир-тыныгуу тик ачылыш дизайн
• Ишенимдүү электрдик бөлүү үчүн бычак-которуу байланыш системасы
• Кокусунан иштөөгө жол бербөө үчүн өзүн-өзү бекитүүчү түзүлүш
• Катуу сырткы чөйрөлөр үчүн булганууга каршы жылуулоо дизайны
• Ар кандай учурдагы рейтингдер жана орнотуу муктаждыктары үчүн кошумча конфигурациялар

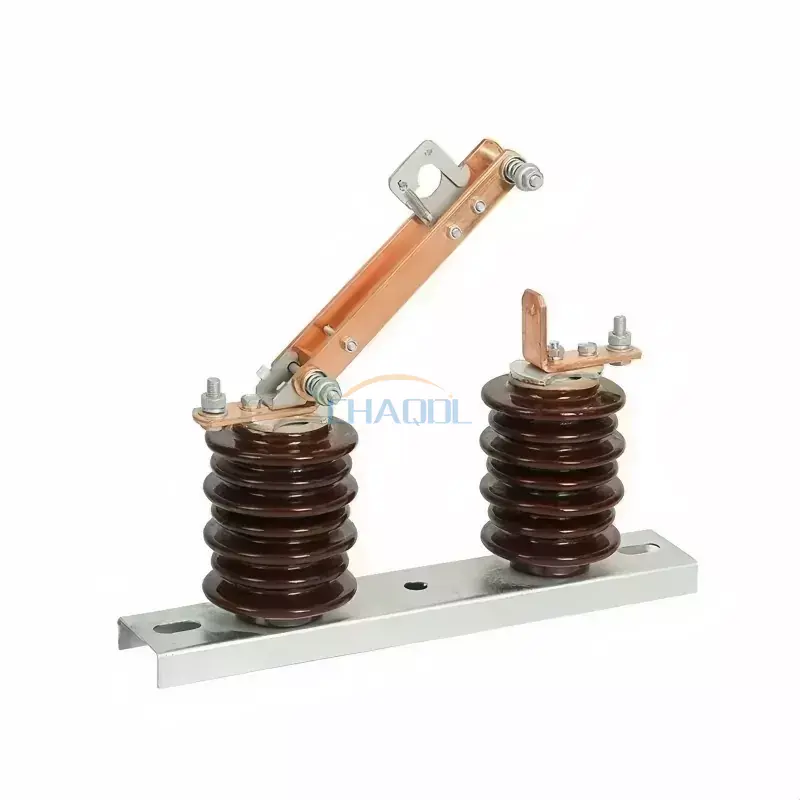

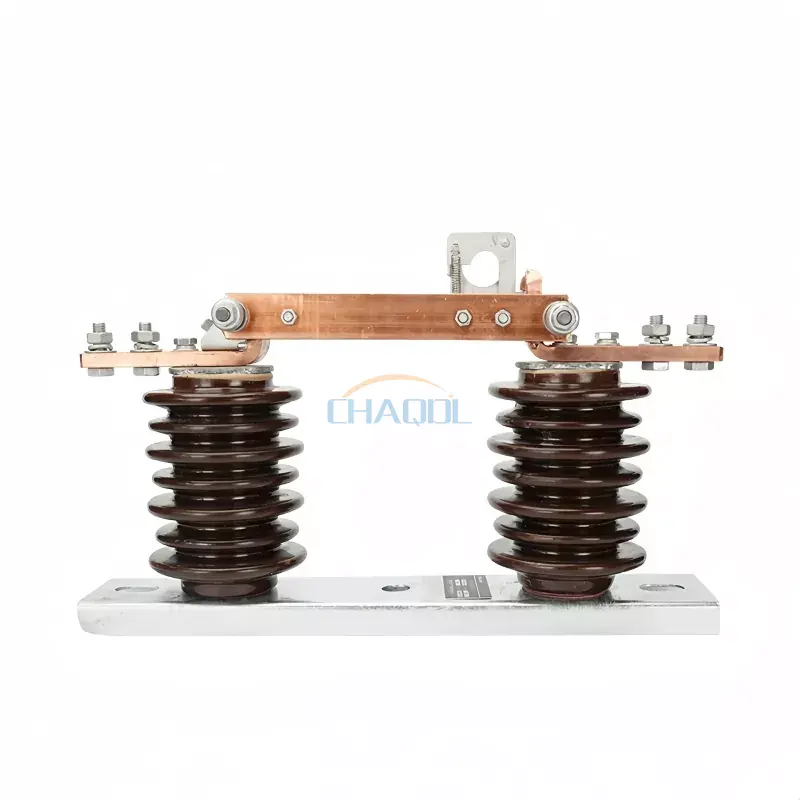

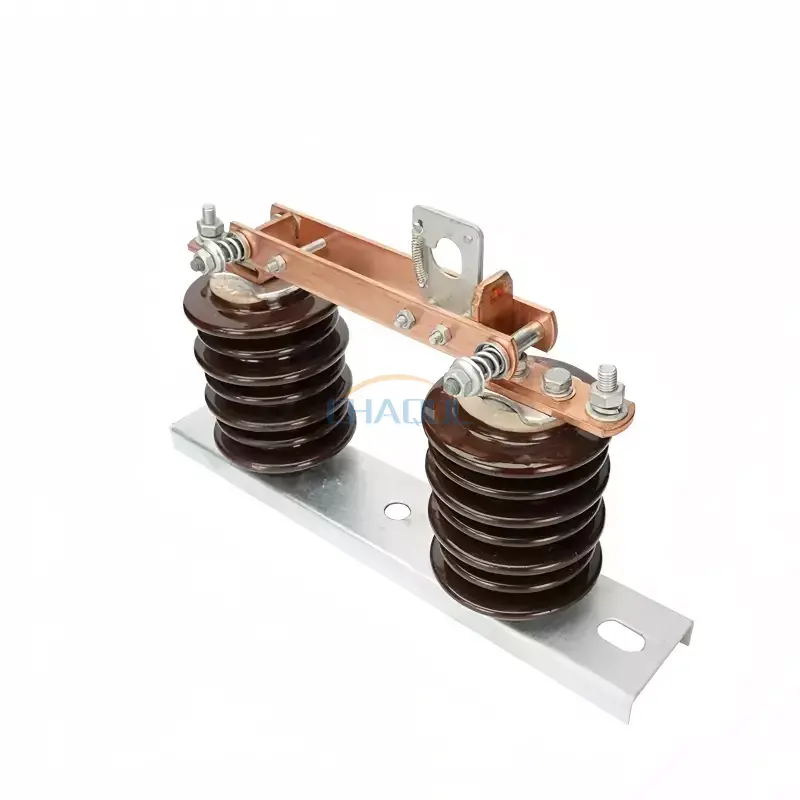

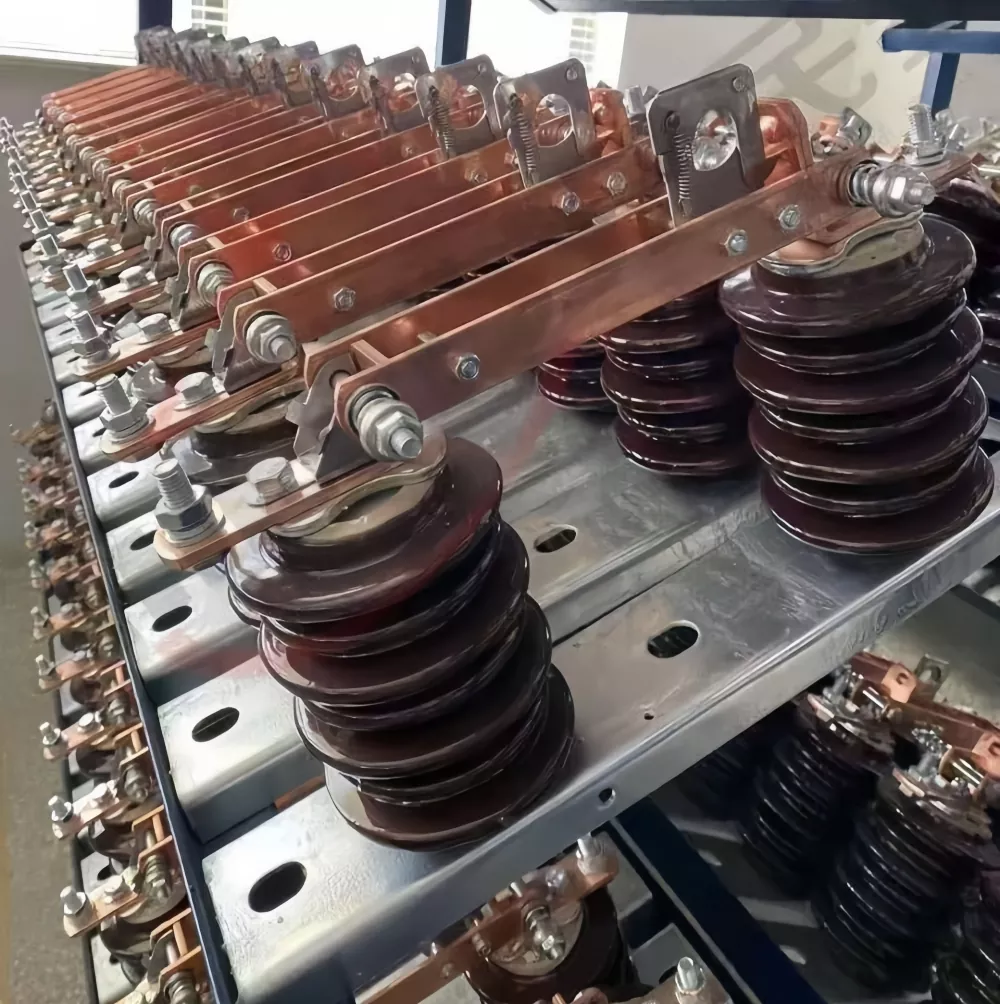

Продукт сүрөттөрү

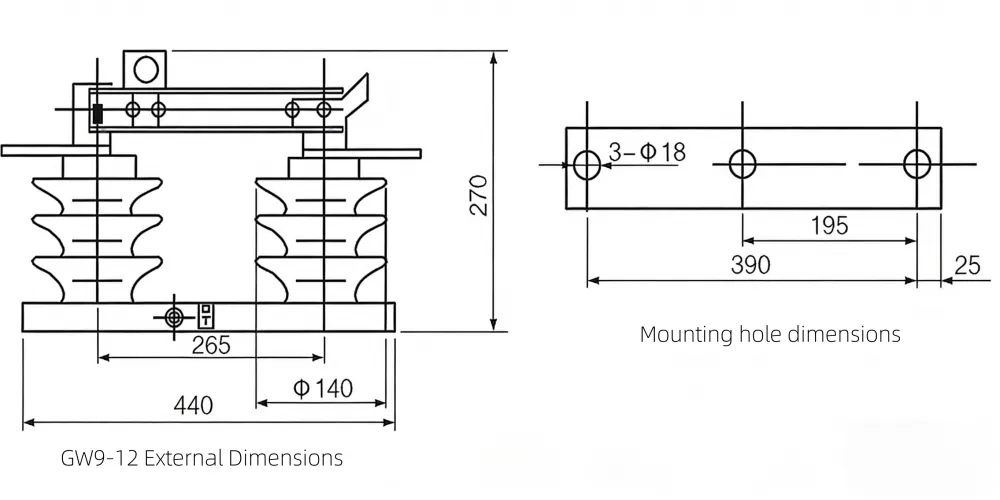

Продукциянын өлчөмдөрүнүн диаграммасы

Техникалык параметрлер

Иштөө принциби

Мунун иштөө механизми12KV тышкы ажыратуучу өчүргүчкол менен изоляциялоочу илгич таякчага негизделген. Иш учурунда илгич таякча айлануучу валды жана өткөргүч бычакты айдап, бекитүүчү түзүлүшкө кирет. Ачып жатканда, өзүн-өзү бекитүүчү механизм бошотулуп, бычак толугу менен обочолонгон абалга айланууга мүмкүндүк берет. Жабуу учурунда механизм кайра ишке кирип, автоматтык түрдө кулпуланып, зарыл болгон учурда туруктуу контакт басымын жана коопсуз электр үзгүлтүксүздүгүн камсыз кылат.

Дизайн тирүү жана обочолонгон мамлекеттердин так бөлүнүшүн камсыздайт, операциялык тобокелдикти азайтат жана бөлүштүрүүчү операторлор үчүн техникалык тейлөө коопсуздугун жакшыртат.

Колдонмо сценарийлери

• 10кВ жана 15кВ бөлүштүрүүчү тармактар
• Шаардык жана айылдык подстанциялар
• Өнөр жай электр изоляция системалары
• Аба линияларын тейлөө бөлүмдөрү
• Кайра жаралуучу энергия тармагына кошулуу пункттары

Окшош продуктылар менен салыштыруу

Көп берилүүчү суроолор

1. Бул өчүргүчтүн негизги милдети эмне?

10кВ–15кВ электр тутумдарында чыңалуу бар, бирок жүк агымы жок болгон учурда электр чынжырларын изоляциялоо үчүн колдонулат, жабдууларды жана электр өткөргүч линияларын коопсуз тейлөөнү жана текшерүүнү камсыз кылат.

2. 12KV тышкы ажыратуучу которгуч жүк астында иштей алабы?

Жок. Бул типтеги өчүргүчтөр жүксүз иштөө үчүн гана арналган. Жүктөө астында которуу контакттарды бузуп, системанын коопсуздугун бузушу мүмкүн.

3. Кандай чөйрөлөргө ылайыктуу?

Продукт тышкы көмөкчордондор, өнөр жай бөлүштүрүү системалары жана булгануу деңгээли, нымдуулук же температуранын өзгөрүшүнө ээ аймактар ​​үчүн иштелип чыккан.

4. Кандай операция ыкмалары бар?

Ал долбоордун талаптарына жараша изоляциялоочу илгич таякчасы менен кол менен иштөөнү жана кошумча мотор менен иштөөнү колдойт.

5. Ал кантип коопсуз иштешин камсыз кылат?

Ички өзүн-өзү кулпулоо механизми жана так механикалык изоляция түзүмү кокусунан өтүүнүн алдын алууга, операциялык коопсуздукту жана ишенимдүүлүктү жогорулатууга жардам берет.

6. Кандай тейлөө талап кылынат?

Контакттарды, изоляциялык беттерди жана механикалык кошулмаларды пландуу текшерүү сунушталат. Дизайн кадимки иштөө шарттарында тейлөө жыштыгын азайтат.
