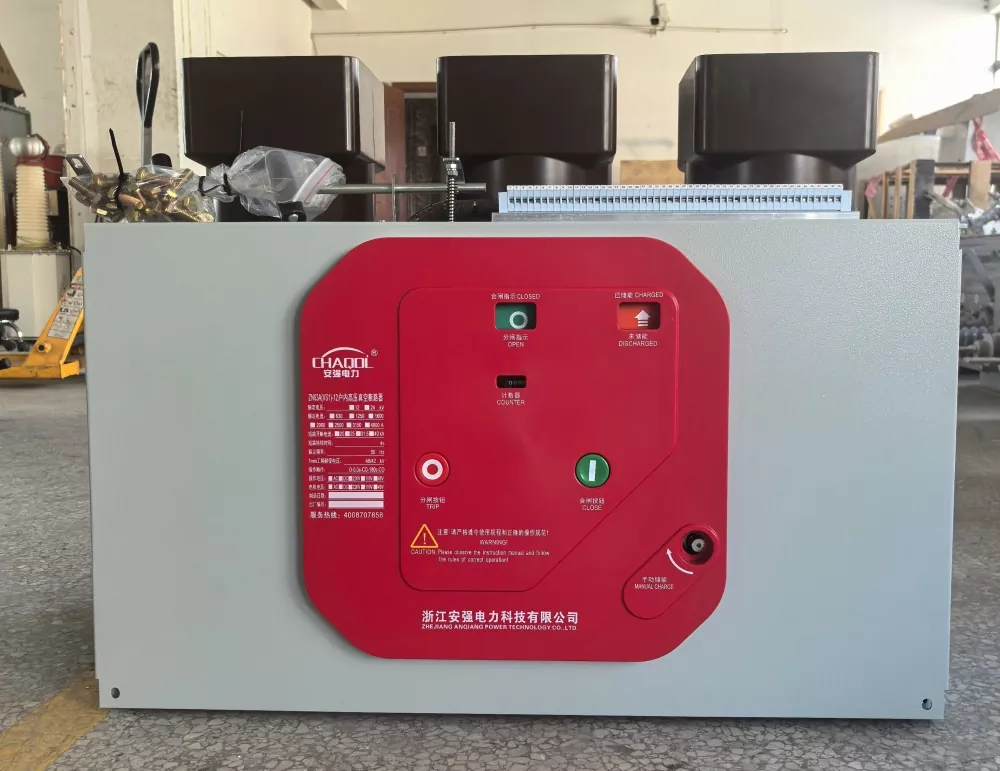

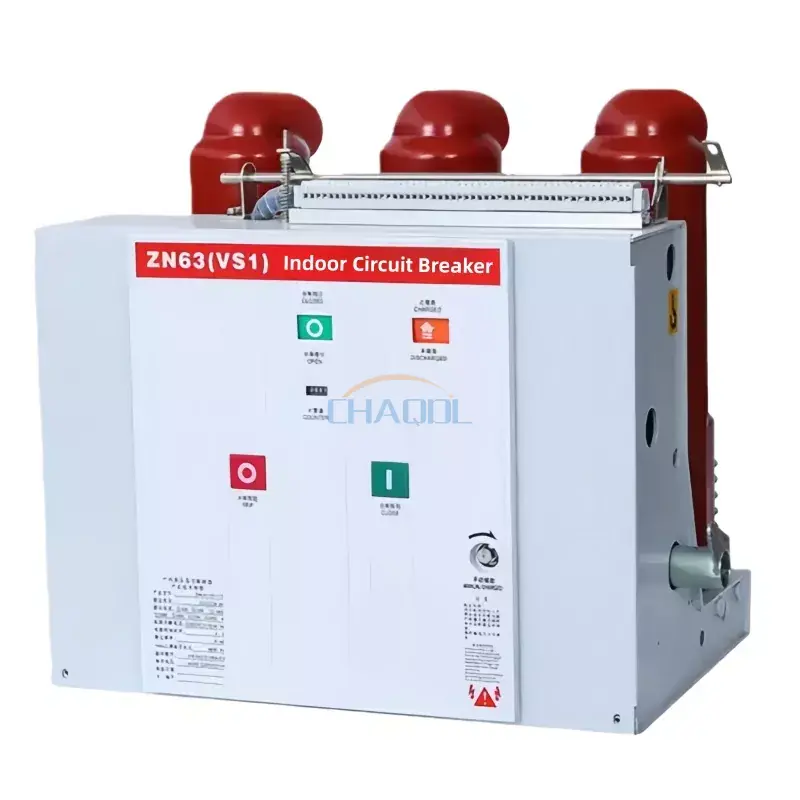

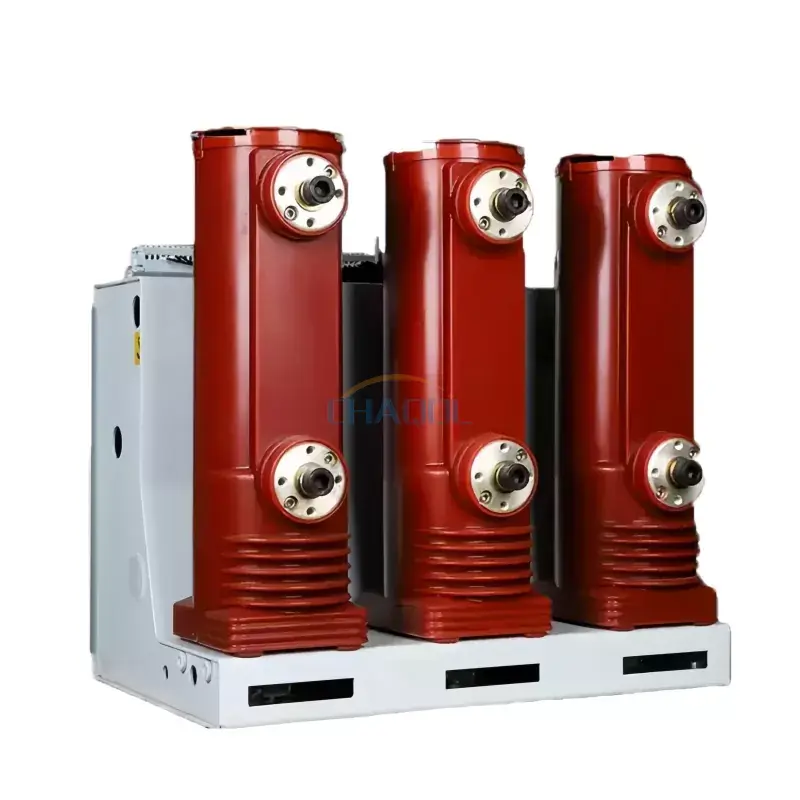

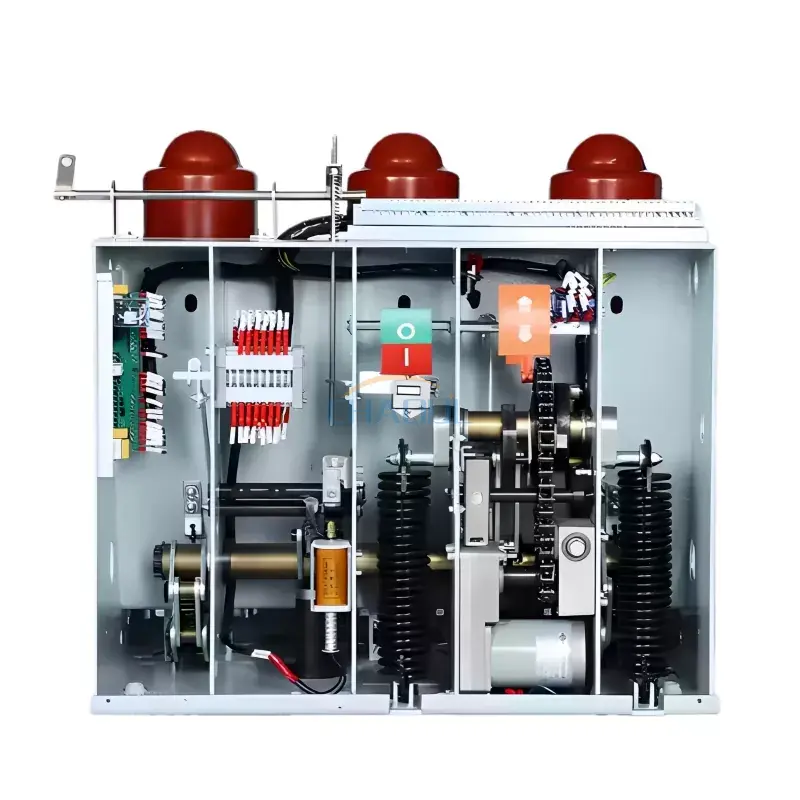

17,5 кВ стационардык типтеги жабык автоматтык өчүргүч КТБ иштөө механизминин жана автоматтык өчүргүчтүн комплекстүү дизайнын кабыл алат. Кээ бир негизги схемалар автоматтык өчүргүчтүн кичирейтүүсүнө, жогорку ишенимдүүлүгүнө жана техникалык тейлөөсүз иштешине жетишүү үчүн толук жабылган мамычаларды колдоно алат. Бул автоматтык өчүргүч көбүнчө металл менен капталган алынуучу коммутаторлордо колдонулат жана ошондой эле XGN куту тибиндеги стационардык AC металл менен жабылган бөлүштүргүчтө колдонулушу мүмкүн.
|
Номиналдуу чыңалуу |
12/17,5КВ |
|
Номиналдуу жыштык |
50Hz |
|
Чагылгандын номиналдык импульсуна туруштук берүүчү чыңалуу (чоку мааниси) |
75кВ |
|
Номиналдуу кыска убакыт электр жыштыгына туруштук берүү чыңалуу (1 мүн.) |
42кВ |
|
Номиналдуу ток |
630/1250A |
|
Номиналдуу кыска туташуулардагы үзүлүүчү ток |
20/25кА |
|
Номиналдуу иштөө ырааттуулугу |
O～0.3s-CO-180s-CO |
|
Рейтингдүү бир/арткы конденсатор банкы үзүлүүчү ток |
630/400A |
|
Номиналдуу кыска туташуудагы үзүлүүчү ток жана үзүү операцияларынын саны |
30 жолу |
|
Жабуу убактысы |
35-70ms |
|
Ачуу убактысы (электр өчүргүчтүн) |
20-50ms |
|
Механикалык жашоо |
10 000 жолу |
|
Номиналдуу энергияны сактоо кубаттуулугу жана иштөө чыңалуу |
AC220/110 DC220/110 |
|
Үч фазалуу күйгүзүү жана өчүрүү бир убакта болбойт. |
≤ 2 мс |
|
Негизги электр чынжырынын каршылыгы |
≤ 50(630A) ≤45(1250A) |
1. Иштөө температурасы: -10 ℃ дан 40 ℃ (сактоо жана ташуу -30 ℃ уруксат берилген)
2. Бийиктиги: 1000м ашпаган
3. Салыштырмалуу нымдуулук: суткалык орточо 95% ашпаган
4. 17.5KV Fixed Type Indoor Circuit Breaker сейсмикалык интенсивдүүлүгү 8 баллдан ашпаган жана өрт, жарылуу, химиялык коррозия жана катуу vibration.Suitable жок сейсмикалык интенсивдүүлүгү 8 баллдан ашпаган жерлерде үчүн ылайыктуу болуп саналат жана өрт, катуу corrosion жана катуу vibration, жарылуу.
