10КВ ички токтун трансформатору

10KV ички ток трансформатору (модел LZZBJ9-10) орто чыңалуудагы ички электр системаларында токту так өлчөө жана коргоо үчүн иштелип чыккан. Ал, адатта, үзгүлтүксүз иштөөдө сигналдын туруктуу чыгышы жана изоляциянын ишенимдүүлүгү талап кылынган бөлүштүрүүчү аппараттардын панелдеринде, өлчөөчү шкафтарда жана компакт-подстанцияларда орнотулат.

Бөлүштүрүү автоматикасында жана өнөр жай электр тармактарында 10КВ ички ток трансформатору жогорку баштапкы токту өлчөө приборлору жана коргоо релелери үчүн стандартташтырылган экинчи сигналдарга айландырууда маанилүү ролду ойнойт. Анын эпоксиддүү чайырдан куюлган структурасы механикалык күчтү жакшыртат жана нымдуу же чаңдуу ички чөйрөдө туруктуу иштөөнү камсыз кылат.

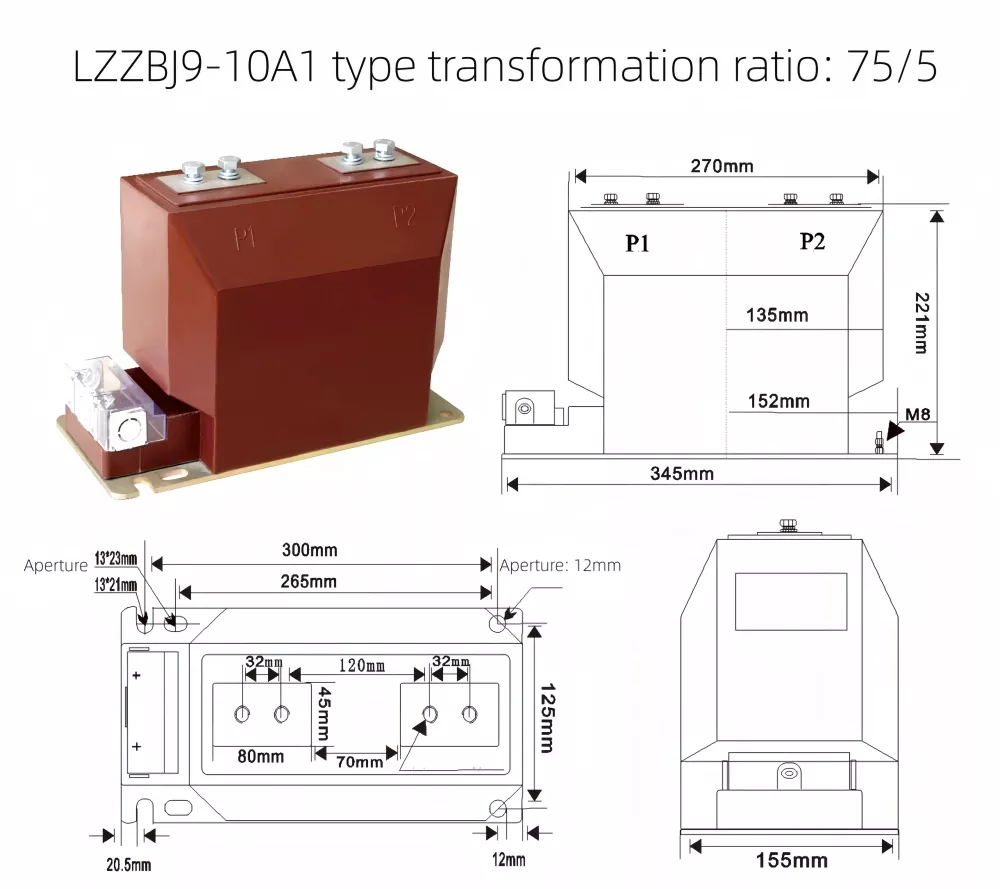

Продукт дисплей жана өлчөмдөр диаграммасы

Инженердик долбоорлоо жана функционалдык структура

Бул серия толугу менен жабык эпоксиддик чайыр куюу процессин кабыл алат, ал темир өзөктү, экинчи орогучту жана изоляция системасын компакттуу корпуска бириктирет. Дизайн жарым-жартылай разряд коркунучун азайтат жана диэлектрдик күчтү күчөтүп, аны энергия менен камсыздалган коммутаторлордо узак мөөнөттүү иштетүүгө ылайыктуу кылат.

10KV ички ток трансформатору ошондой эле экинчи зымдарды коргоо үчүн күчөтүлгөн терминалдык куту менен жабдылган, ошондой эле өндүрүштүк чөйрөдө коопсуз орнотууну жана электр коопсуздук стандарттарына шайкеш келүүнү камсыз кылган жерге туташтыруу базасы.

Техникалык параметрлер

LZZBJ9-10 модели электр бөлүштүрүү системаларында ар кандай өлчөө жана коргоо талаптарын канааттандыруу үчүн бир нече негизги учурдагы конфигурацияларды жана тактык класстарын колдойт.

Номиналдуу экинчи ток: 5A же 1A

Номиналдуу жылуулоо деңгээл: 12/42/75KV

Колдонмо сценарийлери

Ток трансформаторунун бул түрү электр энергиясын бөлүштүрүүчү шкафтарда, ички подстанцияларда, өнөр жай автоматташтыруу системаларында жана энергияны башкаруу системаларында кеңири колдонулат. Бул үзгүлтүксүз жүк шарттарында жогорку өлчөө тактыгын жана узак мөөнөттүү туруктуулукту талап чөйрөлөр үчүн өзгөчө ылайыктуу болуп саналат.

10KV ички ток трансформатору, адатта, коргоо релелери, энергия эсептегичтери жана акылдуу тармак инфраструктурасында жана өнөр жайлык электр энергиясын башкаруу тармактарында мониторинг системалары менен бириктирилген.

Орнотуу жана коопсуздук дизайн

Продукциянын базасы бир нече монтаждоо тешиктери жана жерге туташтыруучу терминалдар менен иштелип чыккан, бул туруктуу бекитүүнү жана эксплуатация учурунда электрдик коопсуздукту камсыз кылат. Экинчи терминалдык куту кокустуктан жана тышкы тоскоолдуктардан кошумча коргоону камсыз кылат.

Анын компакт түзүлүшү чектелген мейкиндик коммутатор системаларында оңой орнотууга мүмкүндүк берип, зымдардын татаалдыгын азайтат жана техникалык тейлөөнүн натыйжалуулугун жогорулатат.

Көп берилүүчү суроолор

Q1: Бул ток трансформаторунун негизги милдети эмне?
A: Бул ички орто чыңалуудагы системаларда өлчөө жана коргоо үчүн жогорку баштапкы токту стандартташтырылган төмөнкү экинчилик токко айлантат.

Q2: 10KV ички ток трансформатору, адатта, кайда орнотулган?
A: Бул негизинен ички коммутаторлордо, бөлүштүрүүчү шкафтарда жана өнөр жай жана коммуналдык электр системаларында компакттуу көмөкчордондордо колдонулат.

Q3: Кадимки КТ менен салыштырганда анын негизги артыкчылыктары эмнеде?
A: Бул эпоксиддүү чайыр изоляциясын, компакт дизайнды, жогорку тактыкты жана нымдуулукка жана чаңга күчтүү каршылык көрсөтүүнү сунуштайт, бул узак мөөнөттүү иштөөгө ылайыктуу.

Q4: Бул ар кандай учурдагы диапазондорду колдоого алабы?
Ж: Ооба, ар кандай жүктөмгө жана системанын талаптарына дал келүү үчүн бир нече негизги учурдагы рейтингдер бар.

Q5: Бул акылдуу тармак колдонмолор үчүн ылайыктуу?
Ж: Ооба, ал туруктуу сигнал чыгаруусунан улам акылдуу өлчөө системаларында жана автоматташтырылган бөлүштүрүү тармактарында кеңири колдонулат.

Q6: Ал тез-тез тейлөөнү талап кылат?
A: Эч кандай тез-тез тейлөө талап кылынат. Терминалдарды жана жылуулоо абалын мезгил-мезгили менен текшерүү, адатта, жетиштүү.
