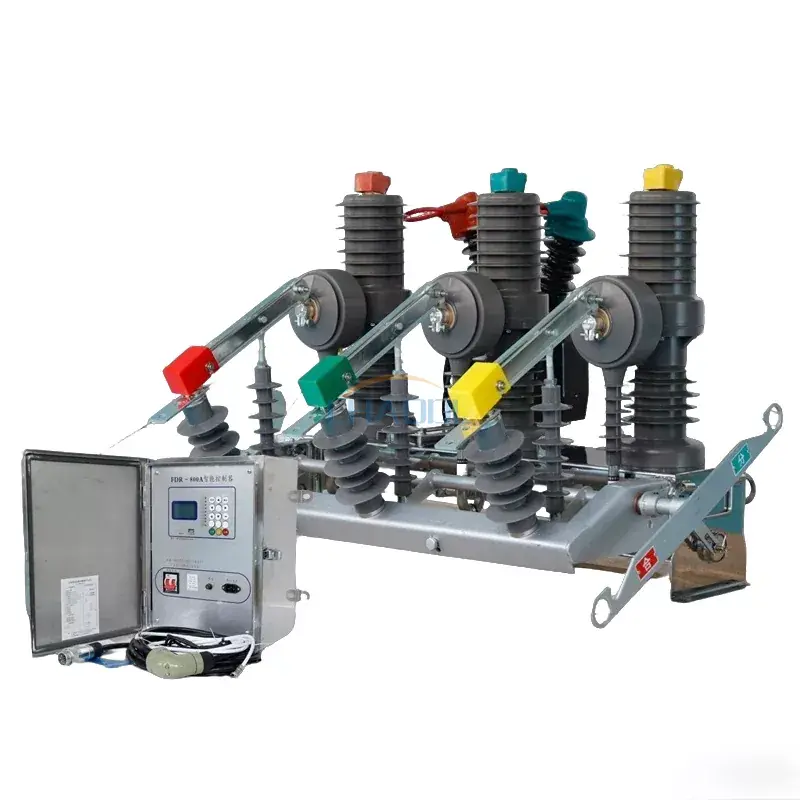

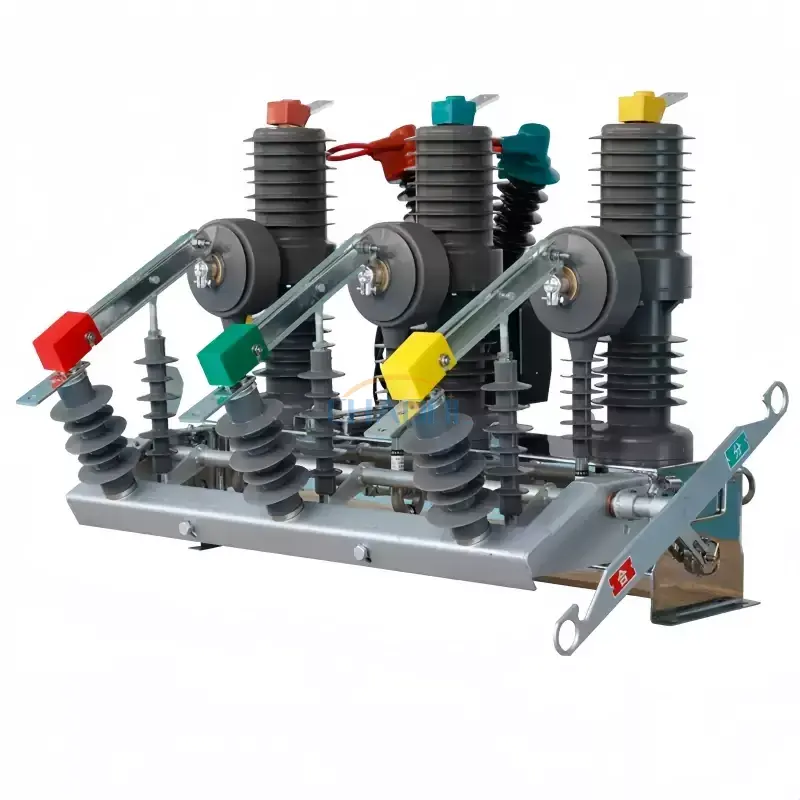

Сырттагы туруктуу магниттик өчүргүчтүн ZW32-12G же ZW32-24G продукт моделдери бар. Бул 12KV же 24KV номиналдык чыңалуусу менен үч фазалуу AC 50Hz тышкы коммутациялык түзүлүш. Тышкы туруктуу магниттик өчүргүч жүк агымдарынын ар кандай түрлөрүн жана тез-тез иштөө учурларын которуштуруу үчүн ылайыктуу, ошондой эле шаардык электр тармактарында, айылдык электр тармактарында, шахталарда жана темир жолдордо электр жабдууларын курууда жана жаңылоодо колдонсо болот.
|

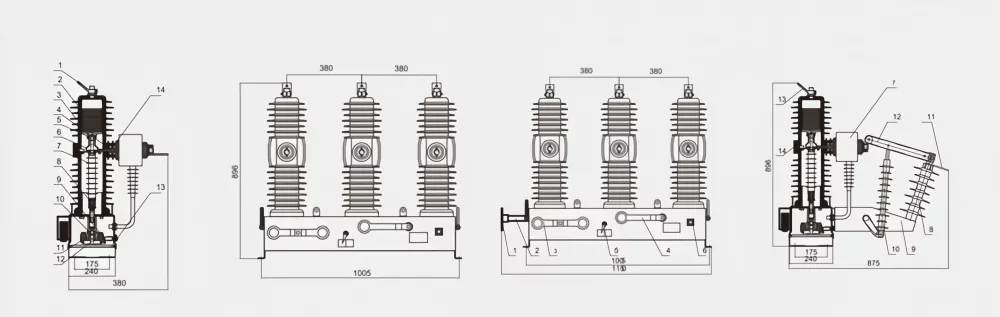

1-Жогорку розетка 2-вакуумдук үзгүч 3-изоляциялык түтүк 4-Төмөнкү чыгуу сызыгы 5-өткөргүч клип 6-Жумшак байланыш 7-изоляциялоочу таякча 8-контакттуу басым пружинасы 9-Ачуучу булак 10-Айдоочу байланыш тактасы 11-Механизмдин чыгуучу вал 12-Иштетүү механизми 13-Институционалдык куту 14-Ток трансформатору |
1-Иштөө туткасы 2-изоляцияланган шпиндель 3-Өткөргүч кол менен ачуу жана жабуу туткасы 4-электр өчүргүчтүн энергия сактоо туткасы 5-Бөлүү жана айкалыштыруу көрсөтмөлөрү 6-Зымдарды туташтыргыч 7-Ток трансформатору 8-изолятор 9-изоляциялык стеллаж 10-изоляциялоочу үлгү таякчасы 11-Терминалдык блок (кирүү жагы) 12-Изоляциялык бычак 13-Терминалдык блок (чыгаруу аягы) 14-Breaker |
|
Долбоордун аталышы |
Параметрдин мааниси |
|
Номиналдуу чыңалуу |
12/24кВ |
|
Номиналдуу жыштык |
50Hz |
|
Номиналдуу ток |
630/1250A |
|
Номиналдуу кыска туташуулардагы үзүлүүчү ток |
20/25кА |
|
Номиналдуу чокуга туруштук берүү агымы (чоку мааниси) |
50/63кА |
|
Номиналдуу кыска туташуу токтун эң жогорку маанисин түзөт |
50/63кА |
|
Номиналдуу иштөө ырааттуулугу |
0-0.3s-CO-180s-CO |
|
Механикалык жашоо |
10 000 жолу |
|
Номиналдуу кыска туташуудагы үзүлүүчү ток жана үзүү операцияларынын саны |
20 жолу |
|
1 мүнөттүк электр жыштыгы экинчи чынжыр үчүн чыңалуу сыноосуна туруштук берет |
2кВ |
|
Чагылгандын импульсу чыңалуунун эң жогорку маанисине туруштук берет |
125/145кА |
|
Салмагы |
115 кг |
