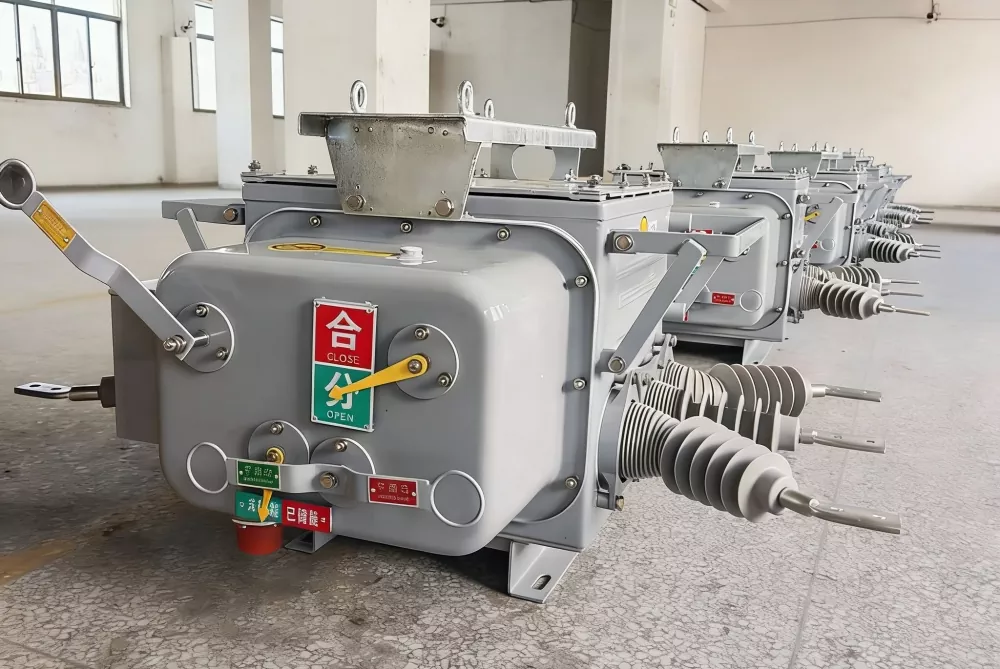

12KV сырткы устунга орнотулган өчүргүч

Model:ZW20-12F

Anqiang Power - бул 12кВ сырткы мамыга орнотулган автоматтык өчүргүчтөрдү чыгарган Кытай. Бул сырткы устунга орнотулган электр бөлүштүрүүчү жабдуу 12 кВ номиналдык чыңалууга ээ жана үч фазалуу 50 Гц AC менен иштейт. Бөлүштүрүү автоматташтыруу системаларынын талаптарына жооп берген контроллер менен колдонулганда эң сонун кайра жабуу мүмкүнчүлүктөрүн камтыйт. Ал негизинен 10кВ электр тутумдарындагы жүк агымдарын жана кыска туташуу токторун күйгүзүү жана өчүрүү үчүн колдонулат жана көмөкчордондордо жана өнөр жай жана тоо-кен ишканаларынын бөлүштүрүү системаларында колдонулат.

Сурамжылоо жөнөтүү

Продукт Description

Anqiang Powerкийинки муундагы ZW20-12F сериясын сунуштайт12KV тышкы устун орнотулган өчүргүчүч фазалуу AC 50Hz үстүнкү бөлүштүрүү системалары үчүн иштелип чыккан. Өркүндөтүлгөн вакуумду үзгүлтүккө учуратуу технологиясы жана SF6 газ менен жабылган корпус (нөлдүк басымдын дизайны) менен иштелип чыккан бул өчүргүч вакуумдук өчүргүчтүн, кайра жабуунун жана секциализатордун функцияларын кынтыксыз бириктирет. Айылдык электрлештирүү тармагын, өнөр жай паркын бөлүштүрүү тутумун же акылдуу тармакты автоматташтыруу долбоорун иштетесизби, ZW20-12F ишенимдүү каталарды коргоону жана алыстан башкаруу мүмкүнчүлүктөрүн берет.

ZW20-12F vs Traditional Outdoor Breaker

ZW20-12F сырткы сыныкчы

Уюлга орнотулган өркүндөтүлгөн дизайн

✓ SF6 газдын нөлдүк басымы- Коопсуз жана экологиялык таза
✓ Экинчи зымдар үчүн авиациялык туташтыргыч- Жеңил контроллер интеграциясы
✓ Техникалык тейлөөгө муктаж эмес мөөр басылган түзүлүш
✓ бөлүштүрүү автоматташтыруу (DA) системалары үчүн курулган

Traditional Breaker

Кадимки мунай/SF6 сынгыч

✓ Мезгил-мезгили менен тейлөөнү талап кылат
✓ Жогорку газ басымы менен иштөө
✓ Чоң башкаруу зымдары
✓ Чектелген кайра жабуу функциясы

📍 Колдонуу жана тандоо боюнча колдонмо: реалдуу сценарийлер

✅ 1-сценарий: 10кВ Айылдык электрлештирүү тармагы (Аба линиялары)
КолдонууZW20-12Fтармактык линиялар боюнча негизги коргоо куралы катары. Автоматтык кайра жабуу контроллери менен, ал убактылуу мүчүлүштүктөрдү жок кылат жана өчүрүү убактысын кыскартат. Авиациялык туташтыргыч талаа зымдарын жөнөкөйлөтөт.

✅ 2-сценарий: Өнөр жай паркынын бөлүштүрүү системасы
ZW20-12F 630/1000А жүк агымын көтөрөт жана 25кАга чейинки кыска туташуулардагы каталарды бузат. Анын техникалык тейлөөсүз дизайны заводдун электр кубатын бөлүштүрүүгө кеткен чыгымдарын азайтат.

✅ 3-сценарий: Smart Grid Automation (Фидер автоматташтыруу)
Фидердин автоматташтырылган контроллери менен жупташканда, ZW20-12F алыстан мониторинг жүргүзүүнү, каталарды изоляциялоону жана тейлөөнү калыбына келтирүүнү колдойт — заманбап бөлүштүрүүнү автоматташтыруу долбоорлору үчүн идеалдуу.

📋 Техникалык мүнөздөмөлөр – Түрү сыналган (GB/T 1984 / IEC 62271-100)

Долбоор	Параметрдин мааниси
Номиналдуу чыңалуу	12кВ
Номиналдуу жыштык	50Hz
Номиналдуу ток	630/1000 А
Номиналдуу кыска туташуулардагы үзүлүүчү ток	20/25 кА
Номиналдуу чокусу токко туруштук берет	50/63 кА
Номиналдуу кыска убакытка туруштук берүүчү ток	20/25 кА
Номиналдуу кыска туташууларды жасоочу ток	50/63 кА
Номиналдуу иштөө ырааттуулугу	Ачуу - 0,3 секунд - Жабуу - 180 секунд - Ачуу - Жабуу
Механикалык жашоо	10 000 жолу
Номиналдуу токтун бузулуу циклдери	10 000 жолу
Номиналдуу кыска туташууларды үзүү жөндөмдүүлүгү	30 жолу
SF6 газдын номиналдык басымы	0Mpa

📐 Продукциянын өлчөмдөрү жана компоненттеринин бөлүнүшү

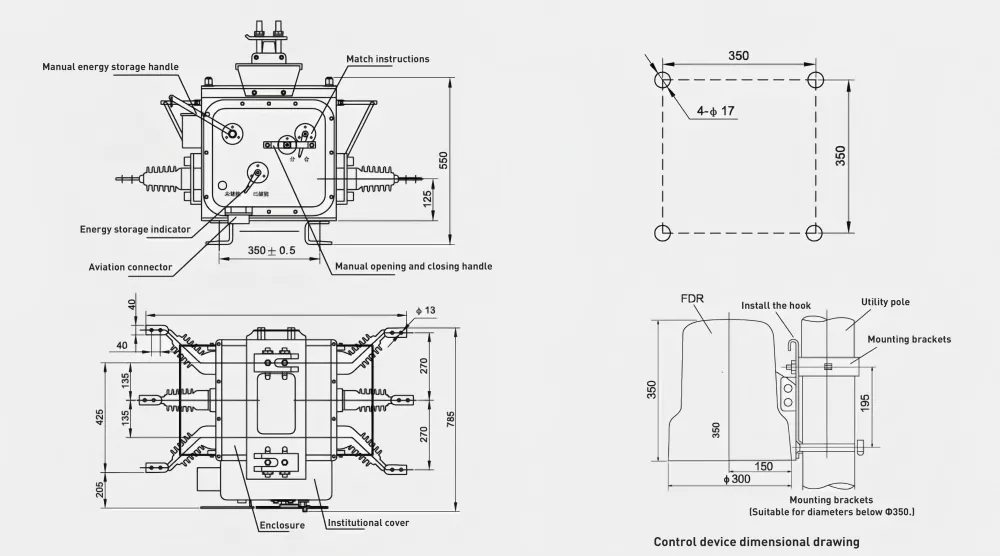

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Механикалык жайгашуусу– 1. Вакуумдук өчүргүч, 2. Пружинанын иштөө механизми, 3. Ток трансформаторлору, 4. SF6 пломбаланган корпус, 5. Авиациянын туташтыргычы (экинчи башкаруу), 6. Кол менен иштөө туткасы, 7. Жерге туташтыруучу терминал, 8. Уюлду орнотуу кронштейни, 9. Арка камерасы.

ZW20-12F өзгөчөлүктөрү акомпакттуу, жеңил дизайнБул түздөн-түз бетон мамыларга орнотулган. Theавиация туташтыргычыүзгүч менен акылдуу контроллердин ортосундагы талаа зымдарын жөнөкөйлөтүп, салттуу терминалдык блокторго салыштырмалуу орнотуу убактысын кыйла кыскартат.

🏭 Эмне үчүн Anqiang Power? – Сиздин тышкы өчүргүчтөр боюнча ишенимдүү өнөктөшүңүз

Заводго түз– Ортомчу жок, жакшыраак баа жана жеткирүү убактысы (15-25 күн).
Түрү сыналган– GB/T 1984, IEC 62271-100, толугу менен тастыкталган.
Ыңгайлаштыруу даяр– Контроллер интеграциясы, атайын учурдагы рейтингдер, OEM брендинги.
Глобалдык шилтемелер– Түштүк-Чыгыш Азия, Жакынкы Чыгыш, Африка, Түштүк Америкага жеткирилет.

📌 Долбоордун чыныгы шилтемелери:

✅ Индонезия– 500+ ZW20-12F бирдиги Java жана Суматра (2023–2025) боюнча айылды электрлештирүү долбоорунда орнотулган.

✅ Филиппиндер– 300 комплект ZW20-12F автоматтык кайра жабуу контроллерлору менен 10кВ фидерди автоматташтыруу үчүн NGCPге берилген.

Көп берилүүчү суроолор

Q1: ZW20-12F жана салттуу ачык өчүргүчтөрдүн ортосунда кандай айырма бар?
A: ZW20-12F SF6 газдын нөлдүк басымынын дизайнын (коопсуз жана экологиялык жактан таза), контроллерди оңой интеграциялоо үчүн авиациялык туташтыргычты жана техникалык тейлөөсүз мөөр басылган структураны камтыйт. Салттуу өчүргүчтөр мезгил-мезгили менен тейлөөнү талап кылат жана татаал зымдарга ээ.

Q2: Бул өчүргүчтү автоматтык кайра жабуучу контроллер менен колдонсо болобу?
Ж: Ооба. ZW20-12F бөлүштүрүүнү автоматташтыруу үчүн иштелип чыккан. Кайра жабуу контроллери менен жупташканда, ал каталарды автоматтык түрдө тазалоону жана бир нече кайра жабуунун ырааттуулугун колдойт (Ачык - 0,3с - Жабуу - 180с - Ачык - Жабуу).

Q3: ZW20-12F механикалык өмүрү кандай?
Ж: Кадимки тейлөө шарттарында 10 000 механикалык операциялар, бышык жазгы иштөө механизми жана мөөр басылган вакуумдук үзгүчтүн аркасында.

Q4: Ажырткыч тейлөөгө муктажбы? Бул эмнени билдирет?
Ж: Ооба. SF6 газы нөлдүк басымда мөөр басылып, мезгил-мезгили менен газды толтуруунун зарылдыгын жокко чыгарат. Вакуумдук үзгүч байланышты тейлөөнү талап кылбайт. Бул операциялык чыгымдарды бир кыйла азайтат.

Q5: Сиз OEM / ODM кызматын камсыз кылабы?
А: Албетте. Биз жеке брендингди, конкреттүү учурдагы рейтинг конфигурацияларын жана контроллер интеграциясын сунуштайбыз. Өндүрүшкө чейинки үлгүлөр 7-10 күнгө созулат.

📩 Ыңгайлаштырылган чечим же прейскурант керекпи?

Бизге рейтингиңизди, контроллердин талаптарын жана максаттуу санын айтыңыз. Биз 24 сааттын ичинде жооп берет.
