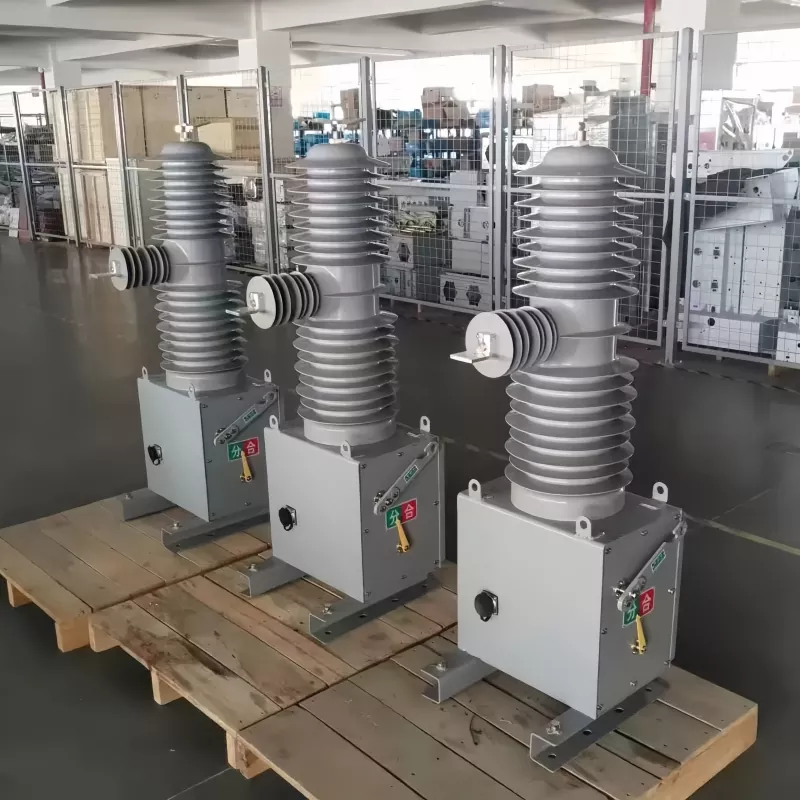

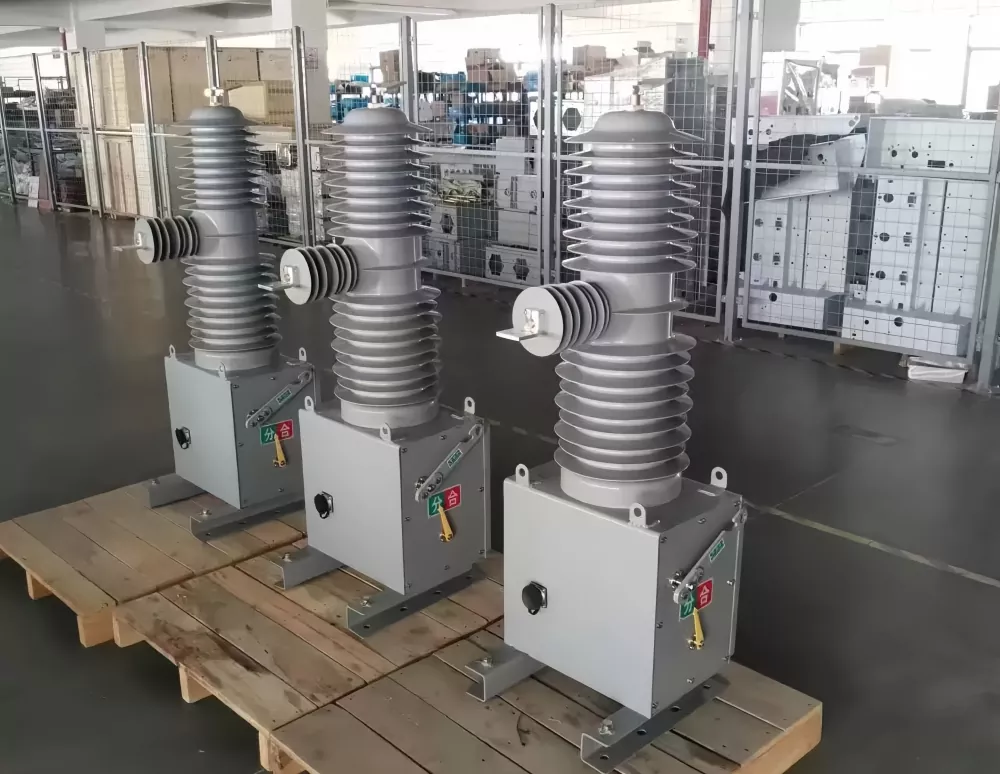

The33кВ бир уюлдуу тышкы өчүргүчорто чыңалуудагы аба бөлүштүрүүчү системаларда ишенимдүү которуу жана коргоо үчүн арналган. Заманбап электр тармактарында жүк тогун, ката токтун жана кыска туташуу шарттарын үзүү үчүн кеңири колдонулат. Сырттагы бекем структурасы жана оптималдаштырылган жааны өчүрүү көрсөткүчү менен бул жабдуу катаал экологиялык шарттарда да туруктуу иштөөнү камсыз кылат.
Туруктуу магнит иштетүү механизми жана жогорку бекем изоляция компоненттери менен курулган33кВ бир уюлдуу тышкы өчүргүчтез жооп, узак кызмат мөөнөтү жана минималдуу техникалык тейлөө талаптарын камсыз кылат, аны коммуналдык тармактарга, көмөкчордондорго жана өнөр жайлык электр бөлүштүрүүчү системаларга ылайыктуу кылат.
|
Долбоор |
Сандык маани |
|
Номиналдуу чыңалуу |
35 кВ |
|
Номиналдуу ток |
630/1250A |
|
Номиналдуу жыштык |
50/60 Гц |
|
1-мүнөттүк күч-жыштык туруштук чыңалуу |
80/95 кВ |
|
Чагылгандын импульсуна туруштук берүүчү чыңалуу (чоку) |
185 кВ |
|
Номиналдуу кыска туташуунун үзүлүүчү ток |
20/25/31,5 кА |
|
Кыска туташуунун номиналдык току (чоку) |
80 кА |
|
Номиналдуу чокуга туруштук берүү агымы |
80 кА |
|
4S Кыска мөөнөттүү агымга туруштук берүү |
31,5 кА |
|
Номиналдуу операциялык цикл |
Ачык–0,3сек–Жабу/Ачык–180сек–Жабу/Ачу–180сек–Жабу/Ачык–60сек–Калыбына келтир |
|
Кыска туташууну үзүү боюнча номиналдык операциялар |
30 жолу |
|
Механикалык жашоо |
20 000 жолу |
|
Туруктуу магнит механизми башкаруу чыңалуу |
DC220V |
|
Экинчи чынжыр 1 мүнөттүк кубаттуулук-жыштык туруштук чыңалуу сыноо |
2 кВ |
|
Параметр аты |
Маалыматтар |
|
Байланыш Gap |
18±1 мм |
|
Overtravel менен байланышыңыз |
4±0,5 мм |
|
Ачылыш ылдамдыгы |
1,4-1,8 м/с |
|
Жабуу ылдамдыгы |
0,8-1,2 м/с |
|
Байланышты жабуу учуру |
<=5 мс |
|

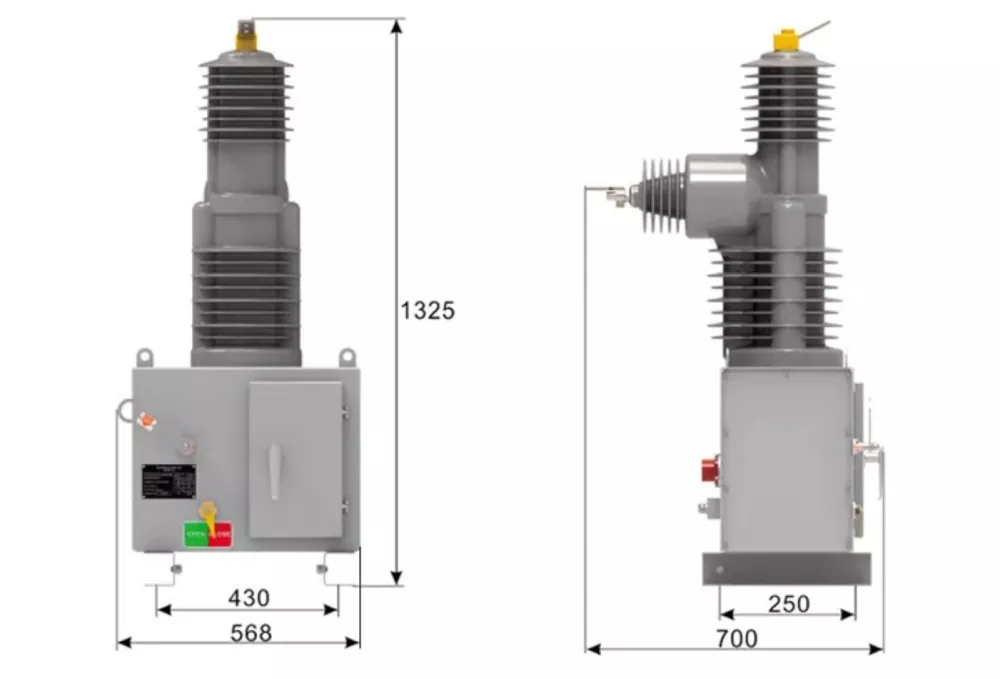

Фазадан фазага борбор аралык |
560±2 мм |
|
Үч фазалуу коммутациялык асинхрония |
<=3 мс |
|
Фазадан фазага өткөрүүчү циклдин каршылыгы |
μΩ |
|
Жабуу убактысы |
25-45 мс |
|
Ачылыш убактысы |
20-45 мс |
|
Салмагы |
100 кг |
туура орнотуу33кВ бир уюлдуу тышкы өчүргүчузак мөөнөттүү ишенимдүүлүгүн жана коопсуз иштешин камсыз кылуу үчүн абдан маанилүү болуп саналат. Агрегатты туура жерге туташтыруу менен туруктуу мамы конструкциясына же болот каркасына орнотуу керек.
Орнотуудан кийин механизмдин үзгүлтүксүз иштешин жана туура убакытта иштөөсүн камсыз кылуу үчүн жүк жок которуу сыноосу жүргүзүлүшү керек.
1. Айланадагы абанын температурасы: -30°Cден +60°Cге чейин;
2. Бийиктиги: 2000 метрден ашпаган;
3. Шамалдын ылдамдыгы: 34 м/с ашпаган;
4. Бөлүштүрүүчү түзүлүштөрдүн жана башкаруучу жабдуулардын сыртынан келип чыккан титирөө же сейсмикалык активдүүлүк анчалык деле чоң эмес;
5. Булгануу даражасы: IV деңгээл;
6. Сактоо температурасы: -40°Cден +85°Cге чейин.
Q1: 33kV бир уюлдуу тышкы өчүргүчтүн негизги милдети кандай?
A: Ал орто чыңалуудагы аба бөлүштүрүүчү системалардагы бузулуу агымдарын үзгүлтүккө учуратып, изоляциялоо үчүн колдонулат, тармактын коопсуз иштешин жана төмөнкү агымдагы жабдууларды коргоону камсыз кылат.
Q2: Бул өчүргүч катаал тышкы чөйрөдө иштей алабы?
Ж: Ооба, ал узак мөөнөттүү сыртта колдонууга ылайыктуу кылып, жогорку булганышы, катуу шамал жана кең температуранын өзгөрүшү үчүн иштелип чыккан.
Q3: 33kV бир уюлдуу тышкы өчүргүч үзгүлтүксүз тейлөөнү талап кылабы?
A: Дизайн мөөр басылган механизминин жана бышык компоненттеринин аркасында кадимки иштөө шарттарында техникалык тейлөөнү талап кылбайт.
Q4: орнотуу ыкмасы кандай түрү сунушталат?
A: Оптималдуу коопсуздук жана аткаруу үчүн коопсуз жерге туташтыргычы бар мамыга орнотулган орнотуу сунушталат.
Q5: Ал кандай коргоо деңгээлин колдойт?
A: Бул IV даражадагы булгануу чөйрөсүнө ылайыктуу, жогорку жылуулоо жана булганууга каршылык үчүн иштелип чыккан.
