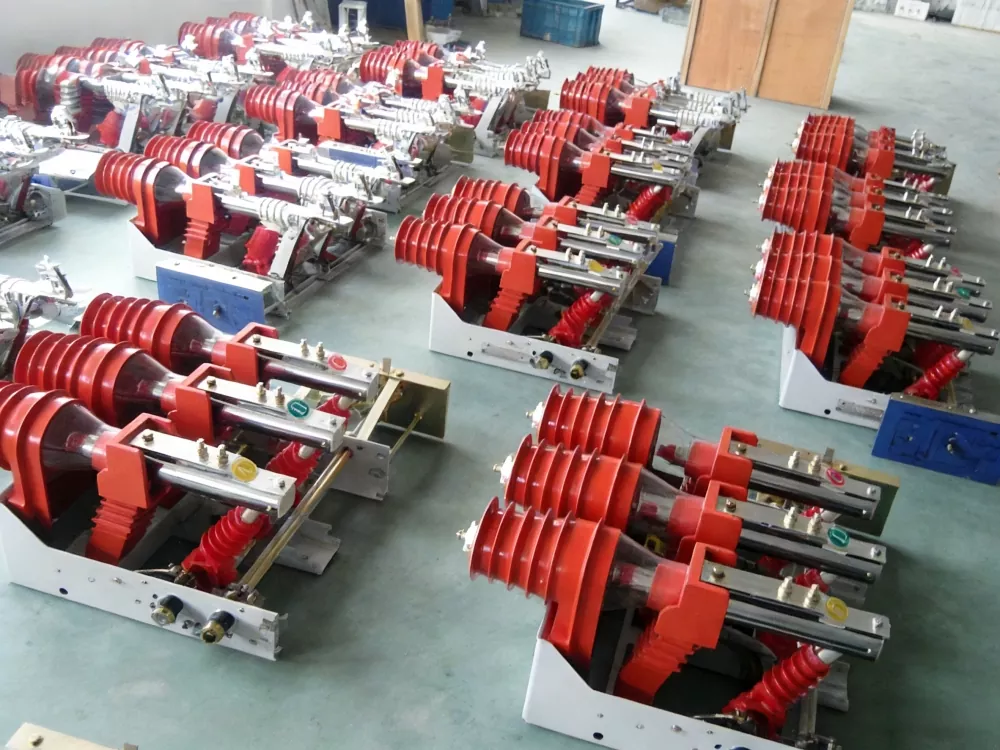

Ички жогорку чыңалуудагы жүктөө которгучу

Model:FZN25-12/FZR25-12D

Anqiang Power жабык жогорку чыңалуу жүк өчүргүчтөрдүн Кытай өндүрүүчүсү болуп саналат. Биздин жүк өчүргүчтөр уникалдуу өткөргүч структурасынын дизайнына ээ, мында жааны өчүрүүчү камера жабылуу жана ачуу учурларында гана жогорку чыңалууга туруштук берет. Ошондуктан, алар компакттуу жана жеңил болуп, изоляциялык контакттын да, жааны өчүрүүчү контакттын да бир убакта иштөөсүнө мүмкүндүк берет.

Сурамжылоо жөнөтүү

Продукт Description

Anqiang PowerFZN25 жана FZRN25 серияларын, кийинки муундарды тартуулайтички жогорку чыңалуу жүк өчүргүчтөрү12кВ, 50Гц шакекчелүү негизги блоктор үчүн (RMU). менен инженердик Авакуумдук үзгүчкө туташтырылган түз аракеттенүүчү изоляциялоочу контакт, бул өчүргүчтөр жеткиретжаасыз жүк жасоо/бузуужана бекемкыска туташуулардан коргоо(FZRN25 үчүн). Коммуналдык подстанцияны, шамал энергиясын чогултуучу шкафты же өнөр жай ишканасын иштетесизби, биздин FZN25/FZRN25 сериябыз жүктү ишенимдүү башкарууну жана коопсуздукту камсыздайт.

FZN25 vs FZRN25: Кайсы модель трансформаторуңузга жана RMU колдонмоңузга туура келет?

FZN25-12D/T630-20

Таза жүк которуу

✓ Номиналдуу ток:630A
✓ Кыска туташуунун үзүлүшү:Эч ким (болтурбоочу жок)
✓ Төмөнкү үчүн эң жакшы:Кабель циклин которуу, RMU негизги которуштуруу, тез-тез жүктөө циклдери
✓ Типтүү колдонуу:1250 кВА чейин жүксүз трансформаторду которуу

FZRN25-12D/T125-31.5

Фузер-комбинациялоочу шайман

✓ Номиналдуу ток:125A (жүк) / 31,5кА (кемчилик)
✓ Кыска туташуунун үзүлүшү:31,5кА (SDLAJ-12 сактагыч)
✓ Төмөнкү үчүн эң жакшы:Трансформатордун биринчи коргоосу, 31,5 кА чейин бузулуу изоляциясы
✓ Учурдагы өткөрүү:2000A (жылмакай сактагыч жүктөө координациялоо)

📍 Колдонуу жана тандоо колдонмосу: реалдуу сценарийлер

✅ 1-сценарий: 12кВ шакекченин негизги блогу (RMU) кирүүчү/укурук өчүргүч катары
КолдонууFZN25негизги жүк өчүрүү өчүргүч катары. Бул 630A укурук токту, шакек тармагын жабууну жана ачууну башкарат. Интегралдык жерге туташтыргыч техникалык тейлөө учурунда коопсуз жерге туташтырууну камсыз кылат.

✅ 2-сценарий: Трансформатордун фидерин коргоо (мис., 1000кВА, 1250кВА)
ТандооFZRN25. Сактагыч (SDLAJ-12) фазадан фазага жана жерге 31,5 кАга чейинки бузулууларды жок кылат, ал эми вакуумдук жүк өчүргүч 125Ага чейин нормалдуу жүк тогун башкарат. үчүн идеалдуушамал/күн чогултуу шкафтарыжанакомпакттуу подстанциялар.

✅ 3-сценарий: Трансформаторду жүксүз которуу (≤1250кВА)
FZN25 жана FZRN25 экөө тең вакуумдук үзгүчтүн диэлектриктин жогорку кайтарымдуулугунун аркасында жүксүз трансформаторлорду өчүрө алат. Бирок, сиз тез-тез кыска туташуулардын каталарын күтсөңүз, ар дайым артыкчылык бериңизFZRN25.

📋 Техникалык мүнөздөмөлөр

Долбоордун аталышы	Параметрдин мааниси
Долбоордун аталышы	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Номиналдуу чыңалуу	12 КВ
Номиналдуу жыштык	50 Гц
Номиналдуу динамикалык туруктуулук ток	50 КА	—
Номиналдуу жигердүү жүк үзүүчү ток	630 А	125 А
Номиналдуу жабык цикл үзүлүүчү ток	630 А	125 А
Номиналдуу кабелдик заряддоо жана үзүлүүчү ток	10 А
Жүктөлбөгөн трансформаторду өчүрүү (кубаттуулугу)	1250 КВА
Номиналдуу кыска туташуулардагы үзүлүүчү ток	—	31,5 КА
Номиналдуу которуу ток	—	2000 А
Флюс модели	—	SDLAJ-12
Энергияны чыгаруу	—	2-5 Дж (Орто)
Номиналдуу кыска туташууларды жасоочу ток	50 КА
Жерге туташтыргычтын номиналдык динамикалык туруктуулугу	50 КА
Жерге туташтыргыч 2S, жылуулук туруктуу ток	20 КА
Көмөкчү чынжырдын номиналдык чыңалуусу	AC/DC220,110
Механикалык жашоо	10 000 жолу

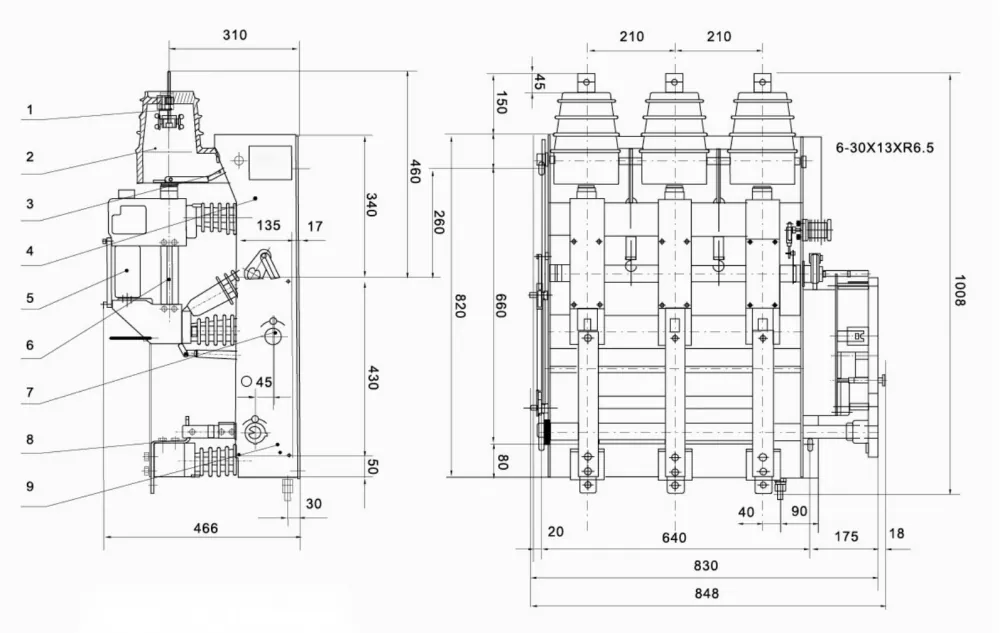

📐 Контур чиймелери жана компоненттердин бөлүнүшү

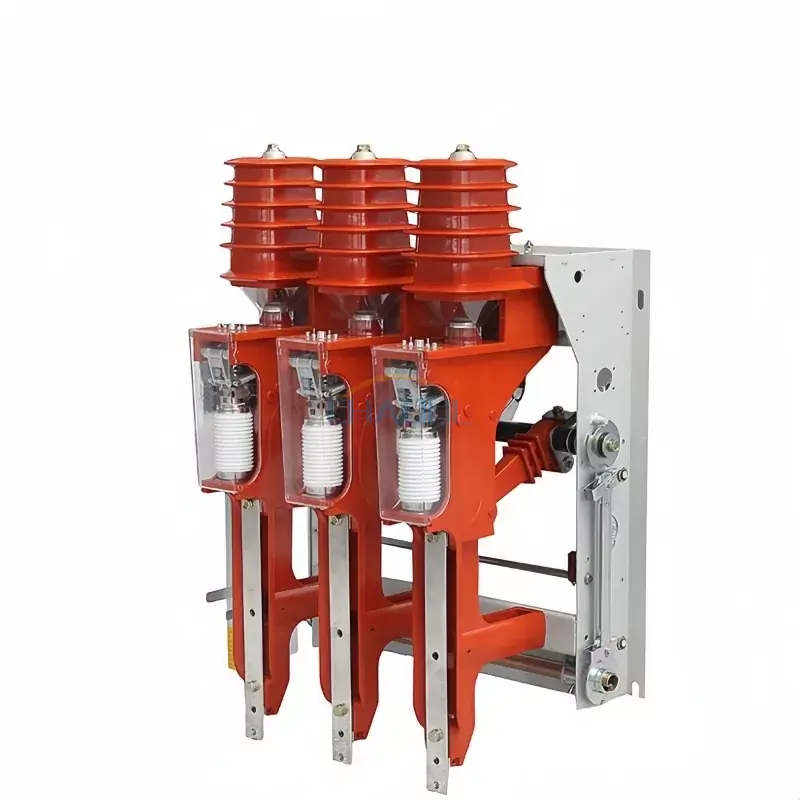

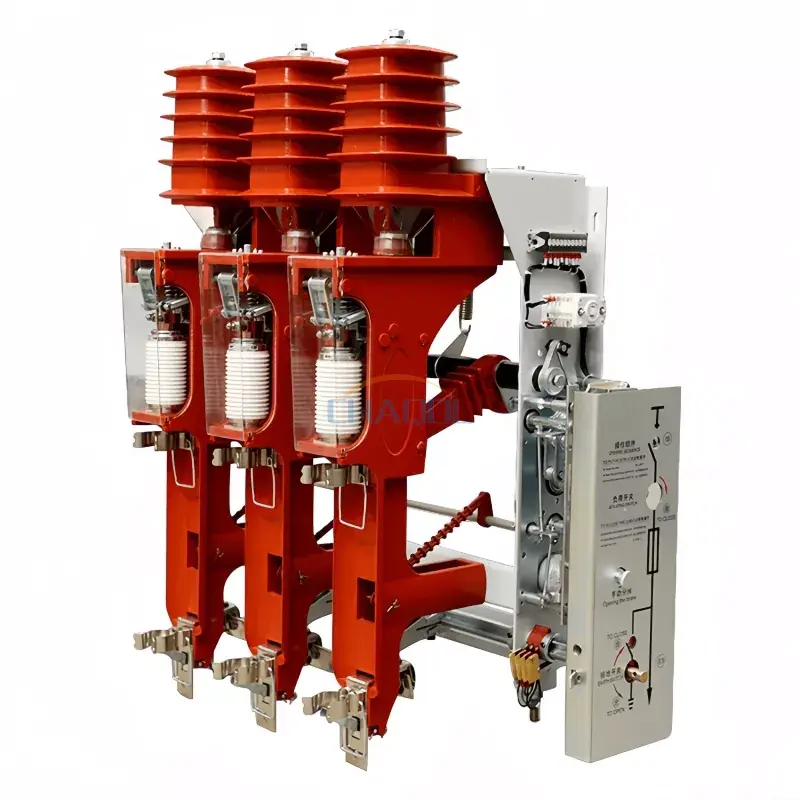

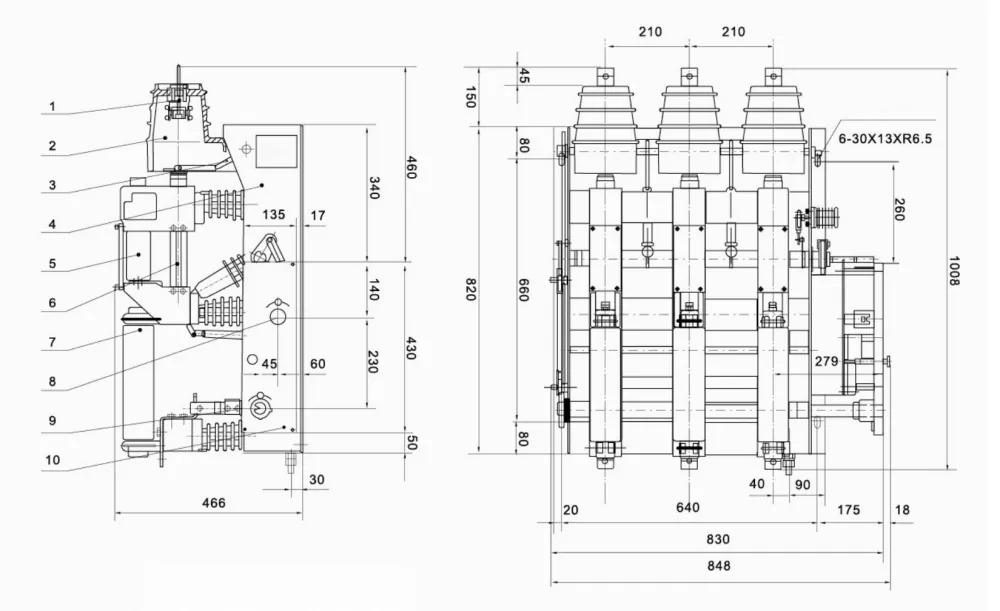

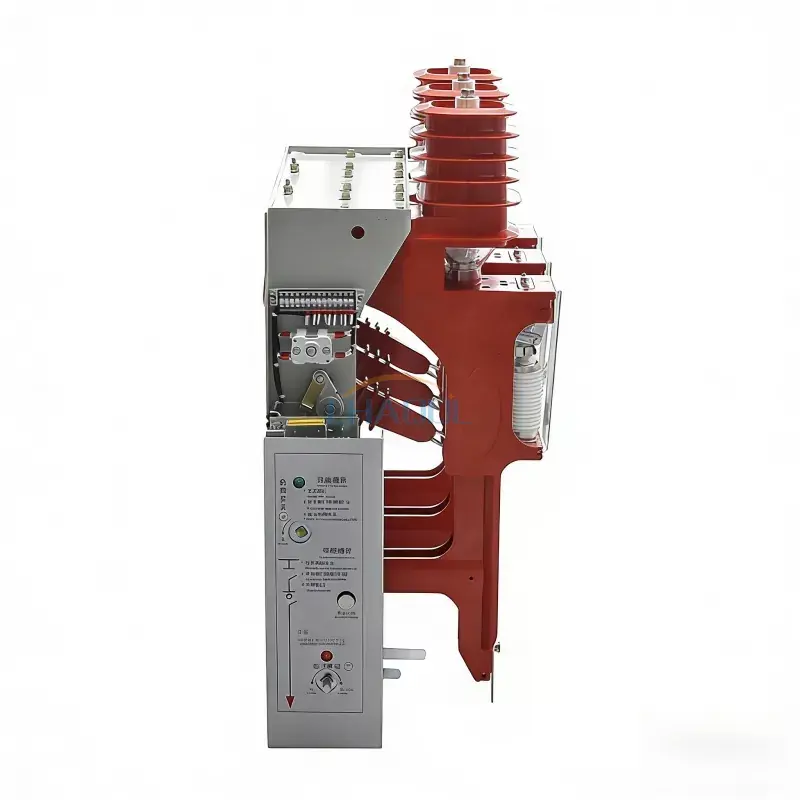

FZRN25-12D– 1. Стационардык контакт, 2. Изоляциялоочу капкак, 3. Клапан, 4. Рамка, 5. Вакуумдук өчүргүч, 6. Өткөргүч цилиндр, 7. Сактагыч, 8. Энергияны сактоочу шахта, 9. Жерге туташуучу вал, 10. Башкаруу панели.

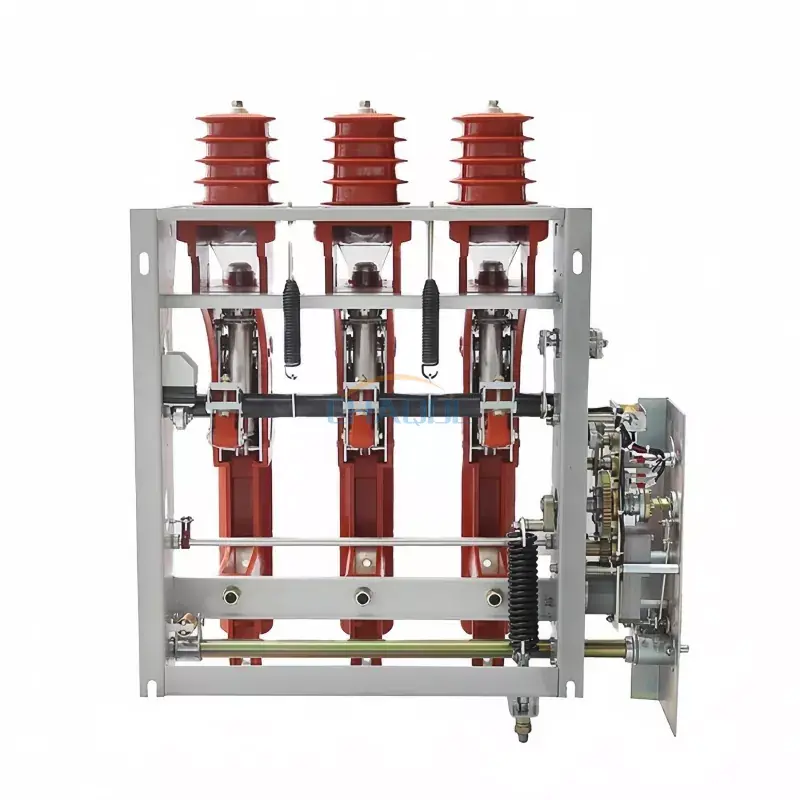

FZN25-12D– ошол эле бышык конструкция, бирок сактагычсыз. Түз иш-аракет изоляциялоочу контакт + вакуумдук үзгүч жүктү коопсуз которууну камсыз кылат.

Эки моделдер менен шайкеш келетKYN28-12, HXGN-12 жана модулдук RMU тосмолору. Алыскы SCADA интеграциясы үчүн кошумча электр кыймылдаткыч механизми. CAD чиймелери үчүн биз менен байланышыңыз (DXF/PDF).

🏭 Эмне үчүн Anqiang Power? – 12кВ жүк өчүргүчтөр боюнча сиздин ишенимдүү өнөктөшүңүз

Заводго түз– Ортомчу жок, жакшыраак баа жана жеткирүү убактысы (15-25 күн).
Түрү сыналган– GB3804, IEC 60265-1, толугу менен тастыкталган.
Ыңгайлаштыруу даяр– Электр менен иштөө, көмөкчү өчүргүчтөр, атайын блокировкалар.
Глобалдык шилтемелер– Түштүк-Чыгыш Азия, Жакынкы Чыгыш, Африка, Түштүк Америкага жеткирилет.

📌 Долбоордун чыныгы шилтемелери:

✅ Филиппиндер– 200+ FZN25-12D/T630-20 бирдиги Маниладагы метродогу коммуналдык компанияга RMU кабинетин жаңыртуу үчүн (2024–2025) берилди.

✅ Вьетнам– 150 комплект FZRN25-12D/T125-31,5 күн батареяларын чогултуучу шкафтарда орнотулган (Бин Туан провинциясы, 50 МВт долбоору).

Көп берилүүчү суроолор

Q1: FZN25 жана FZRN25 ортосунда кандай айырма бар?
A: FZN25 бул таза жүк өчүргүч (макс 630A, эч кандай ички сактагыч). FZRN25 - бул 31,5 кАга чейинки кыска туташуу токторун үзгүлтүккө учура турган сактагыч-комбинациялоочу түзүлүш (жүк өчүргүч + сактагыч). Трансформатордун кыска туташууларынан коргоо керек болгондо FZRN25 колдонуңуз.

Q2: FZRN25 боюнча "баа берүү агымы" эмнени билдирет?
A: Өткөрмө ток (2000A) - бул сактагычты иштеткен кезде жүк өчүргүч үзө турган максималдуу ток. Бул мааниден жогору болсо, сактагыч гана катаны үзөт. Anqiang Power компаниясынын FZRN25 ишенимдүү координациясын камсыз кылат.

Q3: Мен FZN25/FZRN25 боюнча электр операторун орното аламбы?
Ж: Ооба, экөө тең AC/DC 110V же 220V менен электрдик иштөөнү колдойт. Алыстан башкаруу жана SCADA системалары үчүн идеалдуу.

Q4: Бул жүк өчүргүчтөрдүн механикалык өмүрү кандай?
Ж: Кадимки тейлөө шарттарында 10 000 операция, мөөр басылган вакуумдук үзгүч жана бышык пружина механизминин аркасында.

Q5: Сиз жапырт заказ алдында үлгүлөрдү камсыз кыласызбы?
А: Албетте. Өндүрүшкө чейинки үлгүлөр 7-10 күндүк мөөнөт менен жеткиликтүү. Биз ошондой эле заводдун күбөлөрүнүн тесттерин колдойбуз.

📩 Ыңгайлаштырылган чечим же прейскурант керекпи?

Бизге номиналдык ток, иштөө түрү (кол/электр) жана трансформатордун кубаттуулугун айтыңыз. Биз 24 сааттын ичинде жооп берет.
