Макаланын корутундусу:Ишенимдүү орто чыңалуудан коргоо жөн гана катаны үзгүлтүккө учуратууну талап кылбайт. Коммуналдык кызматтар жана өнөр жай операторлору да тез которуштурууга, туруктуу механикалык аткарууга, техникалык тейлөөгө төмөн талаптарга жана барган сайын интеллектуалдык бөлүштүрүүчү тармактар менен шайкештикке муктаж. АнСырттагы туруктуу магниттик өчүргүчБул талаптарды чечүү үчүн вакуумдук үзгүлтүккө учуроо технологиясын туруктуу магнит иштөө механизми менен айкалыштырат. Бул макалада технология кандайча иштээри, аны кайда колдонсо болору, сатып алуудан мурун кандай техникалык факторлор бааланышы керек жана ал заманбап электр энергиясын бөлүштүрүүчү системалардагы операциялык кыйынчылыктарды кантип азайтууга жардам берери түшүндүрүлөт.
Орто чыңалуудагы бөлүштүрүүчү тармактар татаал шарттарда иштейт. Фидердеги, трансформатордун туташтыргычындагы, өндүрүштүк автобустагы, темир жолдун электр тутумундагы же кайра жаралуучу энергияны орнотуудагы ката электр энергиясын үзгүлтүккө учуратып, баалуу жабдууларга зыян келтириши мүмкүн. Ошондуктан автоматтык өчүргүч коргоо чынжырынын маанилүү бөлүгү болуп саналат.
Бирок, заманбап операторлор бир эле учурда бир нече кыйынчылыктарга туш болушат. Жабдуулар нымдуулуктун, чаңдын, ультрафиолет нурлануунун, температуранын өзгөрүшүнүн жана башка экологиялык стресстердин таасири астында сыртта орнотулушу мүмкүн. Ошол эле учурда бөлүштүрүү тармактары автоматташтырылган, электрдик буйруктарга ырааттуу жооп бере ала турган жана акылдуу коргоо жана башкаруу системалары менен байланыша алган жабдууларга суроо-талапты жаратууда.
Салттуу механикалык өчүргүчтөр натыйжалуу иштей алат, бирок алардын иштөө механизмдери бир нече кыймылдуу бөлүктөрдү камтыйт. Механикалык эскирүү, жөндөө талаптары жана узак кызмат мөөнөттөрүндөгү ыраатсыз иштөө, айрыкча тез-тез которуштурууну талап кылган орнотууларда тынчсыздануу жаратышы мүмкүн.

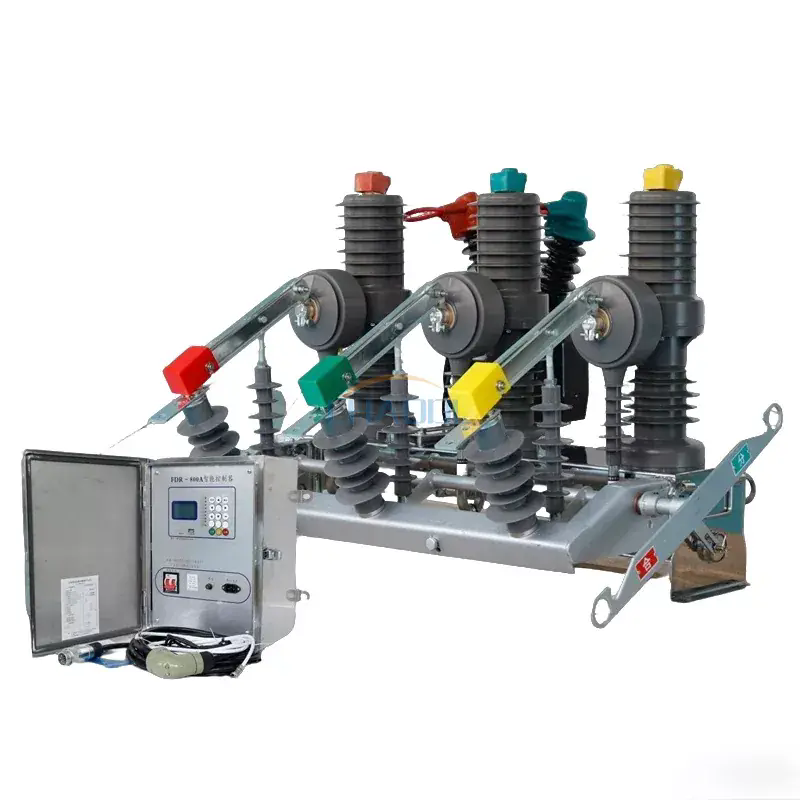

Сырттагы туруктуу магниттик өчүргүч бул көйгөйлөрдү вакуумдук үзгүчтү туруктуу магнит кыймылдаткычы менен айкалыштыруу аркылуу чечет. Натыйжада ишенимдүү иштөө, механикалык татаалдыкты азайтуу жана заманбап бөлүштүрүү системаларына интеграциялоо үчүн иштелип чыккан компакттуу орто чыңалуудагы коммутация чечими.
Иштөө принциби эки маанилүү технологияга негизделген:вакуум үзгүлтүккө учурашыжанатуруктуу магнит иштетүү.
Кадимки иштөө учурунда автоматтык өчүргүч токтун өткөрүүчү жолу аркылуу өтүшүнө мүмкүндүк берет. Коргоо системасы анормалдуу абалды аныктаганда, иштөө механизми контакттарды ачуу буйругун алат. Туруктуу магниттик кыймылдаткыч механизмди кыймылдатат, вакуумдук үзгүчтүн ичиндеги контакттарды бөлүп турат.
Контакттар бөлүнгөндө, электр жаа кыска убакытка пайда болушу мүмкүн. Контакттар вакуумдук үзгүчтүн ичинде жайгашкандыктан, ток өзүнүн табигый үзүлүү чекити аркылуу өткөн сайын жаа тез өчүп калат. Андан кийин чынжыр бузулуудан электрдик изоляцияланат.
Жабуу операциялары үчүн кыймылдаткыч контакттарды кайра керектүү абалга келтирет. Башкарылуучу кыймыл кайталануучу которуштуруу ишин камсыз кылууга жардам берет.
Бул операция ырааттуулугу төмөнкүчө чагылдырууга болот:
Бул технологиялардын айкалышы операторлор татаал жазга негизделген операциялык түзүлүшкө таянбастан, тез которуу жана ишенимдүү механикалык аткарууну талап кылган учурларда өзгөчө пайдалуу.
Иштетүү механизми өчүргүчтүн ишенимдүүлүгүнө түздөн-түз таасир этет. Туруктуу магниттик механизм коммутация механизминин кыймылын көзөмөлдөө жана анын иштөө абалын сактоо үчүн электромагниттик күчтү колдонот.
Көп сандагы механикалык өткөрүү элементтерин камтыган механизмдер менен салыштырганда, туруктуу магнит кыймылдаткычында кыймылдуу тетиктер азыраак болушу мүмкүн. Бул мүмкүн болуучу механикалык эскирүү чекиттерин азайтат жана ырааттуу ачуу жана жабуу жүрүм-турумун сактоого жардам берет.
| Карап чыгуу | Туруктуу магнит механизми | Салттуу механикалык механизм |
|---|---|---|
| Механикалык татаалдыгы | Салыштырмалуу жөнөкөй иштөө структурасы | Көбүрөөк механикалык өткөрүү бөлүктөрүн камтышы мүмкүн |
| Кыймылдуу компоненттер | механикалык кыймылдуу бөлүктөрүнүн саны кыскарган | Негизинен механикалык компоненттер көбүрөөк |
| Техникалык тейлөө талабы | Төмөнкү тейлөө үчүн иштелип чыккан | Мезгил-мезгили менен текшерүү жана тууралоо талап кылынышы мүмкүн |
| Которуу ырааттуулугу | Туруктуу электромагниттик аракет | Механикалык абалга көбүрөөк көз каранды болот |
| Тез-тез которуу | Кайталануучу операцияны талап кылган колдонмолорго ылайыктуу | Тандоо механизмдин дизайнына жана иштөө циклине жараша болот |
Практикалык артыкчылыгы жөн гана компоненттердин санын кыскартуу эмес. Иштөө механизми ошондой эле автоматтык өчүргүчтөрдү техникалык тейлөөгө жетүү кыйын болгон же пландан тышкары токтоп калуу олуттуу операциялык чыгымга алып келиши мүмкүн болгон жерлерде орнотулганда маанилүү фактор болуп саналат.
Туура иштелип чыккан тышкы туруктуу магниттик өчүргүч бир нече координацияланган электрдик, механикалык жана изоляциялык компоненттерди камтыйт. Ар бир компонент коопсуз которууга жана ишенимдүү иштөөгө салым кошот.
Бул компоненттер чогуу иштегендиктен, тандоо эч качан номиналдык чыңалууга гана негизделбеши керек. Толук электр милдети, орнотуу чөйрөсү, башкаруу талаптары жана системаны коргоо стратегиясы каралышы керек.
Эң маанилүү артыкчылыктарынын бири жөнөкөйлөтүлгөн механикалык иштетүү системасы болуп саналат. Механикалык эскирүү чекиттери азыраак болгондо, күнүмдүк механикалык тууралоону азайтууга болот. Бул өзгөчө тышкы көмөкчордондор, алыскы бөлүштүрүү тармактары жана техникалык тейлөө ыңгайсыз болгон өнөр жай объекттери үчүн баалуу болушу мүмкүн.
Туруктуу магнит кыймылдаткычы башкарылуучу электромагниттик кыймылды камсыз кылат. Ачуу жана жабуунун ырааттуу жүрүм-туруму өчүргүч коргоо, автоматташтыруу же алыстан башкаруу системалары тарабынан кайра-кайра иштетилгенде маанилүү.
Вакуумдук үзгүлтүккө учураткыч электр линиясын өчүрүү камерасынан жааны өчүрүү үчүн кадимки изоляциялык газдарды же суюк чөйрөнү колдонууну талап кылбастан, эффективдүү жааны үзгүлтүккө учуратууну камсыз кылат. Бул вакуумдук технологияны көптөгөн орто чыңалуудагы бөлүштүрүүчү колдонмолорго ылайыктуу кылат.
Иштетүү механизми эффективдүү иштөө үчүн иштелип чыккан, бул которуштуруу иштерине керектүү энергияны азайтууга жардам берет. Так энергия керектөө конкреттүү конфигурацияга жана башкаруу системасына жараша болот, ошондуктан долбоордун спецификациялары акыркы тандоодон мурун ар дайым текшерилиши керек.
Тышкы бөлүштүрүү жабдуулары айлана-чөйрөнүн таасири менен күрөшүүгө тийиш. Тийиштүү долбоорлонгон сырткы сыныкчы корпусу ички компоненттерди нымдуулуктан, чаңдан, ультрафиолет нурларынан жана өзгөрүп жаткан аба ырайынан коргоого жардам берет.
Кайталап которууну камтыган колдонмолор үчүн механикалык туруктуулук сатып алуунун маанилүү критерийи болуп саналат. Anqiang продуктунун спецификациясы анын колдонулуучу тышкы туруктуу магниттик өчүргүч конфигурациясынын 10 000 операцияга чейинки механикалык иштөө мөөнөтүн көрсөтөт.
Заманбап электр тармактары барган сайын алыстан башкарууга, мониторингге жана каталарды автоматташтырылган башкарууга таянат. Тиешелүү конфигурацияланган туруктуу магниттик өчүргүч SCADA жана бөлүштүрүүнү автоматташтыруу системалары менен интеграцияны колдой алат, бул операторлорго көбүрөөк жооп берүүчү электр тармактарын курууга мүмкүндүк берет.
Аты же чыңалуу классынын негизинде автоматтык өчүргүчтү тандоо туура эмес конфигурацияга алып келиши мүмкүн. Сатып алуучулар орнотуунун чыныгы электрдик мүнөздөмөлөрү менен сыныкчы мүнөздөмөлөрүн салыштыруу керек.
| Параметр | Мисал спецификация | Эмне үчүн бул маанилүү |
|---|---|---|
| Номиналдуу чыңалуу | 12 кВ / 24 кВ | Бөлүштүрүү системасынын номиналдык чыңалуу классына дал келиши керек. |
| Номиналдуу жыштык | 50 Гц | Электр тутумунун жыштыгына туура келиши керек. |
| Номиналдуу ток | 630 A / 1250 A | Үзгүлтүксүз ток өткөрүү жөндөмдүүлүгүн аныктайт. |
| Кыска туташуулар үзүлүүчү ток | 20 кА / 25 кА | Ажыраткычтын ката токунун үзгүлтүккө учуратуу мүмкүнчүлүгүн көрсөтөт. |
| Чокусу токко туруштук берет | 50 кА / 63 кА | Кыска мөөнөттүү электромагниттик стрессти баалоо үчүн маанилүү. |
| Чагылгандын импульсу чыңалууга туруштук берет | 125 кВ / 145 кВ | Изоляцияны координациялоо жана убактылуу коргоо үчүн маанилүү. |
| Механикалык жашоо | 10 000 операцияга чейин | Тез-тез которулуп турганда пайдалуу. |
Anqiang тарабынан берилген продукт маалыматында тиешелүү моделдер үчүн 12 кВ жана 24 кВ номиналдык чыңалуу конфигурациялары, 630 А жана 1250 А номиналдык токтар жана 20 кА жана 25 кА кыска туташууларды үзүү кубаттуулуктары көрсөтүлгөн.
Чыныгы тандоо ар бир конфигурация бирдей рейтингге ээ деп ойлобостон, системанын толук дизайнына, колдонулуучу стандарттарга, коргоо координациясына жана долбоорго тиешелүү талаптарга негизделиши керек.
Сырттагы курулуштун, вакуумдук үзгүлтүктүн жана туруктуу магниттин иштешинин айкалышы бул жабдууларды орто вольттогу колдонмолордун кеңири спектрине ылайыктуу кылат.
Anqiang тышкы туруктуу магниттик өчүргүч үчүн колдонуу аймактарынын арасында коммуналдык көмөкчордондорду, бөлүштүрүү тармактарын, темир жол электрлештирүү, тоо-кен казып алуу, өнөр жай энергетика системалары жана кайра жаралуучу энергия орнотууларын аныктайт.
Туура өчүргүчтү продукт каталогунан эмес, электр тутумунан баштап тандоо керек. Практикалык тандоо процесси спецификациянын жетишсиздигинен да, ашыкча өлчөмдөрдөн да алдын алат.
Бул ыкма сыныкчыны учурдагы же сатып алуу баасы боюнча гана тандоого караганда ишенимдүү. Эгерде жабдууларды тейлөө кыйын болсо, башкаруу системасы менен шайкеш келбесе же ката деңгээлине туура келбесе, баштапкы баасы төмөн болушу мүмкүн.
Туруктуу магниттик өчүргүчтөр механикалык тейлөөнү азайтуу үчүн иштелип чыкканы менен, аз тейлөө нөлдүк текшерүүнү билдирбейт. Орто вольттогу жабдуулар үчүн тартиптүү иштөө программасы маанилүү бойдон калууда.
Сырттагы жабдуулар үчүн экологиялык текшерүү өзгөчө маанилүү. Нымдуулук, булгануу, коррозия жана механикалык зыян акырындык менен өчүргүчтүн өзү бекем дизайнга ээ болгондо да жылуулоо жана иштөө ишенимдүүлүгүнө таасир этиши мүмкүн.
Ошондуктан профилактикалык тейлөө программасы автоматтык өчүргүчтү обочолонгон компонент катары кароонун ордуна, толук орнотууга көңүл бурушу керек.
Сырттагы туруктуу магниттик өчүргүч – бул вакуумдук үзгүчтү туруктуу магнит иштөө механизми менен айкалыштырган орто чыңалуудагы өчүргүч. Бул тышкы бөлүштүрүү жана өнөр жай электр системаларында ишенимдүү которуу жана каталарды үзгүлтүккө учуратуу үчүн иштелип чыккан.
Конфигурация өндүрүүчүгө жана долбоордун талаптарына жараша болот. Anqiang компаниясынын ZW32-12G жана ZW32-24G продуктуларынын үй-бүлөсү 12 кВ жана 24 кВ орто чыңалуудагы колдонмолорго ылайыкталган.
Механизм механикалык татаалдыкты азайтат, ырааттуу которуу кыймылын камсыздай алат, механикалык эскирүүнү азайтат жана аз тейлөөнү колдойт. Бул өзгөчөлүктөр тез-тез которулуп турган жабдуулар үчүн өзгөчө баалуу болуп саналат.
Ооба. Ылайыктуу конфигурацияланган бирдик бөлүштүрүүнү автоматташтыруу, SCADA, алыстан мониторинг жана акылдуу коргоо системалары менен бириктирилиши мүмкүн. Ар бир долбоор үчүн так байланыш жана башкаруу конфигурациясын ырастоо керек.
Ооба. Тышкы туруктуу магниттик өчүргүчтөрдү күн жана шамал энергиясын бөлүштүрүү системаларынын орто чыңалуу бөлүмдөрүндө колдонсо болот, алардын чыңалуу, ток, үзгүлтүккө учуроо, изоляция жана башкаруу мүнөздөмөлөрү орнотуу талаптарына дал келет.
Механикалык туруктуулук белгилүү бир моделге жана иштөө шарттарына жараша болот. Тиешелүү Anqiang спецификациясында 10 000 операцияга чейин механикалык иштөө мөөнөтү көрсөтүлгөн.
Так техникалык сунуштоо үчүн тутумдун чыңалуусун, номиналдык токту, кыска туташуу деңгээлин, жыштыгын, орнотуу чөйрөсүн, коммутациялык милдетти, башкаруу чыңалуусун, автоматташтыруу талаптарын, монтаждоо түзүлүшүн жана бардык тиешелүү долбоордук стандарттарды бериңиз. Бул маалыматты эрте берүү кийинчерээк спецификациядагы өзгөрүүлөрдү азайтышы мүмкүн.
Сырттагы туруктуу магниттик өчүргүч башка кыймылдаткычы бар кадимки коммутациялык түзүлүшкө караганда көбүрөөк. Вакуумдук үзгүлтүктү туруктуу магниттин иштеши менен айкалыштыруу менен, ал заманбап орто чыңалуудагы тармактардын бир нече практикалык талаптарын карайт: ишенимдүү коммутация, механикалык татаалдыктын төмөндөшү, техникалык тейлөөнүн төмөнкү талаптары, сыртта ыңгайлашуу жана барган сайын автоматташтырылган электр энергиясын бөлүштүрүү системалары менен шайкештик.
Сатып алуучулар үчүн эң маанилүү учур - бул автоматтык өчүргүчтү чыныгы электрдик төлөмгө дал келтирүү. Номиналдуу чыңалуу, үзгүлтүксүз ток, кыска туташуулардын үзгүлтүккө учурашы, изоляциянын деңгээли, которуу жыштыгы, айлана-чөйрөнүн шарттары, башкаруу архитектурасы жана орнотуу талаптары акыркы чечим кабыл алынганга чейин бааланышы керек.
Anqiang 12 кВ жана 24 кВ системаларынын конфигурациялары жана бөлүштүрүү тармактарынан жана көмөкчордондордон баштап өнөр жай, темир жол, тоо-кен жана кайра жаралуучу энергия долбоорлоруна чейинки тиркемелери менен орто чыңалуудагы колдонмолор үчүн тышкы туруктуу магниттик өчүргүчтүн чечимдерин сунуштайт.
Орто чыңалуудагы долбооруңуз үчүн тышкы туруктуу магниттик өчүргүчтү издеп жатасызбы?Тутумуңуздун чыңалуусу, номиналдык ток, ката деңгээли, орнотуу чөйрөсү жана башкаруу талаптары менен бөлүшүңүзAnqiangылайыктуу конфигурацияны талкуулоо.Биз менен байланышыңызпродукт маалыматы, техникалык колдоо жана колдонмоңузга дал келген чечим үчүн.
Маанилүү:Автоматтык өчүргүчтөрдү тандоо жана орнотуу квалификациялуу электр адистери тарабынан колдонулуп жаткан жергиликтүү стандарттарга, системаны коргоо талаптарына жана өндүрүүчүнүн техникалык документтерине ылайык жүргүзүлүшү керек.
-
