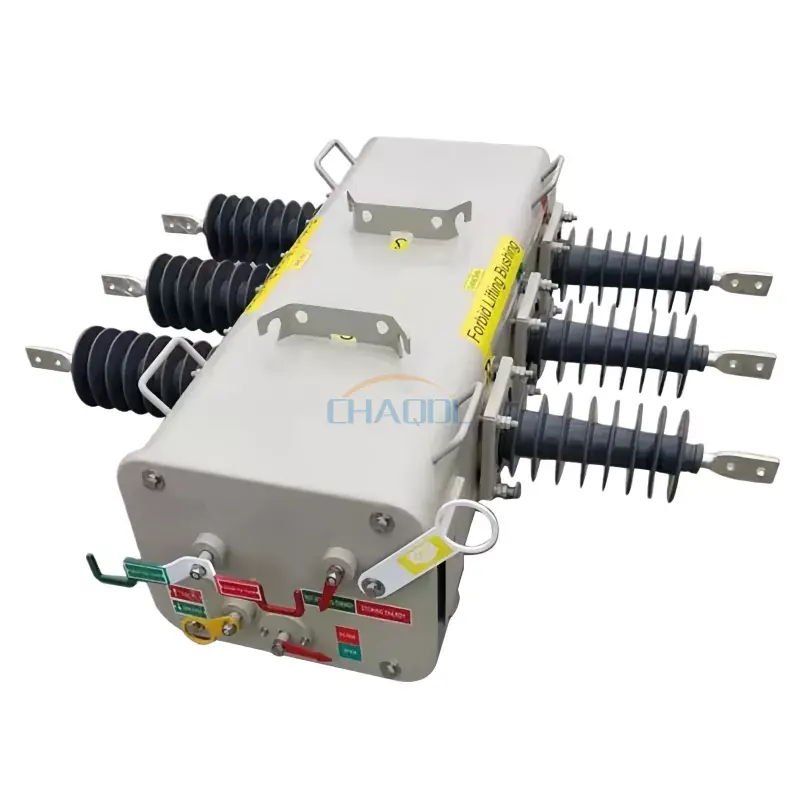

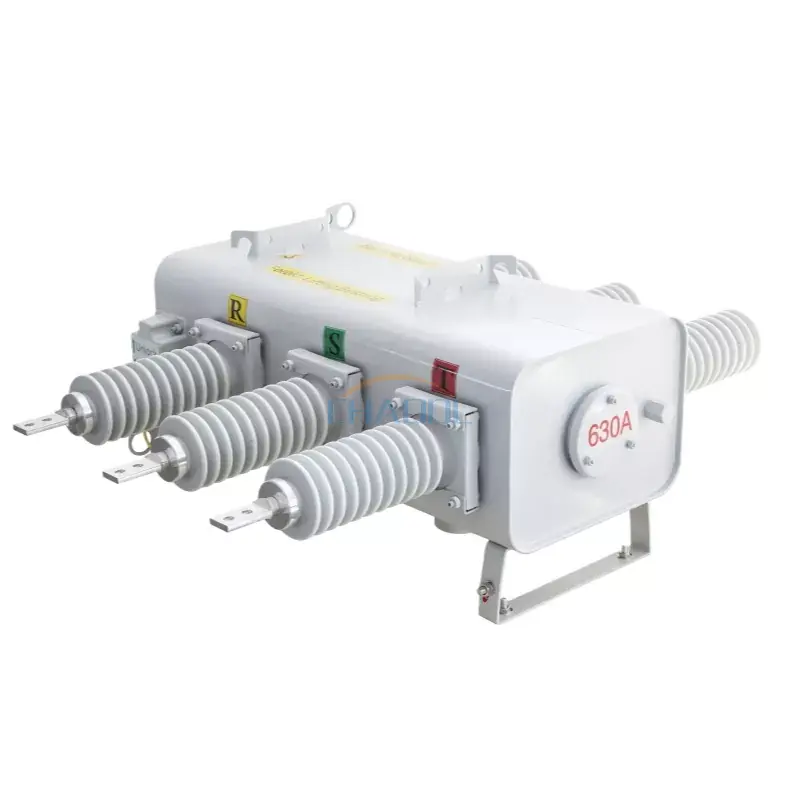

24kV полюска орнотулган SF6 жүк ташуучу өчүргүч

Model:FLW34-24

Anqiang Power 24KV устунга орнотулган SF6 жүк өчүрүү өчүргүчтөрүн Кытайдын жеткирүүчүсү. Бул устунга орнотулган SF6 жүктү өчүрүү өчүргүч 630A номиналдык ток жана 50/60 Гц номиналдык жыштыгы менен 11KV, 24KV жана 33KV номиналдык чыңалууларга ылайыктуу. Биз өзгөчөлөштүрүү жана колдонуучунун электр параметр талаптарына ылайык өнүмдөрдү иштеп чыга алат.

Сурамжылоо жөнөтүү

Продукт Description

FLW34-24/630-20 үлгүсүндөгү 24КВ мамыга орнотулган SF6 жүк өчүргүч өчүргүч электр бөлүштүрүүчү тармактардагы жүк агымдарын жана ашыкча жүк агымдарын алмаштыруу жана үзгүлтүккө учуратуу үчүн иштелип чыккан жана электр чубалгыларынын бузулган участокторун автоматтык түрдө изоляциялай алат. 24kV полюска орнотулган SF6 Load Break Switch кол менен, электрдик же алыстан иштетилиши мүмкүн. Электрондук контроллер дат баспас болоттон жасалган корпуска жайгаштырылган, ар кандай климаттык шарттарга ылайыктуу жана алыстан башкаруу үчүн зымдуу жана зымсыз модемдерди жайгаштыра алат. Анын жөнөкөй мамыга орнотулган дизайны курулуш чыгымдарын азайтып, жеңил жана тез орнотууну камсыз кылат.

Продукт түрү

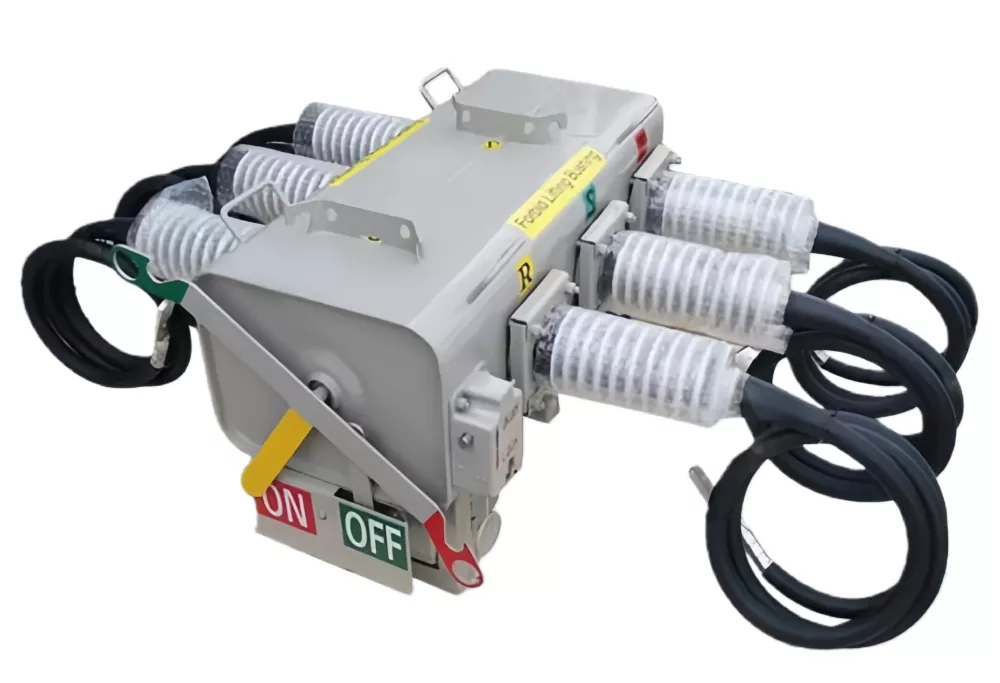

1.Ceramic втулка, калыптанган кабелдик розетка.

24kV Pole Mounted SF6 Load Break Switch

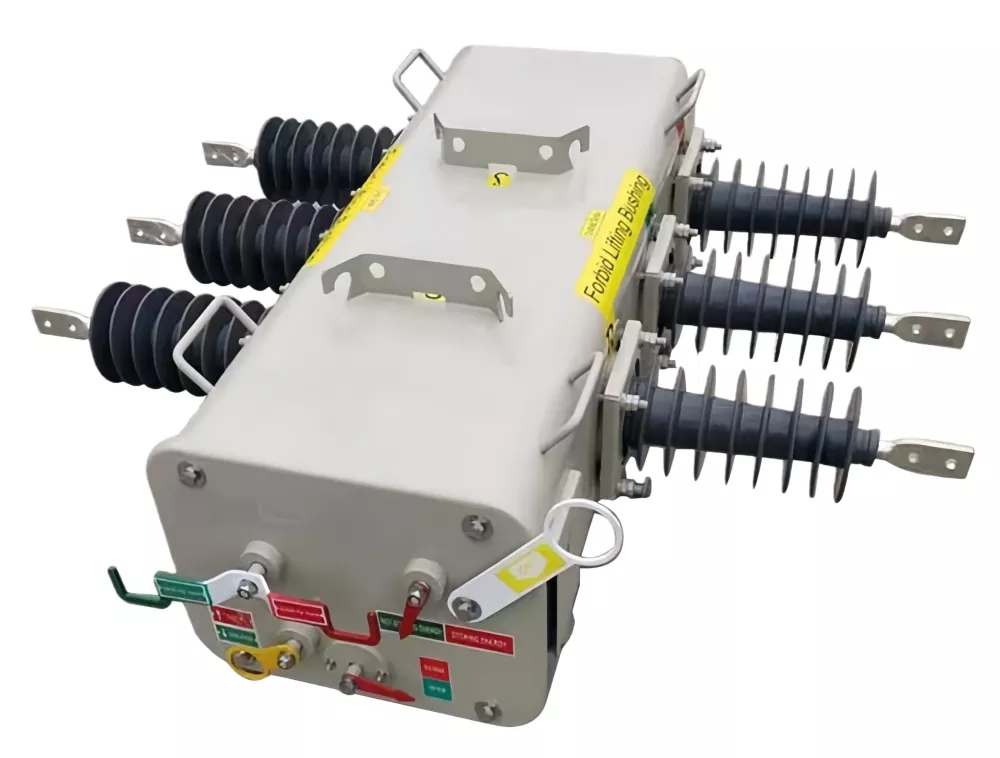

2. Интегралдык резина жең, чыгаруу үчүн зым терминалдары менен.

24kV Pole Mounted SF6 Load Break Switch

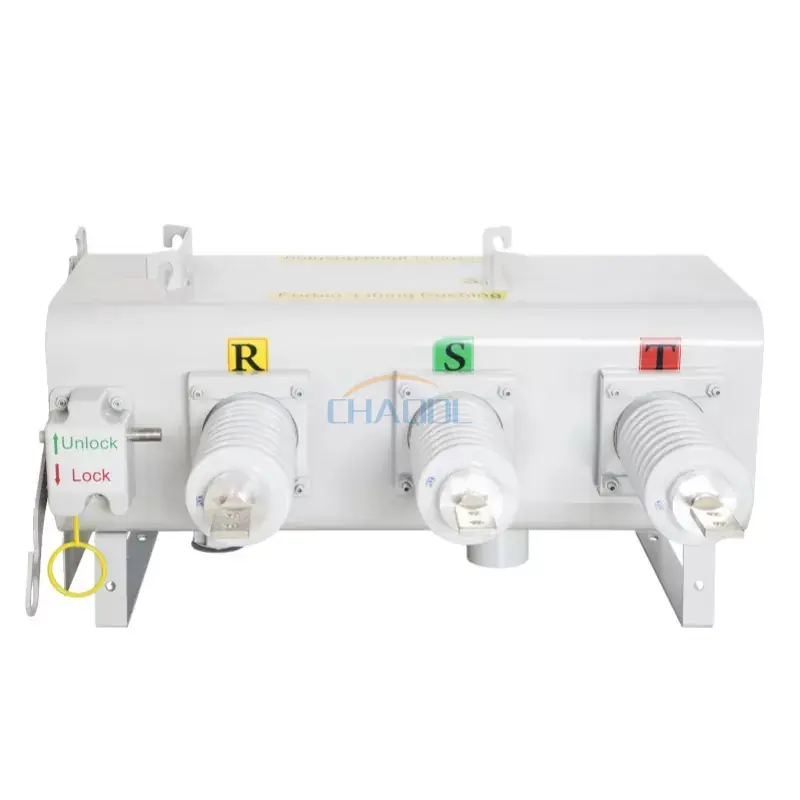

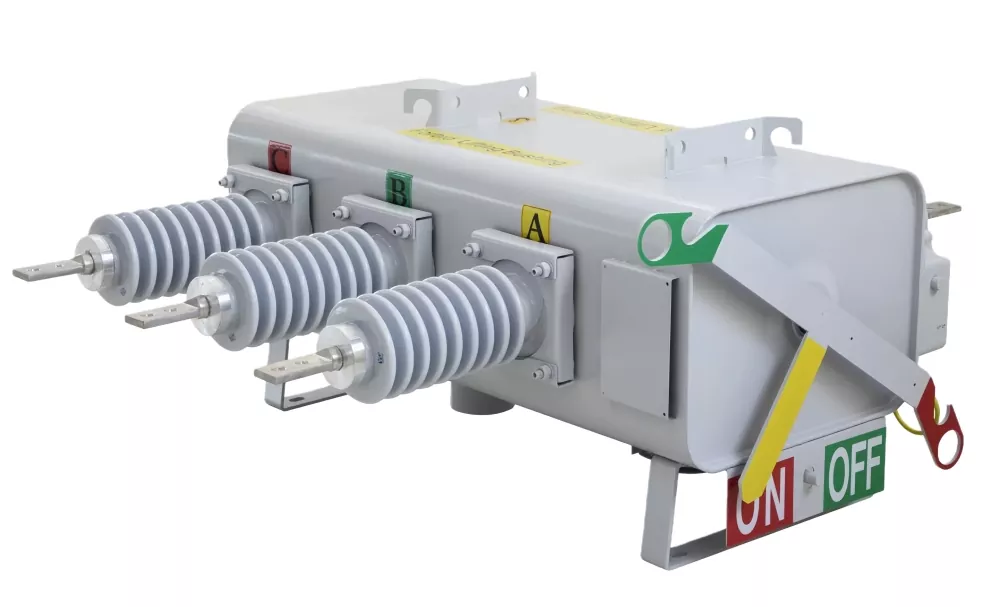

3.Ceramic жең, чыгаруу туташтыруу үчүн зым терминалдары.

24kV Pole Mounted SF6 Load Break Switch

Техникалык параметрлер

Номиналдуу чыңалуу	11/24/33КВ
Номиналдуу күч	5060 Гц
Номиналдуу ток	630A
Номиналдуу үзүлүүчү ток (0,05 МПа/20℃)	630A
Чокусу токко туруштук берет	50кА
Номиналдуу кыска мөөнөттүү жабуу агымы	50кА
Номиналдуу кыска убакытка туруштук берүүчү ток	20/4КА/с
Номиналдуу кабелдик заряддоо жана үзүлүүчү ток	25A
Номиналдуу линияны заряддоо жана үзүү агымы	16A
Номиналдуу жабык цикл үзүлүүчү ток	630A
Козулуу ток	21A
Номиналдуу токтун бузулуу циклдери	≥400 жолу
Салыштырмалуу газ агып чыгуу ылдамдыгы	жылына ≤1%
Заводго тапшырууда SF6 газынын нымдуулугу	≤150ppm
SF6 газ нымдуулугун которуу иш мааниси	≤300ppm
Механикалык туруктуулук операция	6000 жолу
Номиналдуу иштөө чыңалуусу жана көмөкчү чынжырдын номиналдык чыңалуусу	DC220/110/48/24 AC220/110
Корпу жана контроллердин коргоо рейтинги	IP44

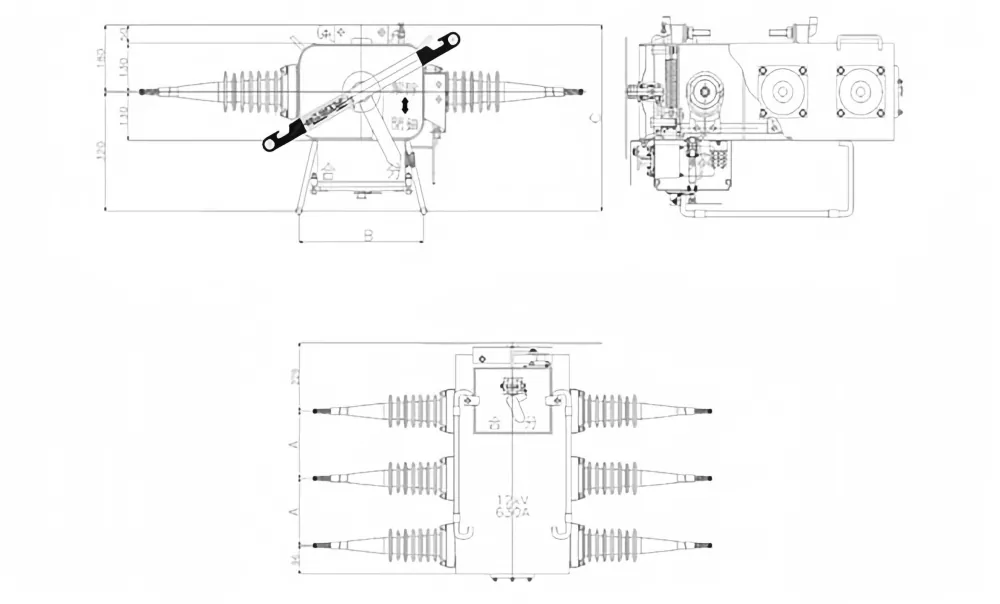

Продукт өлчөмдөрү

24kV Pole Mounted SF6 Load Break Switch

Тышкы өлчөмдөрү (мм)				Орнотуу өлчөмдөрү (мм)	Втулканын жылма аралыктары (мм)
	A	B	C	W*H
11кВ	250	435	500	500*290	556
24КВ	300	435	500	500*290	840
33КВ	350	435	500	700*290	1250
