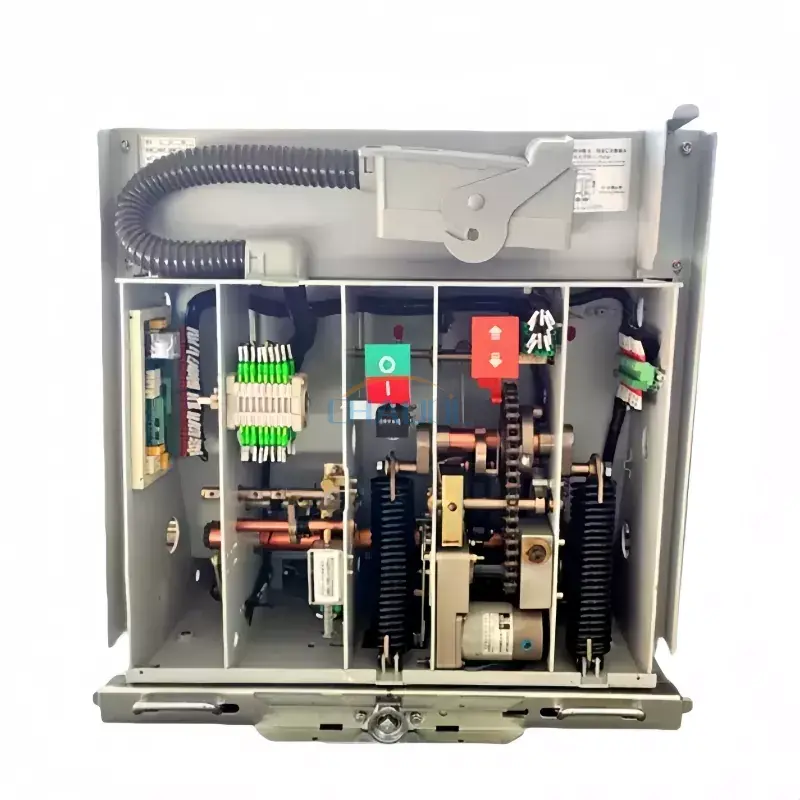

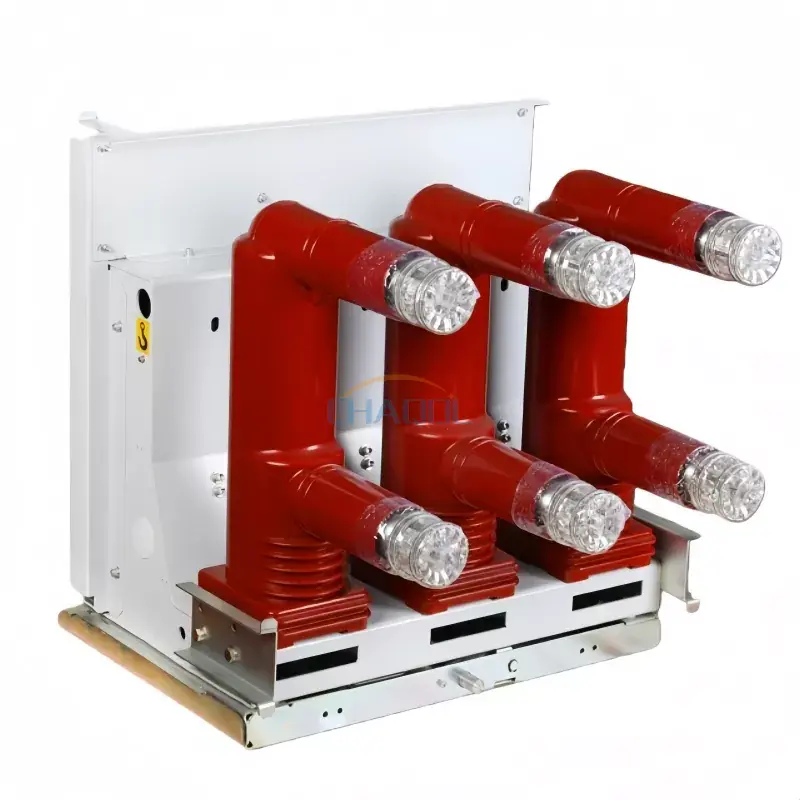

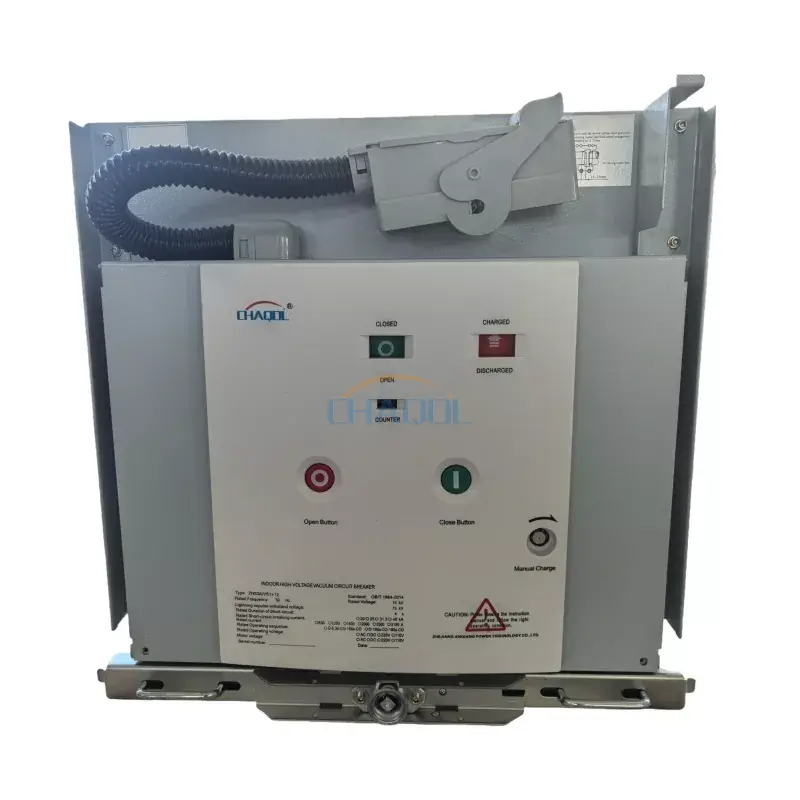

12KV суурулуп алынуучу ички өчүргүчтүн продукт үлгүсү ZN63(VS1)-12 болуп саналат. Продукт интегралдык иштөө механизмин жана автоматтык өчүргүчтү камтыйт жана негизги схема миниатюризацияга, жогорку ишенимдүүлүккө жана техникалык тейлөөсүз иштөөгө жетишүү үчүн толук капсулаланган түркүктү колдоно алат. Аны KYN28 сериясы сыяктуу орто вольттогу коммутаторлор менен колдонсо болот.
|
Номиналдуу чыңалуу |
12КВ/17.5КВ |
|
Номиналдуу жыштык |
50Hz |
|
Чагылгандын номиналдык импульсуна туруштук берүүчү чыңалуу (чоку мааниси) |
75кВ |
|
Номиналдуу кыска убакыт электр жыштыгына туруштук берүү чыңалуу (1 мүн.) |
42кВ |
|
Номиналдуу ток |
630/1250A |
|
Номиналдуу кыска туташуулардагы үзүлүүчү ток |
20/25кА |
|
Кыска туташуунун номиналдык агымы (чокусу) |
50/63кА |
|
Рейтингдик кыска убакытка туруштук берүү учурдагы жана узактыгы |
20/4кА/С |
|
Номиналдуу кыска туташуудагы үзүлүүчү ток жана үзүү операцияларынын саны |
30 жолу |
|
Жабуу убактысы |
35-70ms |
|
Ачуу убактысы (электр өчүргүчтүн) |
20-50ms |
|
Механикалык жашоо |
10 000 жолу |
|
Номиналдуу энергияны сактоо кубаттуулугу жана иштөө чыңалуу |
AC220/110V DC220/110V |
|
Орточо жабуу ылдамдыгы |
0,5-0,8 м/с |
|
Орточо которуу ылдамдыгы |
0,9-1,2 м/с |
|
Байланыш боштугу |
11±1мм |
|
Байланыш ашыкча саякат |
3,5±0,5мм |
|
Байланышты жабуу учуру |
≤ 2м/с |
1. Иштөө температурасынын диапазону -10 ℃ дан 40 ℃, жана сактоо жана ташуу -30 ℃ уруксат берилет;
2. Иштөө бийиктиги 1000м ашпоого тийиш. Бийиктик көтөрүлсө, изоляциянын номиналдык деңгээлин ошого жараша жогорулатуу керек;
3. Сейсмикалык интенсивдүүлүктүн колдонулуучу деңгээли 8 баллдан ашпоого тийиш;
4. 12kV тартылуучу ички өчүргүч өрт, жарылуу, катуу булгануу, химиялык коррозия жана катуу титирөө жок жерлерге ылайыктуу.
