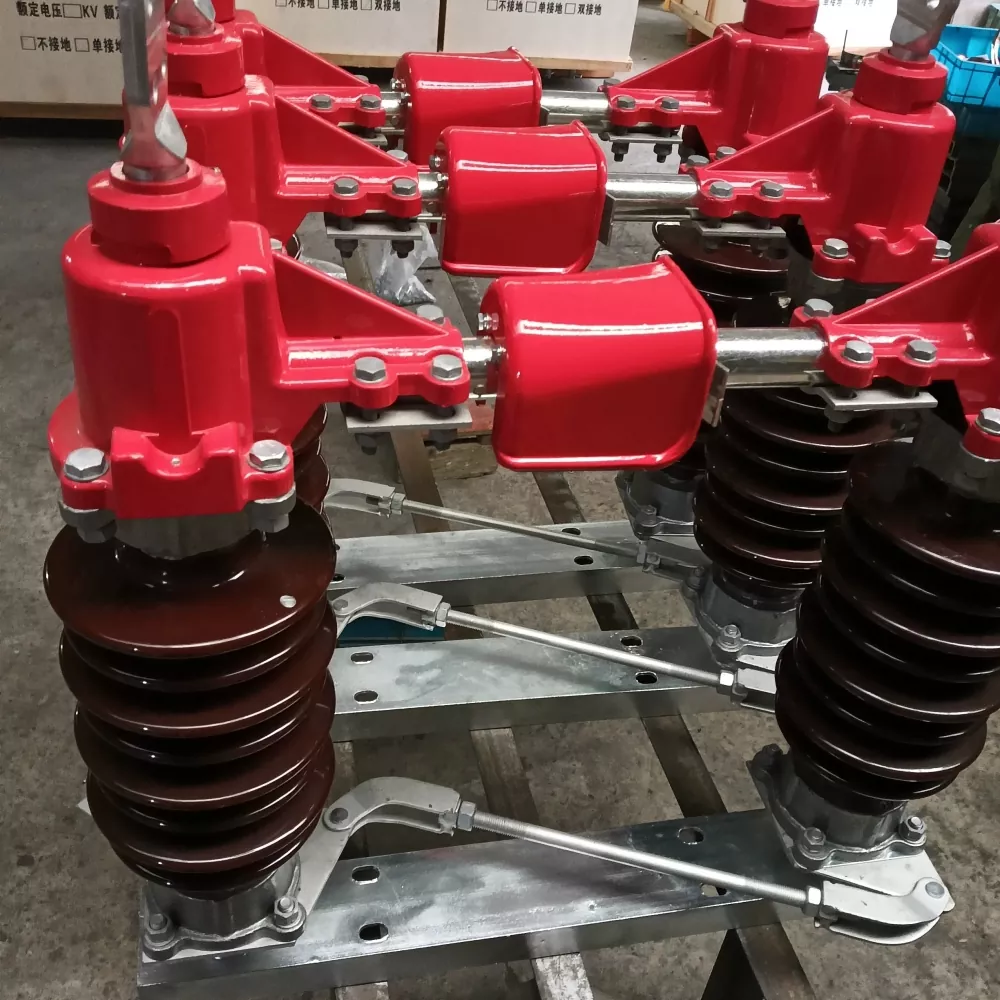

TheТышкы жогорку чыңалуудагы ажыратуучу которгуч40,5 кВдан 220 кВга чейинки тышкы өзгөрүлмө токтун электр системаларында чынжырды ишенимдүү изоляциялоо үчүн иштелип чыккан. Ал жогорку вольттуу шарттарда көрүнөө изоляция жана механикалык коопсуздук талап кылынган подстанцияларда, электр өткөргүч линияларында жана тармактык коммутация станцияларында кеңири колдонулат.
Бул GW4 сериясы катуу жаан, муз, шамал жүгү жана булганган чөйрөлөр сыяктуу катаал аба ырайынын шарттарында туруктуу иштөөнү камсыз кылуучу, бекем ачык асман түзүмү менен иштелип чыккан. Ал кол менен иштөө режимдерин да, моторлоштурулган иштөө режимдерин да колдойт, ар кандай тармактарды автоматташтыруу деңгээли үчүн ийкемдүүлүктү камсыз кылат.
Которгуч фарфор пост изоляторлору, өткөргүч түтүктөр жана жогорку бекем цинктелген болоттон жасалган негизи бар горизонталдуу айланма бычактын түзүлүшүн кабыл алат. Механикалык байланыш системасы синхрондоштурулган үч фазалуу иштөөнү камсыздайт, которуштуруу учурунда туура эмес багыттоо коркунучун азайтат.
салттуу изоляторлор менен салыштырганда, булТышкы жогорку чыңалуудагы ажыратуучу которгучбайланыш басымынын бирдейлигин жакшыртат жана өткөргүч муундардагы кычкылданууну азайтат, узак мөөнөттүү тышкы колдонмолордо кызмат мөөнөтүн кыйла узартат.
|
Долбоордун аталышы |
Параметрдин мааниси |
||||||
|
Номиналдуу чыңалуу |
40,5 кВ |
72,5 кВ |
126кВ |
||||
|
Номиналдуу изоляция деңгээли |
1 мүнөттүк кубаттуулук жыштыгы чыңалууга туруштук берет |
95/115 КВ |
140/160 КВ |
230/245КВ |
|||
|
Чагылгандын импульсу чыңалууга туруштук берет |
185/215 КВ |
325/375 КВ |
550/630 КВ |
||||
|
Номиналдуу жыштык |
50 Гц |
||||||
|
Номиналдуу ток |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Номиналдуу кыска убакытка туруштук берүүчү ток |
16/20/31,5кА |
31,5/40кА |
50кА |
||||
|
Номиналдуу чокусу токко туруштук берет |
40/50/63кА |
80/100кА |
125кА |
||||
|
Номиналдуу кыска туташуунун узактыгы |
4/2сек |
||||||
|
Номиналдуу терминалдык механикалык жүк |
Горизонталдык узунунан жүк |
750N |
1000Н |
||||
|
Горизонталдык каптал жүк |
500N |
750N |
|||||
|
Вертикалдуу күч |
750N |
1000Н |
|||||
|
Механикалык жашоо |
2000 жолу |
||||||
|
Кол менен башкарылуучу механизм |
Негиздөөсүз |
CS11(F) |
|||||
|
Жалгыз жерге туташтыруу |
CS 8-6D(F) |
||||||
|
Эки жолу жерге туташтыруу |
Негизги кескич CS14G, жер кескич CS11 |
||||||
|
Башкаруу чынжырынын чыңалуусу |
AC 220/380, DC 220 |
||||||
|
Мотор менен башкарылган иштөө механизми |
Модел |
CJ5/CJ6 |
|||||
|
Мотордун чыңалуусу |
AC220/380， DC220 |
||||||
|
Башкаруу чынжырынын чыңалуусу |
AC220， DC220 |
||||||
|
Ачуу убактысы (электр өчүргүчтүн) |
6±1с |
||||||
|
Продукциянын салмагы |
Негизделген эмес |
360 кг |
500 кг |
700 кг |
|||
|
Жалгыз жерге туташтыруу |
410 кг |
600 кг |
800 кг |
||||
|
Эки жолу жерге туташтыруу |
460 кг |
700 кг |
900 кг |
||||

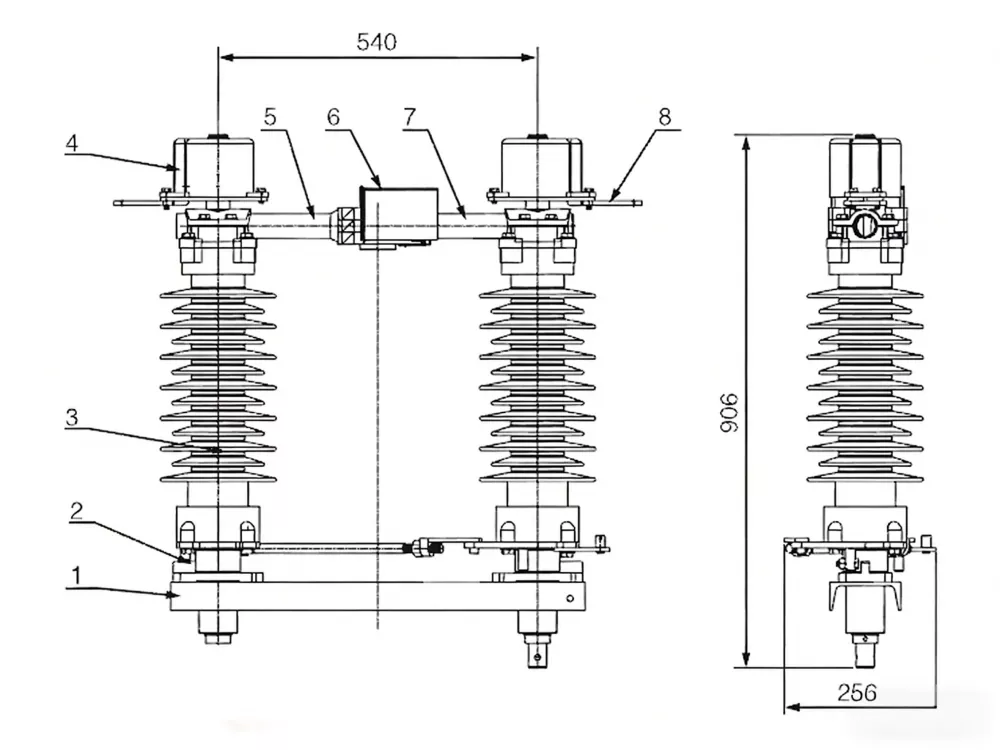

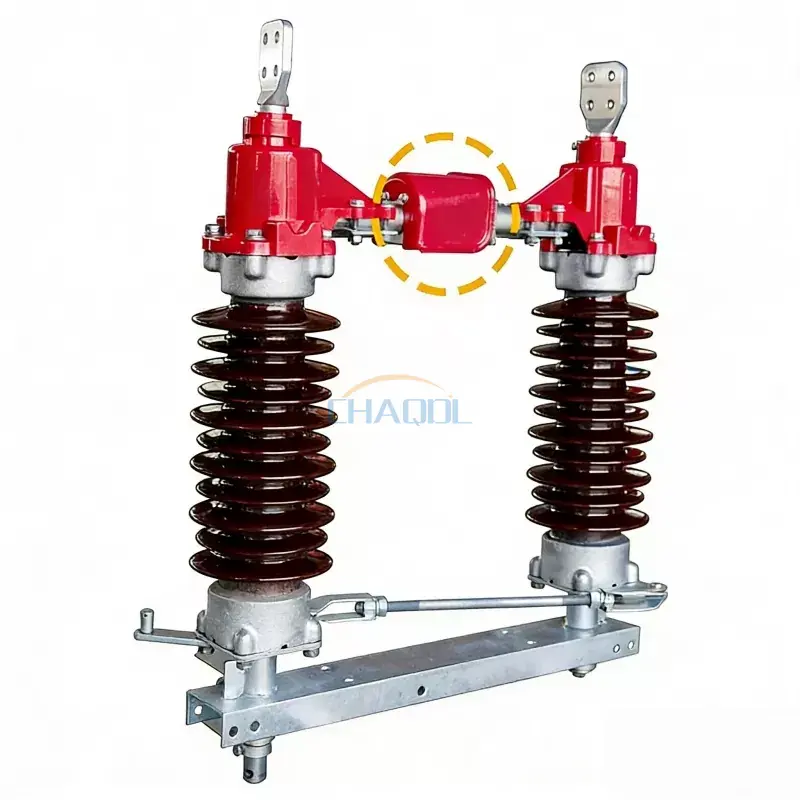

GW4 Сериялар структуралык сереп
1. База
2. Колдоо изолятору
3. Зым терминалы
4. Стационардык өткөргүч түтүк
5. Чарчы суу каптоо
6. Кыймылдуу өткөргүч түтүк

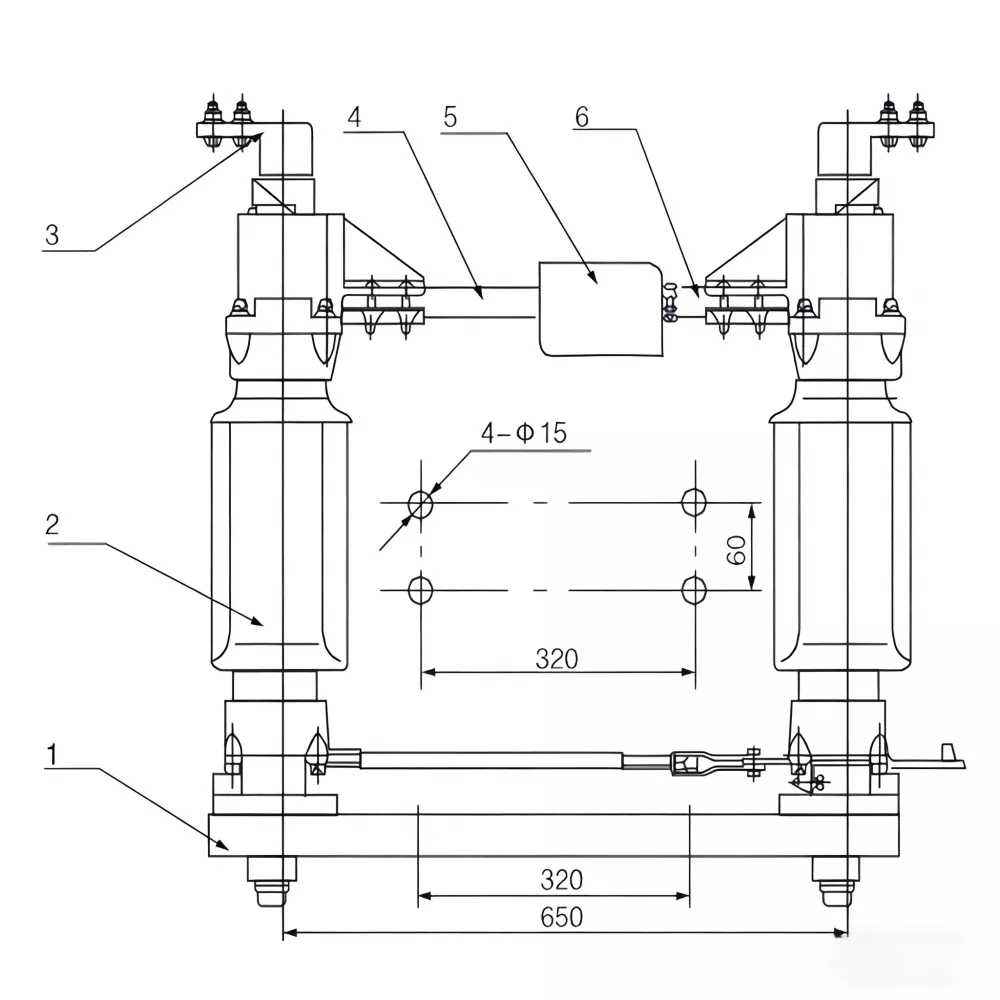

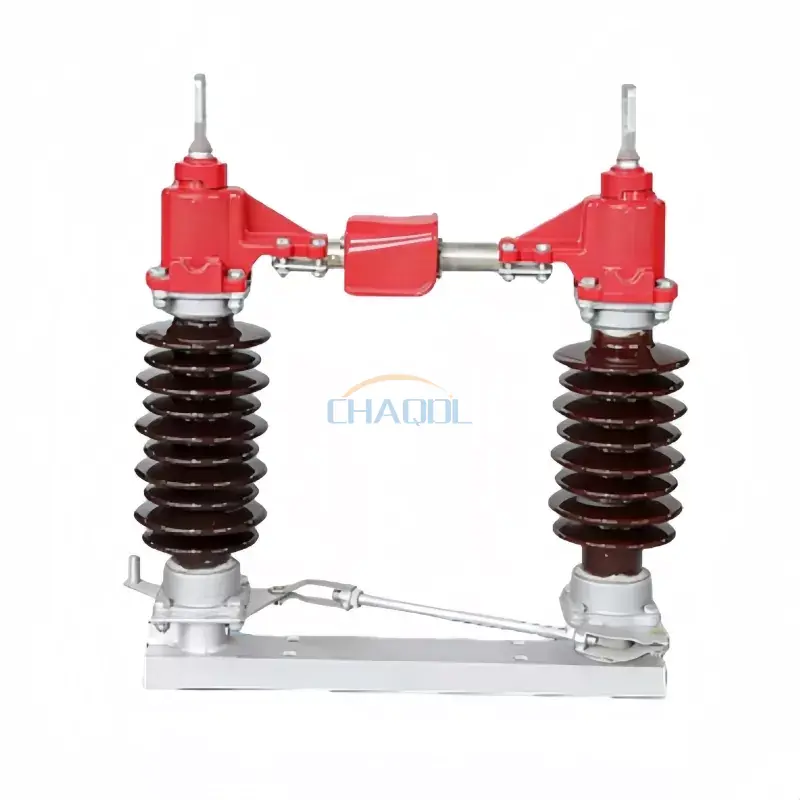

Бир уюл конфигурациясы
1. Канал темир кронштейн
2. Колдоо базасы
3. Изоляциялоочу пост
4. Оң розетка терминалы
5. Cylindrical учу өткөргүч таяк
6. Жамгыр жабуу
7. Контакттуу өткөргүч таякча
8. Сол розетка терминалы

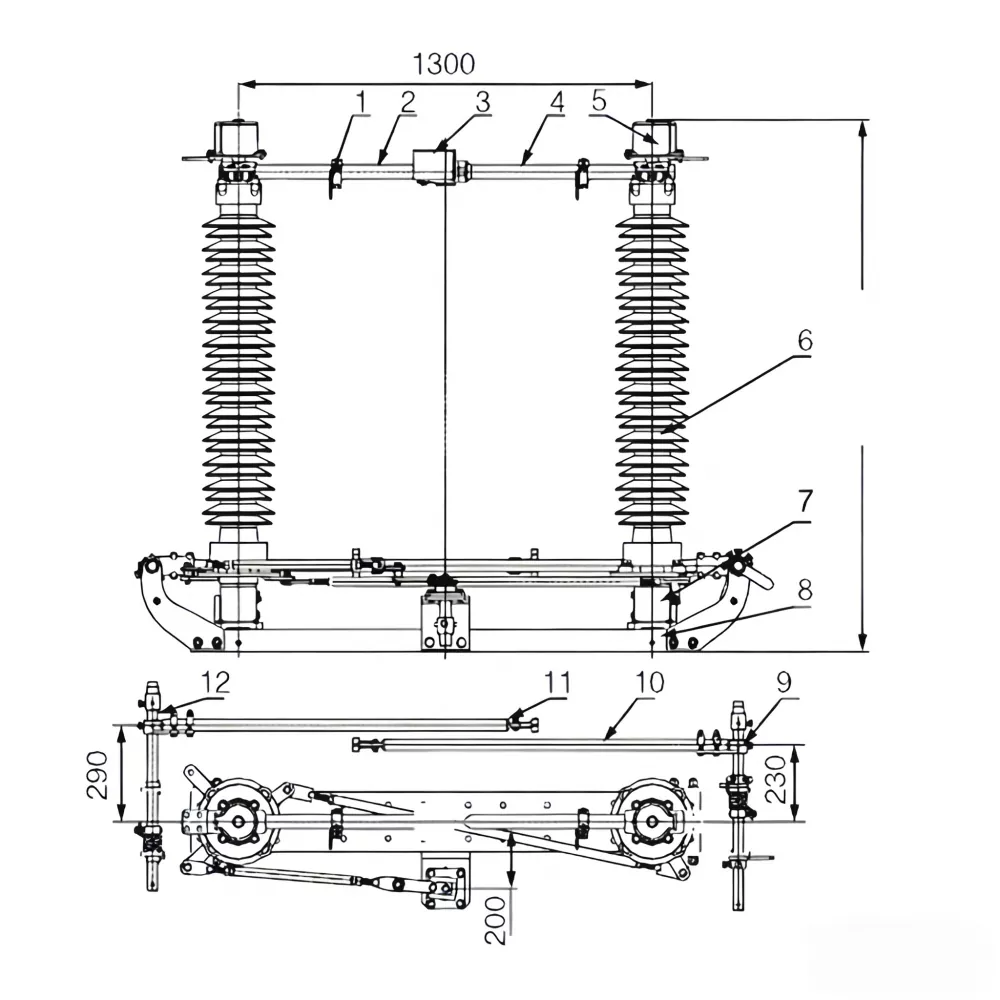

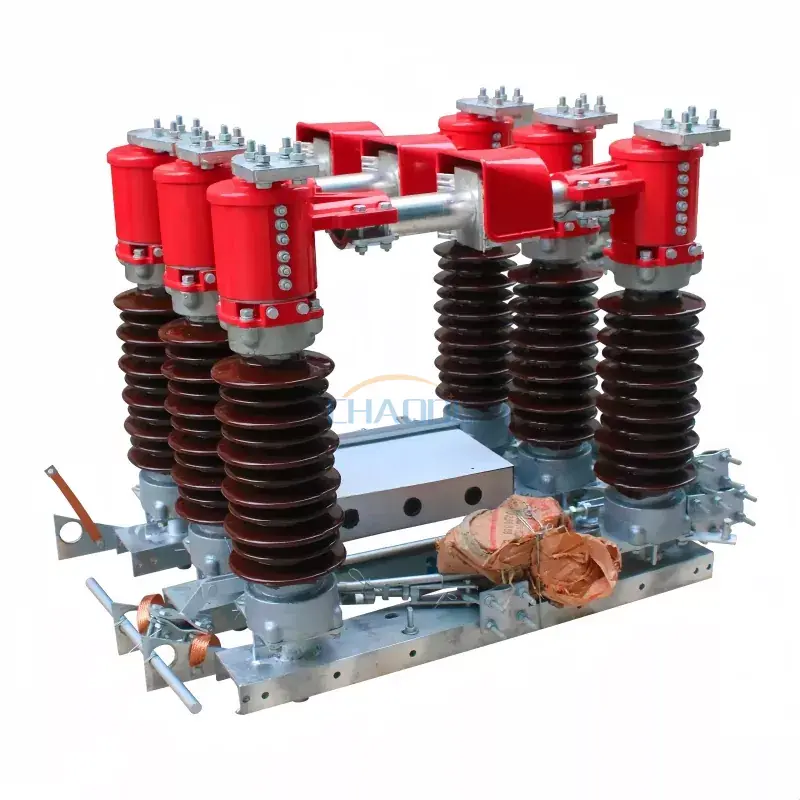

126кВ жогорку чыңалуудагы түзүлүш
1. Жерге туташтыргычтын туруктуу контакты
2. Байланыш багыттоочу таякча
3. Дат баспас болоттон жасалган жамгыр жаап
4. Цилиндрдик өткөргүч таякча
5. Ийкемдүү туташуу терминалдык блогу
6. Изоляциялоочу таяныч
7. Подшипник корпусу
8. Монтаждоо негизинин рамкасы
9. Оң жерге туташтыргычтын монтажы
10. Жерге туташтыруучу темир түтүк
11. Жерге туташтыргычтын кыймылдуу контакты
12. Сол жерге туташтыргычтын жыйындысы
| Салыштыруу пункту | GW4 сериясы тышкы жогорку чыңалуудагы ажыратуу которгучу | Кадимки базар продуктылары |
| Структуралык туруктуулук | Синхрондуу үч фазалуу байланышы бар темирден жасалган база | Жогорку туура эмес тегиздөө коркунучу менен көз карандысыз фазалык операция |
| Contact Performance | кычкылданууга каршылык төмөндөтүлгөн оптималдаштырылган өткөргүч түтүк | Стандарттык жез байланышы узак мөөнөттүү эскирүүгө дуушар болот |
| Аба ырайына каршылык | Жамгыр, муз, шамал жана булганган чөйрөлөр үчүн иштелип чыккан | Катуу сырткы шарттарга каршы чектелген коргоо |
| Иштөө режими | Кол менен жана мотор менен иштөөнү колдойт | Көбүнчө кол менен иштеген системалар |
| Техникалык тейлөө талабы | Узак текшерүү аралыгы менен аз тейлөө | Тез-тез тейлөө талап кылынат |
Тышкы жогорку чыңалуудагы ажыраткыч төмөнкү учурларда кеңири колдонулат:
Айлануучу валдын жана изолятордун колдоо түзүмүн туура тегиздөө механикалык иштешин камсыз кылуу үчүн абдан маанилүү. Негизги рамка бекем жерге туташтырылышы керек жана иштөө механизми жүктөмсүз шарттарда которуштуруунун коопсуз иштешин камсыз кылуу үчүн кубаттандыруу алдында сыналышы керек.
Q1: Бул сырткы жогорку чыңалуудагы ажыраткычтын негизги милдети кандай?
Ал коопсуз тейлөөнү жана системанын иштешин камсыз кылуу үчүн жогорку чыңалуудагы чынжырлардын көрүнөө изоляциясын камсыз кылат.
Q2: Бул которгуч оор аба ырайынын шарттарында иштей алабы?
Ооба, бул булгануу, жамгыр, муз жана шамал жүктөө шарттары, анын ичинде экстремалдык тышкы чөйрөлөр үчүн иштелип чыккан.
Q3: GW4 сериясы стандарттык изоляторлордон эмнеси менен айырмаланат?
Бул кадимки моделдерге салыштырмалуу жакшыртылган механикалык синхрондоштурууну, күчтүү коррозияга туруктуулукту жана узак иштөө мөөнөтүн сунуштайт.
Q4: моторлуу операция жеткиликтүүбү?
Ооба, кол менен жана мотор менен башкарылуучу механизмдер долбоордун талаптарына жараша конфигурацияланышы мүмкүн.
Q5: Бул жабдууларды көбүнчө кайсы тармактар колдонушат?
Ал электр энергиясын өткөрүүдө, көмөкчордондордо, кайра жаралуучу энергия системаларында жана оор өнөр жай электр тармактарында кеңири колдонулат.
